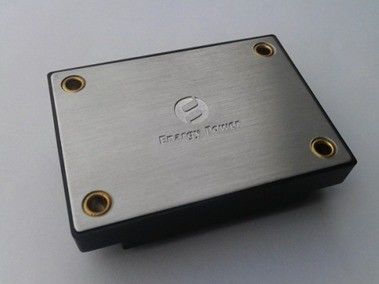

Module industriel 50W XX50-12S24-PEC de convertisseur d'alimentation d'énergie de C.C de la gamme large 9-18 V d'entrée

Module industriel 50W XX50-12S24-PEC de convertisseur d'alimentation d'énergie de C.C de la gamme large 9-18 V d'entrée

  • Module industriel 50W XX50-12S24-PEC de convertisseur d'alimentation d'énergie de C.C de la gamme large 9-18 V d'entrée
Module industriel 50W XX50-12S24-PEC de convertisseur d'alimentation d'énergie de C.C de la gamme large 9-18 V d'entrée
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Enargy
Numéro de modèle: XX50-12S24-PEC
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: Negotiation
Délai de livraison: 1-8 semaines
Conditions de paiement: négociation
Capacité d'approvisionnement: 15000Pcs/week
Contact
Description de produit détaillée
Surligner:

convertisseur industriel de C.C de C.C

,

Alimentation d'énergie d'isolement

Production industrielle 24V/2.08A XX50-12S24-PEC de l'alimentation d'énergie 50W

Fonctionnalités clé

De puissance de sortie : 50W

Grand choix d'entrée : 9-18VDC

Efficacité de conversion élevée : Jusqu'à 87%

Ligne règlement à ±0.02%

Règlement de charge à ±0.02%

Fréquence fixe d'opération

Tension d'isolement : 1,500V

Permettez le contrôle ("Marche/Arrêt")

Entrez le lock-out de sousvoltage

Produisez l'équilibre de tension : ±8% Vout

Aperçu de produit

Traitement de puissance d'utilisation de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

Caractéristiques électriques

Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase.

Capacités absolues

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'entrée

22

Volts continu

Continu, inopérant

20

Volts continu

Continu, fonctionnant

22

Volts continu

Protection passagère de fonctionnement,<100ms>

Tension d'isolement

2000

Volts continu

Entrée à la production

Température de fonctionnement

-40

100

La température de plaque de base

Température de stockage

-55

115

Caractéristiques d'entrée

Paramètre

Minute

Type

Maximum

Unités

Notes

gamme de tension d'entrée

9

12

18

Volts continu

Commencez la gamme de tension

10

12

18

Volts continu

Lock-out de sousvoltage

8,5

8,9

Volts continu

Seuil d'ouverture, demi charge

7,5

8,0

Volts continu

Seuil d'arrêt, demi charge

Courant d'entrée maximum

7

A

Chargement complet, entrée minimale

Efficacité

87

%

Entrée nominale ; chargement complet

Recommandez la capacité externe d'entrée

100

uF

Esr typique 0.1-0.2Ω

Caractéristiques de production

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension de production de point de consigne

23,76

124,00

24,24

Volts continu

Entrée nominale ; demi charge

Chaîne de tension de production

23,52

24,00

24,48

Volts continu

Chaîne de courant de sortie

0,1

2,08

A

Ligne règlement

±0.02

±1

%

Basse ligne à la ligne élevée ; chargement complet

Règlement de charge

±0.02

±1

%

Aucune charge au chargement complet ; entrée nominale

Régulation de la température

±0.02

%/°C

Sur la gamme de température de fonctionnement

Limite actuelle

2,3

A

Tension 90% de production de nominal

Courant de court-circuit

5

A

Ondulation (RMS)

50

système mv

Entrée nominale ; chargement complet ; Largeur de bande de 20 mégahertz

Bruit (de crête à crête)

240

système mv

Chapeau de production maximum.

1800

μF

Chargement complet

Caractéristiques de réponse dynamique

Paramètre

Minute

Type

Maximum

Unités

Notes

Changez dans le courant de sortie

(di/dt= 0.1A/us)

960

système mv

50% à 75% à 50% Iout maximum

Changez dans le courant de sortie

(di/dt= 2.5A/us)

960

système mv

50% à 75% à 50% Iout maximum

Temps de stabilisation

300

nous

Au nom à moins de 1% Vout.

Temps de retard d'ouverture

50

Mme

Chargement complet ; Vin au nom de Vout=90%

Overshoot de tension de production

5

%

Caractéristiques fonctionnelles

Paramètre

Minute

Type

Maximum

Unités

Notes

Fréquence de commutation

180

200

230

Kilohertz

Équilibre de tension de production

10

%

Équilibre, Pin d'équilibre (+) à Vout.

8

%

Équilibre vers le bas, Pin d'équilibre à COM,

Permettez le courant de source

1

mA

Permettez (contrôle marche-arrêt) la logique positive

1

15

Volts continu

Sur-Control, logique haute ou flottement

-0,5

0,3

Volts continu

-Control, logique basse

Maîtrisez la protection

110

%

Protection de court-circuit

65

Type : Mode de hoquet, récupération automatique, résistance de court-circuit

Caractéristiques d'isolement

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'isolement

1.500

Volts continu

Entrée à la production, 1mA

1500

Volts continu

Entrée à la plaque de base, 1mA

500

Volts continu

Production à la plaque de base, 1mA

Résistance d'isolement

100

À 500VDC pour l'examiner quand la pression atmosphérique et le droit est 90%

Capacité d'isolement

1000

PF

Caractéristiques environnementales

Paramètre

Minute

Type

Maximum

Unités

Notes

Température de fonctionnement

-40

+100

Prolongé, la température de plaque de base

Température de stockage

-55

+115

Ambiant

Coefficient de température

±0.02

%/℃

Humidité

20

95

%R.H.

Hygrométrie, sans condensation

Contour mécanique

Module industriel 50W XX50-12S24-PEC de convertisseur d'alimentation d'énergie de C.C de la gamme large 9-18 V d'entrée 0

Notes :

1. Toutes les goupilles sont 0,040" (1.02mm) diamètre.

2. Tolérances : x.xx ±0.02 dedans. (x.x ±0.5mm)

x.xxx ±0.010 dedans. (x.xx ±0.25mm)

Désignations de Pin

Pin non.

Nom

Fonction

1

Permettez

L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.

2

Vin (-)

Tension d'entrée négative

3

Vin (+)

Tension d'entrée positive

4

Vout (+)

Tension positive de production

5

COM

Tension négative de production

6

Équilibre

Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production.
