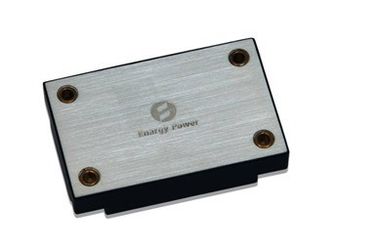

Production industrielle 24V/1.25A XX30-24S24-PEC de l'alimentation d'énergie 30W
Fonctionnalités clé
De puissance de sortie : 30W
Grand choix d'entrée : 18-36VDC
Efficacité de conversion élevée : Jusqu'à 92%
Ligne règlement à ±1%
Règlement de charge à ±1%
Fréquence fixe d'opération
Tension d'isolement : 1,500V
Permettez le contrôle ("Marche/Arrêt")
Produisez la protection de surcharge
Protection de court-circuit de mode de hoquet
Protection de surchauffe
Lock-out de sousvoltage d'entrée
Équilibre de tension de production : ±10% Vout
Aperçu de produit
Traitement de puissance d'utilisation de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques électriques
·Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase.
Capacités absolues
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'isolement |
|
|
1500 |
Volts continu |
Entrée à la production |
Température de fonctionnement |
-40 |
|
+100 |
℃ |
|
Température de stockage |
-55 |
|
+125 |
℃ |
|
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Gamme de tension d'entrée |
18 |
24 |
36 |
Volts continu |
Continu |
Lock-out de sousvoltage |
15,5 |
|
16,8 |
Volts continu |
Demi charge |
16,9 |
|
17,8 |
Volts continu |
Demi charge |
|
Courant d'entrée maximum |
|
|
2,0 |
A |
Chargement complet, entrée 18V |
Efficacité |
91 |
|
|
% |
Chargement complet |
Recommandez la capacité externe d'entrée |
|
100 |
|
uF |
Esr typique 0.1-0.2Ω |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension de production de point de consigne |
|
24,00 |
|
|
Entrée nominale ; Aucune charge ; 25℃ |
Chaîne de tension de production |
23,76 |
|
24,24 |
Volts continu |
|
Chaîne de courant de sortie |
0,1 |
|
1,25 |
A |
|
Ligne règlement |
|
±1 |
|
% |
Basse ligne à la ligne élevée ; chargement complet |
Règlement de charge |
|
±1 |
|
% |
Aucune charge au chargement complet ; entrée nominale |
Limite actuelle |
0,1 |
|
1,25 |
A |
Tension 95% de production de nominal |
Ondulation (RMS) |
|
50 |
|
système mv |
Entrée nominale ; chargement complet ; Largeur de bande de 20 mégahertz ; |
Bruit (de crête à crête) |
|
150 |
|
système mv |
|
Chapeau de production maximum. |
|
|
1500 |
μF |
Entrée nominale ; chargement complet |
Équilibre de tension de production |
|
|
±10 |
% |
Entrée nominale ; chargement complet ; 25°C |
Caractéristiques de réponse dynamique
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Changez dans le courant de sortie (di/dt= 0.1A/us) |
|
|
720 |
système mv |
50% à 75% à 50% Iout maximum |
Changez dans le courant de sortie (di/dt= 2.5A/us) |
|
|
720 |
système mv |
50% à 75% à 50% Iout maximum |
Temps de stabilisation |
|
300 |
400 |
nous |
Au nom à moins de 1% Vout. |
Temps d'ouverture |
|
|
50 |
Mme |
Chargement complet ; Nom de Vout=90%. |
Temps de chute d'arrêt |
|
|
20 |
Mme |
Chargement complet ; Nom de Vout=10%. |
Overshoot de tension de production |
|
|
5 |
% |
|
Caractéristiques fonctionnelles
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Fréquence de commutation |
180 |
|
230 |
Kilohertz |
Étape réglementaire et étape d'isolement |
Équilibre (Pin6) |
Voir l'équilibre de tension de la partie 3,2 (Pin6) |
||||
Produisez l'équilibre de tension |
|
|
10 |
% |
Équilibre, Pin d'équilibre (-) à Vout. |
|
|
10 |
% |
Équilibre vers le bas, Pin d'équilibre (+) à Vout. |
|
Permettez le contrôle ("MARCHE/ARRÊT") (Pin2) |
Voir la partie 3,2 |
||||
Permettez le courant de source |
|
|
10 |
mA |
|
Permettez (contrôle marche-arrêt) la logique positive |
1,0 |
|
15 |
Volts continu |
Sur-Control, logique haute ou flottement |
-0,5 |
|
0,3 |
Volts continu |
-Control, logique basse |
|
Protection de court-circuit |
|
|
10 |
mΩ |
Type : Mode de hoquet, récupération automatique, résistance de court-circuit |
Caractéristiques d'isolement
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'isolement |
1.500 |
|
|
Volts continu |
Entrée à la production |
1500 |
|
|
Volts continu |
Entrée à la base |
|
500 |
|
|
Volts continu |
Production à la base |
|
Résistance d'isolement |
100 |
|
|
MΩ |
À 500VDC pour l'examiner quand la pression atmosphérique et le droit est 90% |
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-40 |
|
+100 |
℃ |
La température prolongée et basse de carte PCB |
Température de stockage |
-55 |
|
+125 |
℃ |
Ambiant |
Humidité |
20 |
|
90 |
%R.H. |
Hygrométrie, sans condensation |
Contour mécanique
Notes :
1. Toutes les goupilles sont 0,040" (1.02mm) diamètre
2. Tolérances : x.xx ±0.02 dedans. (x.x ±0.5mm)
x.xxx ±0.010 dedans. (x.xx ±0.25mm)
Désignations de Pin
Pin non. |
Nom |
Fonction |
1 |
Permettez |
L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut. |
2 |
Vin (-) |
Tension d'entrée négative |
3 |
Vin (+) |
Tension d'entrée positive |
4 |
Vout (+) |
Tension positive de production |
5 |
Vout (-) |
Tension négative de production |
6 |
Équilibre |
Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production. |
