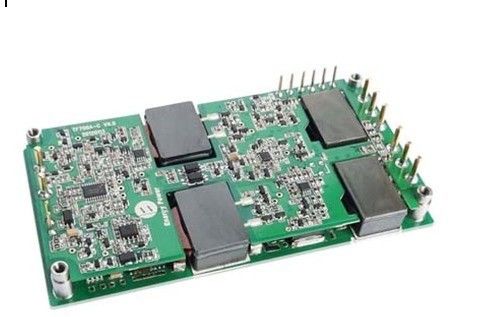

Production industrielle 28V/25A TF700-48S28-NOC de l'alimentation d'énergie 700W
Fonctionnalités clé
De puissance de sortie : 700W
Grand choix d'entrée : 36-72VDC
Efficacité de conversion élevée : Jusqu'à 93%
Ligne règlement à ±1%
Règlement de charge à ±1%
Fréquence fixe d'opération
Tension d'isolement : 1,500V
Permettez le contrôle ("Marche/Arrêt")
Produisez la protection de surcharge
Produisez la protection de surtension
Protection de court-circuit de mode de hoquet
Protection de surchauffe
Lock-out de sousvoltage d'entrée
Estimation flamme-retardée par UL94V-0
Aperçu de produit
L'utilisation de ces de DC-DC modules de convertisseur a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques électriques
·Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase.
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Chaîne de tension d'entrée |
36 |
48 |
72 |
Volts continu |
Continu |
Courant d'entrée maximum |
|
|
24 |
A |
Chargement complet, entrée minimale |
Courant d'entrée de réserve |
|
|
0,2 |
A |
Aucune charge |
Efficacité |
92 |
|
|
% |
|
Recommandez la capacité externe d'entrée |
470 |
|
|
uF |
Esr 0.1-0.2R |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Chaîne de tension de production |
27,72 |
28,00 |
28,28 |
Volts continu |
|
Chaîne de courant de sortie |
0 |
|
25 |
A |
|
Ligne règlement |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Règlement de charge |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Tension globale de production |
|
|
±1 |
% |
Vin=36~72V, Io=0~23A |
Bruit (de crête à crête) |
|
120 |
250 |
système mv |
Largeur de bande de 20 mégahertz. production avec le condensateur 10uF électrolytique et le condensateur 0.1uF en céramique au courant complètement évalué. |
Chapeau de production maximum. |
1000 |
3300 |
6000 |
μF |
2000uF recommandent quand Ta≤-5℃ |
Équilibre de tension de production |
22 |
|
32 |
Volts continu |
Entrée nominale ; chargement complet ; 25°C |
Caractéristiques de réponse dynamique
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Changez dans le courant de sortie (di/dt= 0.1A/us) |
|
|
850 |
système mv |
di/dt=0.1A/us, Io=25%-50%-25%Ioutmax ou 50% à 75% à 50% Iout maximum |
Temps de stabilisation |
|
400 |
|
nous |
Au nom à moins de 1% Vout. |
Overshoot de tension de production |
|
|
5 |
% |
|
Caractéristiques fonctionnelles
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Fréquence de commutation |
240 |
255 |
270 |
Kilohertz |
|
Équilibre de tension de production |
|
|
32 |
Volts continu |
Équilibre, Pin d'équilibre (+) à Vout. |
22 |
|
|
Volts continu |
Équilibre vers le bas, Pin d'équilibre (-) à Vout. |
|
Permettez le courant de source |
|
|
5 |
mA |
|
Permettez (contrôle marche-arrêt) la logique positive |
3,5 |
|
15 |
Volts continu |
Sur-Control, logique haute ou flottement |
-0,3 |
|
1,5 |
Volts continu |
-Control, logique basse |
|
Approvisionnement de puissance auxiliare |
8 |
|
15 |
Volts continu |
Source continue current≤25mA |
Détection fonctionnante de statut (IOG) |
|
|
|
|
Basse impédance quand le module est correct, à grande impédance quand le module a échoué |
Lock-out de sousvoltage |
32,0 |
|
35,9 |
Volts continu |
Seuil d'ouverture |
31,0 |
|
35,0 |
Volts continu |
Seuil d'arrêt |
|
Protection de surcharge |
110 |
125 |
150 |
% |
Actuel-Mode, impulsion par le seuil actuel de limite d'impulsion, (charge de %Rated) |
Surtension de production protection |
33 |
|
36 |
Volts continu |
Mode de hoquet, récupération automatique |
Protection de surchauffe |
100 |
105 |
110 |
℃ |
Automatique-Récupération, la température de Basepalte |
|
10 |
|
℃ |
Hystérésis |
Caractéristiques d'isolement
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'isolement |
1500 |
|
|
Volts continu |
Entrée à la production, fuite current≤1mA |
1000 |
|
|
Volts continu |
Entrée à l'embase, fuite current≤1mA |
|
500 |
|
|
Volts continu |
Production à l'embase, fuite current≤1mA |
|
Résistance d'isolement |
10 |
|
|
MΩ |
À 500VDC pour l'examiner quand la pression atmosphérique et le droit est 90% |
Capacité d'isolement |
|
1000 |
|
PF |
|
Caractéristiques générales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Poids |
|
|
200 |
g |
|
Moyenne des temps de bon fonctionnement |
250.000 |
|
|
Heures |
|
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-40 |
|
85 |
℃ |
La température prolongée et basse de palte |
Température de stockage |
-55 |
|
115 |
℃ |
Ambiant |
Humidité |
20 |
|
90 |
%R.H. |
|
Contour mécanique
Désignations de Pin
Pin non. |
Nom |
Fonction |
1 |
Vin (-) |
Tension d'entrée négative |
2 |
Vin (+) |
Tension d'entrée positive |
3 |
"MARCHE/ARRÊT" |
Le négatif permettent le contrôle |
4 |
ON/OFF+ |
Le positif permettent le contrôle |
5 |
Vout+ |
Tension positive de production |
6 |
Vout- |
Tension négative de production |
7 |
S |
Sens à distance négatif. Le SENS (-) doit se relier à Vout (-) |
8 |
S+ |
Sens à distance positif. Le SENS (+) doit se relier à Vout (+) |
9 |
ÉQUILIBRE |
Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production. |
10 |
PC |
Partage actuel |
11 |
IOG |
Détection fonctionnante de statut |
12 |
AUX. |
Approvisionnement de puissance auxiliare |
