Lieu d'origine: | La Chine |
Nom de marque: | Enargy |
Numéro de modèle: | XX40-24S12-PEC |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiation |
Délai de livraison: | 1-8 semaines |
Conditions de paiement: | négociation |
Capacité d'approvisionnement: | 15000Pcs/week |
Surligner: | alimentations industrielles,convertisseur industriel de C.C de C.C |
---|

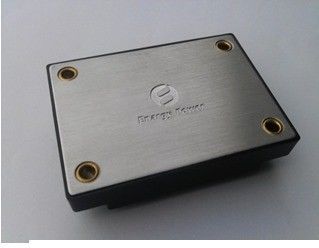

Production industrielle 12V/3.33A XX40-24S12-PEC de l'alimentation d'énergie 40W
Fonctionnalités clé
De puissance de sortie : 40W
Grand choix d'entrée : 18-36VDC
Efficacité de conversion élevée : Jusqu'à 90%
Ligne règlement à ±1%
Règlement de charge à ±1%
Fréquence fixe d'opération
Tension d'isolement : 1,500V
Permettez le contrôle ("Marche/Arrêt")
Entrez le lock-out de sousvoltage
Produisez l'équilibre de tension : ±8% Vout
Aperçu de produit
Traitement de puissance d'utilisation de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques électriques
Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase.
Capacités absolues
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'entrée |
|
|
50 |
Volts continu |
Continu, inopérant |
|
|
40 |
Volts continu |
Continu, fonctionnant |
|
|
|
50 |
Volts continu |
Protection passagère de fonctionnement,<100ms> |
|
Tension d'isolement |
|
|
2000 |
Volts continu |
Entrée à la production |
Température de fonctionnement |
-40 |
|
100 |
℃ |
La température de plaque de base |
Température de stockage |
-55 |
|
115 |
℃ |
|
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
gamme de tension d'entrée |
18 |
24 |
36 |
Volts continu |
|
Lock-out de sousvoltage |
|
|
17,9 |
Volts continu |
Seuil d'ouverture, demi charge |
15,0 |
|
|
Volts continu |
Seuil d'arrêt, demi charge |
|
Courant d'entrée maximum |
|
|
3,0 |
A |
Chargement complet, entrée minimale |
Efficacité |
|
90 |
|
% |
Entrée nominale ; chargement complet |
Recommandez la capacité externe d'entrée |
|
100 |
|
uF |
Esr typique 0.1-0.2Ω |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension de production de point de consigne |
11,88 |
12,00 |
12,12 |
Volts continu |
Entrée nominale ; demi charge |
Chaîne de tension de production |
11,76 |
12,00 |
12,24 |
Volts continu |
|
Chaîne de courant de sortie |
0 |
|
3,33 |
A |
|
Ligne règlement |
|
|
±1 |
% |
Basse ligne à la ligne élevée ; chargement complet |
Règlement de charge |
|
|
±1 |
% |
Aucune charge au chargement complet ; entrée nominale |
Régulation de la température |
|
|
±0.02 |
%/°C |
Sur la gamme de température de fonctionnement |
Limite actuelle |
3,5 |
|
6,5 |
A |
Tension 90% de production de nominal |
Bruit (de crête à crête) |
|
|
120 |
système mv |
|
Chapeau de production maximum. |
|
|
3000 |
μF |
Chargement complet |
Caractéristiques de réponse dynamique
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Changez dans le courant de sortie (di/dt= 0.1A/us) |
|
|
±400 |
système mv |
50% à 75% à 50% Iout maximum |
Changez dans le courant de sortie (di/dt= 2.5A/us) |
|
|
±400 |
système mv |
50% à 75% à 50% Iout maximum |
Temps de stabilisation |
|
|
300 |
nous |
Au nom à moins de 1% Vout. |
Overshoot de tension de production |
|
|
5 |
% |
|
Caractéristiques fonctionnelles
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Fréquence de commutation |
180 |
200 |
230 |
Kilohertz |
|
Équilibre de tension de production |
|
|
10 |
% |
Équilibre, Pin d'équilibre (+) à Vout. |
|
|
8 |
% |
Équilibre vers le bas, Pin d'équilibre à COM, |
|
Permettez le courant de source |
|
|
1 |
mA |
|
Permettez (contrôle marche-arrêt) la logique positive |
1 |
|
15 |
Volts continu |
Sur-Control, logique haute ou flottement |
-0,5 |
|
0,3 |
Volts continu |
-Control, logique basse |
|
Protection de court-circuit |
|
|
10 |
mΩ |
Type : Mode de hoquet, récupération automatique, résistance de court-circuit |
Caractéristiques d'isolement
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'isolement |
1.500 |
|
|
Volts continu |
Entrée à la production, 1mA |
1500 |
|
|
Volts continu |
Entrée à la plaque de base, 1mA |
|
500 |
|
|
Volts continu |
Production à la plaque de base, 1mA |
|
Résistance d'isolement |
100 |
|
|
MΩ |
À 500VDC pour l'examiner quand la pression atmosphérique et le droit est 90% |
Capacité d'isolement |
|
1000 |
|
PF |
|
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-40 |
|
+100 |
℃ |
Prolongé, la température de plaque de base |
Température de stockage |
-55 |
|
+115 |
℃ |
Ambiant |
Coefficient de température |
|
|
±0.02 |
%/℃ |
|
Humidité |
20 |
|
96 |
%R.H. |
Hygrométrie, sans condensation |
Altitude |
|
|
3000 |
m |
|
Application typique recommandée
Le schéma 1 : Circuit typique d'application (unité de logique négative, de manière permanente permise).
indicateur |
Valeur |
Spec. |
C1~C5 |
1uF |
SMD1210-100V-X7R |
C6 |
100nF |
SMD1210-100V-X7R |
C8~C11 |
100nF |
SMD2220-1000V-X7R |
L1, L2 |
2.4uH |
ACM1211-701-2PL-TL01 |
C7 |
470uF |
Condensateur électrolytique (100V) |
C12 |
220uF |
Condensateur électrolytique (63V) |
Contour mécanique
Notes :
1. Toutes les goupilles sont 0,040" (1.02mm) diamètre.
2. Tolérances : x.xx ±0.02 dedans. (x.x ±0.5mm)
x.xxx ±0.010 dedans. (x.xx ±0.25mm)
Désignations de Pin
Pin non. |
Nom |
Fonction |
1 |
Permettez |
L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut. |
2 |
Vin (-) |
Tension d'entrée négative |
3 |
Vin (+) |
Tension d'entrée positive |
4 |
Vout (+) |
Tension positive de production |
5 |
COM |
Tension négative de production |
6 |
Équilibre |
Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production. |
