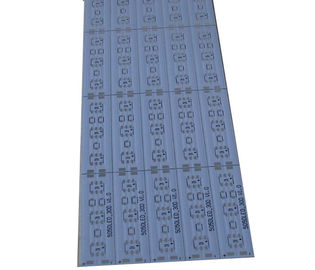

Circuit imprimé de carte PCB de 1 couche de panneau de noyau en aluminium en métal pour l'alimentation d'énergie
Nom de produit : |
Circuits imprimés en aluminium de noyau en métal de panneau de carte PCB |
Matériel : |
Aluminium 5052 |
Compte de couche : |
1 couches |
Épaisseur de conseil : |
1.5mm |
Épaisseur de cuivre : |
1oz |
Finition extérieure : |
Or d'immersion |
Taille de conseil : |
300mmx55mm |
Applications : |
Dispositifs d'alimentation d'énergie |
Description :
Le panneau en aluminium de carte PCB (aussi carte PCB d'aluminium, carte PCB d'Al, carte PCB en aluminium de base, carte PCB basée par aluminium, circuits imprimés de noyau en métal…) est un stratifié plaqué de cuivre à base métallique unique, il est avec la bonne conduction thermique, l'isolation électrique et les propriétés de traitement mécanique. Les circuits imprimés en aluminium de panneau de carte PCB est la meilleure représentation et les solutions de refroidissement les meilleur marché.
Avantage en aluminium de panneau de carte PCB :
1. Dissipation de la chaleur sans utiliser les radiateurs supplémentaires.
2. Mécaniquement rigide, augmentant la résistance physique de l'assemblée
3. Réduit l'effet de la contrainte thermique sur tous les composants, vie croissante et longévité
4. Conduction thermique améliorée menant à la polyvalence dans la disposition de composant et de cheminement permettant à des dimensions de carte PCB d'être réduit.
5. Réduit des températures de fonctionnement composantes, améliorant la fiabilité.
6. Le substrat en aluminium peut être foré/usiné et conduit, facilitant le support de carte PCB
Application :
Audio et matériel vidéo : Amplificateur d'entrée-sortie, amplificateurs équilibrés, amplificateurs audio, préamplificateur, amplificateur de puissance, matériel électronique de communication : amplificateur à haute fréquence, amplificateur de filtre, circuit d'émetteur, PC de périphériques mobiles, de lecteur MP3, de comprimé, électronique portable, sûreté automobile et sécurité, équipement des véhicules à moteur, communications et mise en réseau, périphériques d'ordinateur, sous-systèmes d'ordinateur, ordinateurs, alimentations d'énergie industrielles, lumières de LED, équipement audio, électronique, électronique, photographie, télévision, matériel et DIY, bâtiment, LED et éclairage de rendement optimum, technologies solaires, de vent et d'hydroélectricité, appareils de cuisine, équipement audio, automobiles et motos, pneus de TV, outils de diagnostic, lecteur DVD de voiture, système d'éclairage automatique, navigation de motos et GPS, ordinateur, ordinateurs portables, commandes d'instantané d'USB, claviers d'unités centrales de traitement, moniteurs d'affichage à cristaux liquides, Équipement de bureautique de routeurs de bureaux, commande de moteur et ainsi de suite.
Spécifications :
Taille maximum de conseil |
23" x28 » |
Épaisseur de conseil |
0.4-4.0mm |
Largeur minimum de conducteur |
0.10mm |
L'espace minimum de conducteur |
0.10mm |
Taille minimum de trou |
0.20mm |
Épaisseur de paroi de PTH |
>0.025mm |
Tolérance de diamètre de trou de PTH |
±0.05mm |
Non tolérance de diamètre de trou de PTH |
±0.05mm |
Déviation de position de trou |
±0.076mm |
Largeur de la couche Min.Bridge de Soldemask |
5mil |
Film Min.Thickness de Soldemask |
10mil |
Résistance d'isolation |
normale de 1012Ω |
Force pelable |
1.4N/mm |
Abrasion de Soldemask |
>5H |
Essai de Soldexability |
260℃20 en second lieu |
tension d'E-essai |
50-250V |
Permitivity |
ε=2.1~10.0 |
Résistance de volume |
1014Ω-m, ASTMD257, IEC60093 |
Au sujet du circuit agile
Basé en Chine, le circuit agile est se spécialise dans des circuits imprimés fabriquant avec de haute qualité et le coût bas par les prototypes et le bas volume. Notre gamme de produits inclut les circuits imprimés FR4 rigides, l'aluminium de carte PCB, les circuits imprimés de cuivre et l'ensemble de carte PCB qui sont intensivement utilisés dans les communications, le réseau, les domaines industriels de contrôle, d'applications informatiques, de défense nationale, aérospatiaux et médicaux.
