Lieu d'origine: | La Chine |
Nom de marque: | Enargy |
Numéro de modèle: | MT13-24S24-PEM |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiation |
Délai de livraison: | 1-8 semaines |
Conditions de paiement: | négociation |
Capacité d'approvisionnement: | 1000pcs/week |
Surligner: | convertisseur C.C-C.C militaire,le module de convertisseur continu-continu |
---|

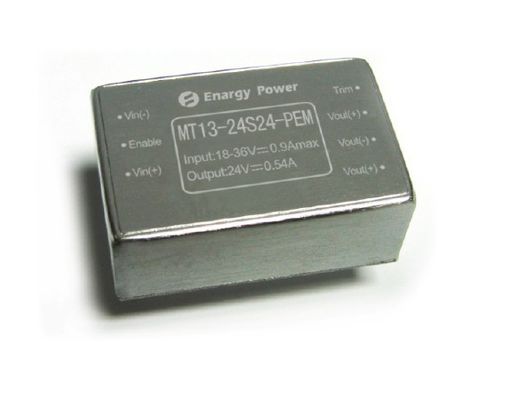

Production 24V MT13-24S24-PEM des convertisseurs 13W de DC-DC
Fonctionnalités clé
De puissance de sortie : 13W
Grand choix d'entrée : 18-36Vdc
Efficacité de conversion élevée : 89%
Ligne règlement à ±0.2%
Règlement de charge à ±1.0%
Tension d'isolement : 1,500V
Permettez le contrôle ("MARCHE/ARRÊT")
Produisez la protection de surintensité
Protection de court-circuit de mode de hoquet
Protection de surchauffe
Lock-out de sousvoltage d'entrée
Équilibre -5~+ de tension de production 10 % Vout
Aperçu de produit
L'utilisation de ces de DC-DC modules de convertisseur a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation active à haute fréquence de bride fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
1. Caractéristiques électriques
1,1 Capacités absolues
Paramètre | Minute | Type | Maximum | Unités | Notes |
Tension d'entrée | 45 | Volts continu | Continu, inopérant | ||
36 | Volts continu | Continu, fonctionnant | |||
45 | Volts continu | Protection passagère de fonctionnement,<100ms> | |||
Tension d'isolement | 1500 | Volts continu | Entrée à la production | ||
Température de fonctionnement | -55 | 100 | ℃ | En raison de la température de carte PCB | |
Température de stockage | -65 | 125 | ℃ | ||
Permettez à la tension de Vin- | -0,5 | 10 | Volts continu |
1,2 Entrez les caractéristiques
Paramètre | Minute | Type | Maximum | Unités | Notes |
Chaîne de tension d'entrée | 18 | 24 | 36 | Volts continu | |
Lock-out de sousvoltage | 17 | 17,4 | Volts continu | Point de récupération | |
16 | 16,3 | Volts continu | Protégez le point | ||
Courant d'entrée maximum | 0,9 | A | Minute de Vin d'entrée, chargement complet de production | ||
Efficacité | 88 | % | Entrée évaluée ; Charge évaluée | ||
Dissipation, de réserve | 0,5 | W | Aucune charge |
1,3 Caractéristiques de production
Paramètre | Minute | Type | Maximum | Unités | Notes |
Tension de production de point de consigne | 23,85 | 24,00 | 24,15 | Volts continu | Entrée nominale. Aucune charge |
Chaîne de tension de production | 23,75 | 24,00 | 24,25 | Volts continu | |
Chaîne de courant de sortie | 0 | 0,54 | A | ||
Ligne règlement | ±0.02 | ±0.50 | % | ||
Règlement de charge | ±0.50 | ±1.00 | % | ||
Limite actuelle | 0,56 | 0,70 | A | Tension 95% de production de nominal | |
Courant de court-circuit | A | ||||
Ondulation (RMS) | 40 | système mv | Entrée nominale ; chargement complet ; Largeur de bande de 20 mégahertz. | ||
Bruit (de crête à crête) | 80 | système mv | |||
Chapeau de production maximum | 1000 | μF |
1,4 Caractéristiques de réponse dynamique
Paramètre | Minute | Type | Maximum | Unités | Notes |
Changez dans le courant de sortie | 200 | système mv | 50% à 75% à 50% Iout maximum ; (di/dt=0.1A/μs). | ||
200 | système mv | 50% à 75% à 50% Iout maximum ; (di/dt=0.25A/μs). | |||
Temps de rétablissement dynamique | 220 | µS | |||
Temps d'ouverture | 50 | Mme | À partir du vin à la hausse de vout à 90% | ||
Overshoot d'arrêt | 5 | % |
1,5 Caractéristiques fonctionnelles
Paramètre | Minute | Type | Maximum | Unités | Notes |
Fréquence de commutation | 180 | 200 | 250 | Kilohertz | |
Équilibre de tension de production | 10 | % de Vout | Équilibre | ||
5 | Équilibre vers le bas | ||||
Permettez la tension | 0,5 | mA | |||
Permettez le contrôle ("MARCHE/ARRÊT") Logique positive |
2,5 | 10 | Volts continu | Sur-Control, logique haute ou flottement | |
-0,5 | 1,5 | Volts continu | -Control, logique basse | ||
Protection de surcharge | % | Mode actuel, Pulsecurrent (raredload 100%) | |||
Protection de court-circuit | 100 | mΩ | Mode de hoquet, depuis la récupération | ||
Protection de surchauffe | 105 | ℃ | Type : Non-Verrouillage, Automatique-Récupération ; Seuil, la température de carte PCB | ||
90 | ℃ | Point de récupération |
1,6 Caractéristiques d'isolement
Paramètre | Minute | Type | Maximum | Unités | Notes |
Tension d'isolement | 1500 | Volts continu | Entrée à la production | ||
1500 | Volts continu | Dans à la base | |||
500 | Volts continu | À la base | |||
Résistance d'isolement | 100 | MΩ | À 500VDC pour l'examiner quand l'atmosphericpressure et le droit est 90% | ||
Capacité d'isolement | 1000 | PF |
2. Caractéristiques générales
Paramètre | Minute | Type | Maximum | Unités | Notes |
Poids | 30 | Once (G) | |||
Moyenne des temps de bon fonctionnement (calculée) | 1 | MHrs | TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci |
3. Caractéristiques environnementales
Paramètre | Minute | Type | Maximum | Unités | Notes |
Température de fonctionnement | -55 | 100 | ℃ | La température basse de carte PCB | |
Température de stockage | -65 | 125 | ℃ | Température ambiante | |
Coefficient de température | ±0.02 | %/℃ | |||
Humidité | 20 | 95 | %R.H. |
4. Conformité de normes
Paramètre | Notes |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
Le CEI 61000-4-2 |
5. Vague et courbes typiques
Le schéma 1 : Efficacité au courant nominal de la tension vs.load de production pour le minimum, le nominal, et la tension de maximuminput à 25°C.
Le schéma 2 : Efficacité à la puissance évaluée nominale de la tension and60% de production contre le taux de flux d'air pour des airtemperatures ambiants de 25°C.
Le schéma 3 : Température de l'air de sous-sollicitation de puissance de sortie maximum des courbes vs.ambient pour des taux de flux d'air de 0 LFM through400 LFM avec de l'air découlant de la borne 3 pour borne 1 (tension de nominalinput).
Le schéma 4 : Ondulation de tension de production au courant d'inputvoltage nominal et de charge évaluée (20 mV/div). Loadcapacitance : condensateur 0.1μF en céramique et condensateur 10μFtantalum. Largeur de bande : 20 mégahertz.
Le schéma 5 : ℃ de la température ambiante is25, la charge portée par la charge (puissance 13W), la carte de formation d'images thermiques.
Le schéma 6 : Coupure d'ouverture au chargement complet (resistiveload) (200 ms/div). Tension d'entrée pré-appliquée. Ch1 : Entrée "MARCHE/ARRÊT" (2V/div) ; Ch2 : Vout (5V/div)
Le schéma 7 : Temps de chute d'arrêt au chargement complet (2ms/div). Ch1 : Entrée "MARCHE/ARRÊT" (2V/div) ; Ch2 : Vout (5V/div)
Le schéma 8 : Réponse de tension de production au courant d'inload d'étape-changement (50%-75%-50% d'Iout (maximum) ; dI/dt =0.1A/μs). Chapeau de charge : 10μF, tantalumcapacitor de 100 mΩ esr et condensateur 1μF en céramique. Ch2 : Vout (200mV/div)
Le schéma 9 : Réponse de tension de production au courant d'inload d'étape-changement (50%-75%-50% d'Iout (maximum) : dI/dt =0.25A/μs). Chapeau de charge : 220μF, tantalumcapacitor de 30mΩ esr et chapeau 1μF en céramique. Ch2 : Vout (200mV/div)
6. L'information physique
6,1 Contour mécanique
Notes :
1. Toutes autres goupilles sont diamètre de 0.6mm
2. Pin4 et Pin6 sont connexion parallèle. L'utilisateur pourrait réaliser la fonction Vout (+) si reliez l'un ou l'autre d'orboth de deux bornes.
3. Tolérances : x.xx±0.02 dedans. (x.x±0.5mm) .x.xxx±0.010 dedans. (x.xx±0.25mm)
6,2 Désignations de Pin
Pin non. | Nom | Fonction |
1 | Vin (-) | Tension d'entrée négative |
2 | Permettez | L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut. |
3 | Vin (+) | Tension d'entrée positive |
4 | Vout (+) | Tension positive de production |
5 | Vout (-) | Tension négative de production |
6 | Vout (+) | Tension positive de production |
7 | Équilibre | Équilibre de tension de production |
