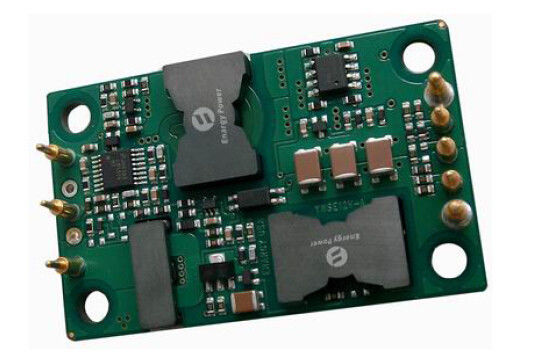

Alimentation d'énergie militaire à sortie unique

Production 12V YN100-48S12-POC des convertisseurs 100W de DC-DC

Caractéristiques

De puissance de sortie : 100W

Grand choix d'entrée : 36-72VDC

Efficacité de conversion élevée : Jusqu'à 93%

Ligne règlement à ±0.5%

Règlement de charge à ±0.5%

Fréquence fixe d'opération

Tension d'isolement : 1,500V

Permettez le contrôle ("Marche/Arrêt")

Produisez la protection de surcharge

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Équilibre de tension de production : ±10% Vout

Paquet : Cadre ouvert

Brique quarte : 2.2×1.37×0.42in

55.9×34.8×10.7mm

Aperçu de produit

Puissance avancée d'utilisation de ces de DC-DC modules de convertisseur

traitement, contrôle et technologies du conditionnement pour fournir

la rentabilité de représentation, de flexibilité, de fiabilité et

d'un composant mûr de puissance. Bride active à haute fréquence

la commutation fournit à la densité de puissance élevée à faible bruit et

rendement élevé.

Le lancement de produit

La série YN100 est un convertisseur à sortie unique indépendamment réglé qui emploie la taille quarte industriellement compatible de paquet de brique. Le rendement très élevé est un résultat de la topologie brevetée CORP d'ENARGY qui emploie la rectification synchrone et une conception innovatrice de construction pour réduire au minimum la dissipation thermique et pour laisser des densités de puissance extrêmement élevée. La puissance absorbée par le convertisseur est si basse qu'un radiateur ne soit pas exigé, qui épargne le coût, poids, taille, et effort d'application. Tous les composants de puissance et de contrôle sont montés au substrat multicouche de carte PCB avec la technologie de bâti de surface de highyield, ayant pour résultat un produit plus fiable.

1. Caractéristiques électriques

Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production (résistive) et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase.

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée				78	Continu, inopérant
				75	Continu, fonctionnant
				78	Protection passagère fonctionnante
Tension d'isolement				2000	Dans à ; Isolation principale, pollution Degré 2
Température de fonctionnement	-55			100	M-Catégorie
Température de stockage	-65			125	M-Catégorie
Permettez – la tension de Vin	-0,8			10

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée fonctionnante	36	48	72	Volts continu	Continu
Tenue de montée subite d'entrée			78	Volts continu	<100ms>
Lock-out de sousvoltage		35,5	35,8	Volts continu	Seuil d'ouverture
	32,5	34,0		Volts continu	Seuil d'arrêt
Courant d'entrée maximum			3,3	A	Chargement complet ; Volts continu minimum d'entrée
Efficacité		92		%	Les schémas 1-2
Dissipation, de réserve		7	11	W	Aucune charge
Courant d'entrée handicapé			10	mA	Permettez le bas de goupille
Recommandez l'entrée externe Capacité		100		uF	Esr typique 0.1-0.2W, voient le schéma 4

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	11,88	12	12,12	V	Entrée nominale ; Aucune charge ; 25℃
Chaîne de courant de sortie	0		8,33	A	Sujet à la sous-sollicitation de courant ascendant ;
Ligne règlement		±0.05	±0.50	%	Basse ligne à la ligne élevée ; chargement complet
Règlement de charge		±0.09	±1.0	%	Aucune charge au chargement complet ; entrée nominale
Régulation de la température		±0.002	±0.005	%/°C	Sur la gamme de température de fonctionnement
Limite actuelle	8,8	9,5	11,2	A	Tension 95% de production de nominal
Courant de court-circuit	0,3	9,5	10,8	A	Tension de production <250 mV="">
RMS			70	mVp-p	Entrée nominale ; chargement complet ; 20 MHzbandwidth ; p voient les schémas 3 et 4
De crête à crête			100	mVp-p
Chapeau de production maximum.			4000	μF	Entrée nominale ; chargement complet

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie (di/dt= 0.1A/us)			400	système mv	50% à 75% à 50% Iout maximum ; Le schéma 7
Changez dans le courant de sortie (di/dt= 2.5A/us)			480	système mv	50% à 75% à 50% Iout maximum ; Le schéma 8
Temps de stabilisation		300		nous	Au nom à moins de 1% Vout.
Temps d'ouverture		15		Mme	Chargement complet ; Nom de Vout=90%. Le schéma 5
Temps de chute d'arrêt		5		Mme	Chargement complet ; Nom de Vout=10%. Le schéma 6
Overshoot de tension de production			5	%	Entrée nominale ; Chargement complet ;

1,5 Caractéristiques de caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	200	230	260	Kilohertz	Étape réglementaire et étape d'isolement
Équilibre (Pin6)					Voir l'équilibre de tension de la partie 6,3 (Pin6)
Produisez l'équilibre de tension		8		%	Équilibre, Pin d'équilibre (-) à Vout.
		8		%	Équilibre vers le bas, Pin d'équilibre (+) à Vout.
Permettez le contrôle ("MARCHE/ARRÊT") (Pin2)					Voir la partie 6,1
Permettez la tension Permettez le courant de source			10	Volts continu	Permettez le flottement de goupille
			0,5	mA
Permettez (contrôle marche-arrêt) Logique positive	2,5		10	Volts continu	Sur-Control, logique haute ou flottement
	-0,5		2,0	Volts continu	-Control, logique basse

1,6 Caractéristiques de protections

Paramètre	Minute	Type	Maximum	Unités	Notes
Protection de surcharge	105	115	130	%	Actuel-Mode, impulsion par le courant d'impulsion Seuil de limite, (charge de %Rated)
Protection de court-circuit			65	mΩ	Type : Mode de hoquet, Non-Se verrouillant, Automatique-Récupération, seuil, court-circuit Résistance
De surchauffe Protection		105		℃	Type : Non-Verrouillage, Automatique-Récupération ; Seuil, la température de carte PCB
		15		℃	Hystérésis

1,7 Norme de sécurité

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1.500			Volts continu	Dans à
	1500			Volts continu	Dans à la base
	500			Volts continu	À la base
Résistance d'isolement	10			MΩ	À 500VDC pour l'examiner si atmosphérique la pression et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-55		+100	℃	La température prolongée et basse de carte PCB
Température de stockage	-65		+125	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.	Hygrométrie, sans condensation
Poids		1.4(40)		Once (G)	Cadre ouvert
Moyenne des temps de bon fonctionnement (calculée)	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. CONFORMITÉ DE NORMES

Paramètre	Notes
UL/cUl60950	Dossier | E194341, isolation principale et degré de pollution 2
EN60950	Certifié par TUV
72/23/EEC
93/68/EEC
Essai de flamme d'aiguille (le CEI 695-2-2)	examinez de l'assemblée entière ; panneau et composants en plastique UL94V-0 conformes
Le CEI 61000-4-2	Essai d'ESD, 8kV - NP, air 15kV - le NP (représentation normale)
GR-1089-CORE	Liaison de la section 7 - sécurité électrique, section 9 -/fondre
Telcordia (noyau de Bell) GR-513

·Un fusible externe d'entrée doit toujours être utilisé pour répondre à ces exigences de sécurité. Contact les nôtres pour la sécurité officielle

certificats sur de nouvelles libérations ou téléchargement du site Web d'ENARGY CORP.

4. ESSAI DE QUALIFICATION

Paramètre	| unités	Conditions d'essai
Essai de durée	32	95% Vin évalué et charge, unités à sous-solliciter le point, 1000 heures
Vibration	5	10-55Hz champ, 0,060" excursion de total, 1 mn/champ, 120 champs pour 3 axe
Choc mécanique	5	minimum 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z
Recyclage de la température	10	-40°C à 100°C, temp d'unité. rampe 15°C/min., 500 cycles
Recyclage électrique/thermique	5	Tolérant = minute à maximum, Vin = minute au chargement maximum et complet, 100 cycles
Marginalité de conception	5	Tmin-10°C à Tmax+10°C, 5°C étapes, Vin = minute à maximum, charge 0-105%
Humidité	5	85°C, Rhésus de 85%, 1000 heures, 2 minutes dessus et 6 heures
Solderability	15 bornes	MIL-STD-883, méthode 2003

·L'essai étendu de caractérisation de tous les produits d'ENARGY CORP. et processus de fabrication est réalisé à

assurez-vous que nous fournissons le produit robuste et fiable. Entrez en contact avec l'usine pour le document officiel de qualification de famille de produits.

5. TRAVAILLEZ CURVE&WAVE

Le schéma 1 : Efficacité à la tension nominale de production contre la charge

courant pour le minimum, le nominal, et la tension d'entrée maximum

à 25°C.

Le schéma 2 : Dissipation de puissance à la tension nominale de production contre.

courant de charge pour le minimum, le nominal, et l'entrée maximum

tension à 25°C.

Le schéma 3 : Ondulation de tension de production à la tension d'entrée nominale et

courant de charge évaluée (20 mV/div). Capacité de charge : 1μF

condensateur en céramique et condensateur à tantale 10μF. Largeur de bande :

20 mégahertz. Voir le schéma 13 et pièce le 7ème.

Le schéma 4 : Diagramme d'installation d'essai montrant des points de mesure

pour le courant terminal d'ondulation d'entrée (essai 1), entrée reflétée

Courant d'ondulation (essai 2) et ondulation de tension de production

(Le schéma 3).

Le schéma 5 : Coupure d'ouverture au chargement complet (charge résistive) (2

ms/div). Tension d'entrée pré-appliquée. Ch 1 : Vout (2V/div). Ch

2 : Entrée "MARCHE/ARRÊT" (5V/div)

Le schéma 6 : Temps de chute d'arrêt au chargement complet (2 ms/div).

Ch 1 : Vout (2V/div)

Ch 2 : Entrée "MARCHE/ARRÊT" (5V/div)

Le schéma 7 : Réponse de tension de production au l'étape-changement dans la charge

actuel (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Charge

chapeau : 10μF, condensateur à tantale de 100 mW esr et 1μF

condensateur en céramique. Ch 1 : Vout (200mV/div), ch 2 : Iout

(10A/div).

Le schéma 8 : Réponse de tension de production au l'étape-changement dans la charge

courant (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Charge

chapeau : 470μF, condensateur à tantale de 30 mW esr et 1μF

chapeau en céramique. Ch 1 : Vout (200mV/div), ch 2 : Iout (10A/div).

6. Description de fonction de Pin

6,1 Permettez le contrôle ("MARCHE/ARRÊT") (borne 2) :

La goupille de permettre permet au module d'alimentation d'être commuté en marche et en arrêt électroniquement. La fonction ("Marche/Arrêt") de permettre est

utile pour conserver la puissance de batterie, pour l'application pulsée de puissance ou pour la puissance ordonnançant.

La goupille de permettre est mise en référence - au Vin. Elle est tirée vers le haut intérieurement, ainsi aucune source extérieure de tension n'est exigée. Un ouvert

le commutateur de collecteur (ou ouvrez le drain) est recommandé pour le contrôle de la goupille de permettre.

À l'aide de la goupille de permettre, assurez-vous que la référence est vraiment - la goupille de Vin, pas en avant de l'IEM filtrant ou

éloigné à partir de l'unité. Optiquement l'accouplement du signal de commande et localiser le coupleur opto directement au module vont le faire

évitez l'un de ces problèmes. Si la goupille de permettre n'est pas utilisée, elle peut être laissée le flottement (logique positive) ou être reliée - au Vin

goupille (logique négative). Figure les détails d'A cinq circuits possibles pour conduire la goupille "MARCHE/ARRÊT". La figure B est un regard détaillé de

les circuits "MARCHE/ARRÊT" internes.

Figure A : Divers circuits pour conduire la goupille "MARCHE/ARRÊT".

Figure B : Circuits "MARCHE/ARRÊT" internes de goupille

6,2 Télédétection (bornes 7 et 5) :

La télédétection permet au convertisseur de sentir

tension directement au moment où la charge et ainsi de production

compense automatiquement la distribution de conducteur de charge et

pertes de contact (figure C). Il y a une avance de sens pour chacun

terminal de production, indiqué +Sense et - sens. Ces avances

portez très à faible intensité comparé aux avances de charge.

Intérieurement une résistance est reliée entre le terminal de sens et

terminal de puissance de sortie. Si le sens à distance n'est pas employé,

le sens mène les besoins d'être court-circuité à leur production respective

avances (figure D).

Figure C : Connexion à distance de sens

Le soin doit être pris en faisant la production

connexions. Si les terminaux de production déconnectent

avant les lignes de sens, le courant de chargement complet coulera vers le bas

les lignes de sens et endommagent les résistances de détection internes.

Soyez sûr de mettre toujours le convertisseur avant

établir tous rapports de production. Le maximum

la tension de compensation pour la ligne baisse est jusqu'à 0.5V

Figure D : Le sens à distance n'est pas employé.

6,3 Équilibre de tension (borne 6) :

La tension de production peut être ajustée en haut ou en bas avec une résistance externe. Il y a logique et négatif positifs d'équilibre

logique d'équilibre disponible. Pour la logique positive, la tension de production augmentera quand une résistance externe de règlage est reliée

entre l'équilibre et la goupille de +Vout/+Sense. La tension de production diminuera quand une résistance externe de règlage est

relié entre l'équilibre et - goupille de Vout/-Sense. Un pot multitours de l'équilibre 20Ký peut également être utilisé pour ajuster la tension de production

en haut ou en bas de. (Figure E et F)

Tableau 6,3 : Logique d'équilibre de production

Logique d'équilibre de production :	Logique positive	Logique négative
	Facultatif - P	Standard
Équilibre-	Pin d'équilibre à +Sense	Pin d'équilibre - au sens
Équilibre-Vers le bas	Pin d'équilibre - au sens	Pin d'équilibre à +Sense

Figure E : Logique positive d'équilibre

Figure F : Connexion de pot d'équilibre

7. Application d'opération de base et de caractéristiques

7,1 Ondulation de production et essai de bruit :

L'ondulation de production se compose de transitoires de bruit d'ondulation de fréquence fondamentale et de commutation de haute fréquence.

l'ondulation de changement fondamentale de fréquence (ou l'ondulation de base) est dans le 100KHz à la gamme 1MHz ; la commutation à haute fréquence

la transitoire de bruit (ou le bruit de commutation) est dans les 10 mégahertz à la gamme 50MHz. Le bruit de commutation est normalement spécifié avec 20

Largeur de bande de mégahertz pour inclure tous les harmoniques significatifs pour les transitoires de bruit.

La manière la plus facile de mesurer l'ondulation et le bruit de production est d'employer un bout de sonde d'oscilloscope et un anneau de la terre pressés

directement contre le convertisseur de puissance produisez les goupilles, comme montré ci-dessous. Ceci établit le rapport le plus court possible à travers

les terminaux de production. L'agrafe moulue de sonde d'oscilloscope devrait ne jamais être utilisée dans la mesure d'ondulation et de bruit.

l'agrafe moulue agira non seulement en tant qu'antenne et collecte l'énergie à haute fréquence rayonnée, mais elle présentera

bruit de commun-mode à la mesure aussi bien.

L'installation d'essai standard pour des mesures d'ondulation et de bruit est montrée dans la figure F. Une prise de sonde (Tektronix, P.N.

131.0258-00) est employé pour que les mesures éliminent la collecte de bruit liée à la longue agrafe moulue des sondes de portée.

Figure F : Moyens d'essai de norme d'ondulation et de bruit.

7,2 Circuit typique d'application

Figure G : Circuit typique d'application (unité de logique négative, de manière permanente permise).

Circuits d'application : La figure G ci-dessous fournit un schéma de circuit typique qui détaille le filtrage de l'entrée et le règlage de tension.

7,3 Filtrage d'entrée

Les convertisseurs de DC-DC, par nature, produisent de significatif

niveaux de bruit conduit et rayonné. Il y a de deux

types de bruit conduit : mode et différentiel communs

bruit de mode. Le bruit commun de mode est directement lié à

la capacité parasite efficace entre la puissance

la terre de conducteurs et de châssis d'entrée de module.

le bruit différentiel de mode est à travers les conducteurs d'entrée. Il est

a recommandé d'avoir un certain niveau de suppression d'IEM au

module d'alimentation.

Le bruit conduit sur les lignes électriques d'entrée peut se produire As

courants de bruit de différentiel ou de commun-mode.

la norme exigée pour les émissions conduites est EN55022

Classe A (FCC Part15). (Voir la figure H)

Figure H : Filtrage d'entrée

7,4 Courant d'ondulation reflété par entrée

Le convertisseur tire le courant de la source de puissance d'entrée seulement quand le commutateur d'entrée est allumé. Ceci crée un écoulement actuel de pulsation de la source d'entrée. Le courant reflété d'ondulation est mesuré comme courant de crête à crête avec une sonde actuelle plus de 0 à la largeur de bande 20MHz. Le courant d'ondulation peut être supprimé par un filtre externe de Π (pi) comme montré ci-dessous. voir le schéma I.

Le schéma I : Courant d'ondulation reflété par entrée

7,5 Caractéristiques de protection

·Lock-out de sousvoltage d'entrée : Le convertisseur est conçu pour s'éteindre quand la tension d'entrée est si basse, aidant évitent un problème d'instabilité de système d'entrée, les circuits de lock-out est un comparateur avec l'hystérésis de C.C. Quand la tension d'entrée monte, elle doit dépasser la valeur- d'ouverture typique seuil de tension (énumérée à la page de spécifications) avant que le convertisseur s'allume. Une fois que le convertisseur est allumé, la tension d'entrée doit tomber au-dessous de la valeur- seuil d'arrêt typique de tension avant que le convertisseur s'éteigne.

·Limite de courant de sortie : La limite actuelle maximum demeure constante comme chutes de tension de production. Cependant, une fois l'impédance du court à travers la production est assez petite pour faire pour produire la chute de tension au-dessous de la tension spécifique d'arrêt d'Actuel-Limite de C.C de production, le convertisseur dans l'état indéfini de protection de court-circuit de mode de hoquet jusqu'à ce que l'état de court-circuit soit enlevé. Ceci empêche le chauffage excessif du convertisseur ou du panneau de charge.

·Arrêt de surchauffe : Une sonde de température sur le convertisseur sent la température moyenne du module. Le circuit thermique d'arrêt est conçu pour tourner le convertisseur outre de quand la température à l'emplacement senti atteint la valeur de surchauffe d'arrêt. Il permettra au convertisseur de s'allumer encore quand la température des chutes senties d'emplacement par la quantité de la valeur de surchauffe d'hystérésis de reprise d'arrêt.

8. DIAGRAMME MÉCANIQUE

NOTES :

1. Borne 4, 8 sont 0,060" (1.52mm) diamètre avec 0,085" (2.16mm) des épaules d'impasse de diamètre.

2. Toutes autres goupilles sont 0,040" (1.02mm) diamètre avec 0,065" (1.65mm) des épaules d'impasse de diamètre.

8,1 Désignations de Pin

Pin non.	Nom	Fonction
1	Vin (+)	Tension d'entrée positive
2	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
3	Vin (-)	Tension d'entrée négative
4	Vout (-)	Tension négative de production
5	Sens (-)	Sens à distance négatif. Le SENS (-) peut être relié à Vout (-) ou à gauche s'ouvrir.
6	Équilibre	Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production.
7	Sentez (+)	Sens à distance positif. Le SENS (+) peut être relié à Vout (+) ou à gauche s'ouvrir.
8	Vout (+)	Tension positive de production
