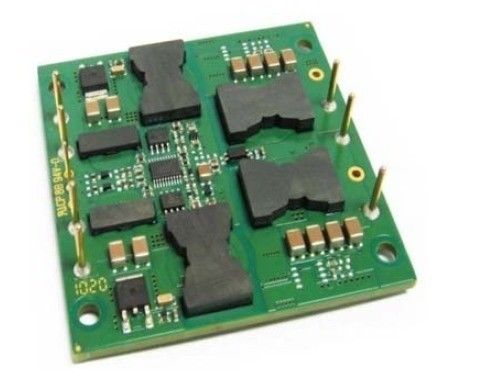

Production 12V JS150-24S12-POC de l'alimentation d'énergie militaire 150W
Fonctionnalités clé
De puissance de sortie : 150W
Grand choix d'entrée : 18-36Vdc
Efficacité de conversion élevée : 88%
Ligne règlement à ±0.5%
Règlement de charge à ±0.5%
Fréquence fixe d'opération
Tension d'isolement : 1500V
Permettez le contrôle ("MARCHE/ARRÊT")
Produisez la protection de surcharge
Protection de court-circuit de mode de hoquet
Protection de surchauffe
Lock-out de sousvoltage d'entrée
Équilibre de tension de production : ±10%
Aperçu de produit
Traitement de puissance d'utilisation de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation active à haute fréquence de bride fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Le lancement de produit
La série de JS est un convertisseur à sortie unique indépendamment réglé qui emploie la taille non standard de paquet de brique d'industrie. Le rendement très élevé est un résultat de la topologie brevetée CORP d'ENARGY qui emploie la rectification synchrone et une conception innovatrice de construction pour réduire au minimum la dissipation thermique et pour laisser des densités de puissance extrêmement élevée. La puissance absorbée par le convertisseur est si basse qu'un radiateur ne soit pas exigé, qui épargne le coût, poids, taille, et effort d'application. Tous les composants de puissance et de contrôle sont montés au substrat multicouche de carte PCB avec la technologie de bâti de surface de highyield, ayant pour résultat un produit plus fiable.
1. Caractéristiques électriques
·Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase. Tout l'essai de données à Ta=25oC exceptent la définition particulière.
1,1 Capacités absolues
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'entrée |
|
|
38 |
Volts continu |
Continu, inopérant |
|
|
36 |
Volts continu |
Continu, fonctionnant |
|
|
|
38 |
Volts continu |
Protection passagère de fonctionnement,<100ms> |
|
Tension d'isolement |
|
|
2000 |
Volts continu |
Entrée à la production |
Température de fonctionnement |
-40 |
|
100 |
℃ |
|
Température de stockage |
-55 |
|
105 |
℃ |
|
Permettez à la tension de Vin- |
-2,0 |
|
10 |
Volts continu |
|
1,2 Entrez les caractéristiques
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Chaîne de tension d'entrée |
18 |
24 |
36 |
Volts continu |
Continu |
Lock-out de sousvoltage |
|
16,8 |
17,8 |
Volts continu |
Seuil d'ouverture |
15,3 |
16,2 |
|
Volts continu |
Seuil d'arrêt |
|
Courant d'entrée maximum |
|
|
11 |
A |
Chargement complet ; entrée 18Vdc |
Efficacité |
|
88 |
|
% |
Chargement complet, tension d'entrée de évaluation, Les schémas 1-4 |
Dissipation |
|
3 |
|
W |
Mn Charge |
Courant d'entrée handicapé |
|
10 |
|
mA |
Permettez le bas de goupille |
Recommandez l'entrée externe Capacité |
|
100 |
|
μF |
Esr typique 0.1-0.2Ω |
1,3 Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension de production de point de consigne |
11,88 |
12,00 |
12,12 |
Volts continu |
Entrée nominale ; Aucune charge |
Chaîne de tension de production |
11,76 |
12,00 |
12,24 |
Volts continu |
|
Chaîne de courant de sortie |
0,1 |
|
12,5 |
A |
Sujet à la sous-sollicitation de courant ascendant ; Les schémas 5-8 |
Ligne règlement |
|
±0.02 |
±0.50 |
% |
Basse ligne à la ligne élevée ; chargement complet |
Règlement de charge |
|
±0.02 |
±0.50 |
% |
Charge minimale au chargement complet ; entrée nominale |
Régulation de la température |
|
±0.03 |
±0.05 |
%/°C |
Sur la gamme de température de fonctionnement |
Limite actuelle |
13,75 |
15 |
16,3 |
A |
Tension 95% de production de nominal |
Courant de court-circuit |
0,1 |
15 |
16,3 |
A |
Tension de production <250 mV=""> |
Ondulation (RMS) |
|
20 |
|
système mv |
Entrée nominale ; chargement complet ; 20 mégahertz largeur de bande, le schéma 13 |
Bruit (de crête à crête) |
|
120 |
|
système mv |
|
Chapeau de production maximum. |
|
8000 |
|
μF |
Entrée nominale ; chargement complet |
Équilibre de tension de production |
|
|
±10 |
% |
Entrée nominale ; chargement complet ; |
1,4 Caractéristiques de réponse dynamique
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Changez dans le courant de sortie (di/dt= 0.1A/μs) |
|
360 |
|
système mv |
50% à 75% à 50% Iout maximum ; Le schéma 11 |
Changez dans le courant de sortie (di/dt= 2.5A/μs) |
|
480 |
|
système mv |
50% à 75% à 50% Iout maximum ; Le schéma 12 |
Temps de stabilisation |
|
200 |
|
μS |
Au nom à moins de 1% Vout. |
Temps d'ouverture |
|
10 |
|
Mme |
Chargement complet ; Nom de Vout=90%. Le schéma 9 |
Temps d'automne d'arrêt |
|
300 |
|
μS |
Chargement complet ; Nom de Vout=10%. Le schéma 10 |
Overshoot de tension de production |
|
|
3 |
% |
|
1,5 Caractéristiques fonctionnelles
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Fréquence de commutation |
180 |
200 |
220 |
Kilohertz |
Étape réglementaire et étape d'isolement |
Équilibre (Pin8) |
Équilibre de tension (Pin8) |
||||
Équilibre de tension de production |
|
|
10 |
% |
Équilibre, toVout de Pin d'équilibre (-) |
10 |
|
|
% |
Équilibre vers le bas, Pin d'équilibre à Vout (+) |
|
Permettez le contrôle ("MARCHE/ARRÊT") (Pin4) |
Voir la partie 7,1 |
||||
Permettez la tension Permettez le courant de source |
|
5 |
|
Volts continu |
Permettez le flottement de goupille |
|
1 |
|
mA |
|
|
Permettez le contrôle ("MARCHE/ARRÊT") Logique positive |
5 |
|
10 |
Volts continu |
Sur-Control, logique haute ou flottement |
-0,5 |
|
2,0 |
Volts continu |
-Control, logique basse |
|
Protection de surcharge |
110 |
120 |
130 |
% |
Actuel-Mode, impulsion par le courant d'impulsion Seuil de limite, (charge de %Rated) |
Protection de court-circuit |
|
80 |
|
mΩ |
Type : Mode de hoquet, Non-Se verrouillant, Automatique-Récupération, seuil, court-circuit Résistance |
De surchauffe Protection |
|
105 |
|
℃ |
Type : Non-Verrouillage, Automatique-Récupération ; Seuil, la température de carte PCB |
|
15 |
|
℃ |
Hystérésis |
1,6 Caractéristiques d'isolement
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'isolement |
1500 |
|
|
Volts continu |
Entrée à la production |
1500 |
|
|
Volts continu |
Entrée à la base |
|
500 |
|
|
Volts continu |
Production à la base |
|
Résistance d'isolement |
10 |
|
|
MΩ |
À 500Vdc pour l'examiner quand la pression atmosphérique et le droit est 90% |
Capacité d'isolement |
|
1000 |
|
PF |
|
2. Caractéristiques générales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Poids |
|
3.5(99) |
|
Once (G) |
Encapsulé |
Moyenne des temps de bon fonctionnement (calculée) |
1 |
|
|
MHrs |
TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci |
3. Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-40 |
|
+100 |
℃ |
La température prolongée et basse de carte PCB |
Température de stockage |
-55 |
|
+105 |
℃ |
Ambiant |
Coefficient de température |
|
|
±0.05 |
%/℃ |
|
Humidité |
20 |
|
95 |
%R.H. |
Hygrométrie, sans condensation |
4. Conformité de normes
Paramètre |
Notes |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Essai de flamme d'aiguille (le CEI 695-2-2) |
Examinez de l'assemblée entière ; panneau et composants en plastique UL94V-0 conformes |
Le CEI 61000-4-2 |
|
5. Spécifications de qualification
Paramètre |
Notes |
Vibration |
10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3 |
Choc mécanique |
minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z |
Froid (en fonction) |
Annonce IEC60068-2-1 |
La chaleur humide |
IEC60068-2-67 CY |
Recyclage de la température |
-40°C à 100°C, rampe 15°C/min., 500 cycles |
Recyclage électrique/thermique |
Vin = minute au chargement maximum et complet, 100 cycles |
Marginalité de conception |
Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105% |
Essai de durée |
95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures |
Solderability |
IEC60068-2-20 |
6. Vague et courbes typiques
Le schéma 1 : Efficacité à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.
Le schéma 2 : Efficacité à la tension nominale de production et à la puissance évaluée de 60% contre le taux de flux d'air pour des températures de l'air ambiantes de 25°C, de 40°C, et de 55°C (tension d'entrée nominale).
Le schéma 3 : Dissipation de puissance à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.
Le schéma 4 : Dissipation de puissance à la tension nominale de production et à la puissance évaluée de 60% contre le taux de flux d'air pour l'air ambiant
les températures de 25°C, de 40°C, et de 55°C (tension d'entrée nominale).
Le schéma 5 : Courbes de sous-sollicitation de puissance de sortie maximum contre la température de l'air ambiante pour des taux de flux d'air de 0 LFM à 400 LFM avec de l'air découlant de la borne 1 pour borne 5 (tension d'entrée nominale).
Le schéma 6 : Complot thermique de convertisseur au courant de chargement complet (150W) avec de l'air 25°C coulant au taux de 100 LFM. L'air coule à travers le convertisseur de la borne 1 pour borne 5 (tension d'entrée nominale).
Le schéma 7 : Courbes de puissance-sous-sollicitation de production maximum contre la température de l'air ambiante pour des taux de flux d'air de 0 LFM à 400 LFM avec de l'air découlant de l'entrée dans la production (tension d'entrée nominale).
Le schéma 8 : Complot thermique de convertisseur au courant de chargement complet (150W) avec de l'air 25°C coulant au taux de 100 LFM. L'air coule à travers le convertisseur de l'entrée dans la production (tension d'entrée nominale).
Le schéma 9 : Coupure d'ouverture au chargement complet (charge résistive) (20 ms/div). Tension d'entrée pré-appliquée. Ch 1 : Vout (5V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (5V/div)
Le schéma 10 : Temps de chute d'arrêt au chargement complet (400 μs/div). Ch 1 : Vout (5V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (5V/div).
Le schéma 11 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Chapeau de charge : 10μF, condensateur à tantale de 100 mΩ esr et condensateur 1μF en céramique. Ch 1 : Vout (100mV/div).
Le schéma 12 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Chapeau de charge : 470μF, condensateur à tantale de 30 mΩ esr et chapeau 1μF en céramique. Ch 1 : Vout (100mV/div).
Le schéma 13 : Ondulation de tension de production au courant de tension d'entrée nominale et de charge évaluée (100mV/div). Capacité de charge : condensateur 1μF en céramique et condensateur à tantale 10μF. Largeur de bande : 20 mégahertz.
7. L'information physique
7,1 Contour mécanique
Notes :
1. Les bornes 3 sont 0,040" (1.02mm) diamètre.
2. Toutes autres goupilles sont 0,060" (1.52mm) diamètre.
3. Tolérances : x.xx±0.02 dedans. (x.x±0.5mm)
x.xxx±0.010 dedans. (x.xx±0.25mm)
7,2 Désignations de Pin
Pin non. |
Nom |
Fonction |
1 |
Vin (+) |
Tension d'entrée positive |
2 |
Vin (+) |
Tension d'entrée positive |
3 |
Permettez |
L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut. |
4 |
Vin (-) |
Tension d'entrée négative |
5 |
Vin (-) |
Tension d'entrée négative |
6 |
Vout (-) |
Tension négative de production |
7 |
Vout (+) |
Tension positive de production |
8 |
Équilibre |
Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production. |
