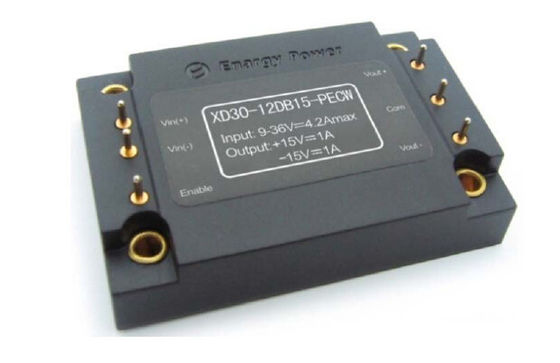

Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW

Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW

  • Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW
Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Enargy
Numéro de modèle: XD30-12DB15-PECW
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: Negotiation
Délai de livraison: 1-8 semaines
Conditions de paiement: négociation
Capacité d'approvisionnement: 1000pcs/week
Contact
Description de produit détaillée
Surligner:

alimentations d'énergie militaire

,

convertisseur C.C-C.C militaire

Production 15V XD30-12DB15-PECW des convertisseurs 30W de DC-DC

Caractéristiques :

Grand choix d'entrée : 9-36 V

De puissance de sortie : 30W

Efficacité de conversion élevée : 90%

Ligne règlement à : ±1%

Règlement de charge à : ±1%

Lock-out de sousvoltage d'entrée

Protection de surintensité de production

Protection de court-circuit de mode de hoquet

Protection de surtension de production

Permettez le contrôle ("Marche/Arrêt")

Tension d'isolement : 1500Vdc

Aperçu de produit :

Traitement de puissance d'utilisation de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. Haut

la commutation active de bride de fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

Caractéristiques électriques

1,1 Capacités absolues

Paramètre Minute Type Maximum Unités Notes
Tension d'entrée 80 Volts continu Continu, inopérant
40 Volts continu Continu, fonctionnant
80 Volts continu Tension d'impulsion,<100ms>
Tension d'isolement 2000 Volts continu Entrée à la production
Température de fonctionnement -55 100 En raison de la température de carte PCB
Température de stockage -65 115
Permettez - la tension de Vin -2 10 Volts continu

1,2 Entrez les caractéristiques

Paramètre Minute Type Maximum Unités Notes
Gamme de tension d'entrée fonctionnante 9 28 36 Volts continu
Commencez la gamme de tension 10 28 36 Volts continu
Entrez le lock-out de sousvoltage 8,5 8,9 Volts continu Point de récupération
7,5 8,0 Volts continu Protégez le point
Courant d'entrée maximum 4,2 A Minute de Vin, chargement complet de production
Efficacité 89 % Entrée évaluée ; charge évaluée
Dissipation, de réserve W Aucune charge

1,3 Caractéristiques de production

Paramètre Minute Type Maximum Unités Notes
Tension de production de point de consigne +14,85 +15,00 +15,15 Volts continu +Vout Tension d'entrée évaluée ; Petite charge
-14,50 -15,00 -15,50 Volts continu - Vout
Chaîne de tension de production +14,80 +15,00 +15,20 Volts continu +Vout
-14,40 -15,00 -15,60 Volts continu - Vout
Chaîne de courant de sortie 0,2 1,0 A +Vout
0,2 1,0 A - Vout
Voltage Regulation ±1 % +Vout
±4 % - Vout
Règlement de charge ±1 % +Vout
±4 % - Vout

Surintensité de production

protection

1,2 A +Vout 90% de la tension de production évaluée
1,2 A - Vout
Courant court de Circui de production 0 5,0 A +Vout
0 5,0 A - Vout
RMS 15 système mv +Vout

Entrée nominale ; chargement complet ;

20MHz, largeur de bande

15 système mv - Vout
De crête à crête 70 système mv +Vout
70 système mv - Vout

Charge capacitive de

machine

1800 μF +Vout
1800 μF - Vout

1,4 Caractéristiques de réponse dynamique

Paramètre Minute Type Maximum Unités Notes
Changez dans le courant de sortie 400 système mv +Vout Chargez change50%~75%~50% Ioutmax, di/dt= 0.1A/μS
450 - Vout
400 système mv +Vout Charge change50%~75%~50% Ioutmax, di/dt= 0.5A/μS
450 - Vout
Temps de rétablissement dynamique 300 nous
5 Mme À partir du vin à la hausse de vout à 90%
5 %

1,5 Caractéristiques fonctionnelles

Paramètre Minute Type Maximum Unités Notes
Fréquence de commutation 180 200 230 Kilohertz
Permettez le courant de PIN 1 mA
Permettez ("MARCHE/ARRÊT") 1 15 Volts continu Sur-control, logique haute ou flottement
-0,5 0,3 Volts continu -control, logique basse
Protection de surtension 110 130 % Petite charge
Protection de surcharge 110 % Le mode actuel, palpitent courant (la charge évaluée de 100%)
Protection de court-circuit 65 Mode de hoquet, depuis la récupération

1,6 Caractéristiques d'isolement

Paramètre Minute Type Maximum Unités Notes
Tension d'isolement 1500 Volts continu Entrée à la production
1500 Volts continu Dans à la base
500 Volts continu À la base
Résistance d'isolement 100

À 500VDC pour l'examiner si atmosphérique

la pression et le droit est 90%

Capacité d'isolement 1000 PF

Caractéristiques générales

Paramètre Minute Type Maximum Unités Notes
Poids 50 g
Moyenne des temps de bon fonctionnement 1 MHrs

TR-NWT-000332 ; charge de 80%, 300LFM,

40℃ merci

Caractéristiques environnementales

Paramètre Minute Type Maximum Unités Notes
Température de fonctionnement -55 100 La température prolongée et basse de carte PCB
Température de stockage -65 115 Ambiant
Coefficient de température ±0.02 %/℃
Humidité 20 95 %R.H.

Conformité de normes

Paramètre Notes
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Le CEI 61000-4-2

5. VAGUE DE TRAVAIL

Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 0Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 1

Le schéma 1 : Efficacité à la tension nominale de production contre la charge
courant pour le minimum, le nominal, et l'entrée maximum
tension à 25°C.

Le schéma 2 : Efficacité à la tension nominale et à 60% de production
puissance évaluée contre le taux de flux d'air pour l'air ambiant
les températures de 25°C.

Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 2Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 3

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
par 400 LFM avec de l'air découlant de la borne 1 pour borne 3
(tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production à la tension d'entrée nominale
et courant de charge évaluée (20 mV/div). Capacité de charge :
condensateur 0.1μF en céramique et condensateur à tantale 10μF.
Largeur de bande : 20 mégahertz.

Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 4Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 5

Le schéma 5 : Complot thermique de convertisseur au chargement complet
courant (30W) avec de l'air 25°C coulant au taux de
200 LFM. L'air coule à travers le convertisseur
de la borne 3 pour borne 1 (tension d'entrée nominale).

Le schéma 6 : Complot thermique de convertisseur au chargement complet
courant (30W) avec de l'air 25°C coulant au taux de
200 LFM. L'air coule à travers le convertisseur
de l'entrée à la production (tension d'entrée nominale).

Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 6Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 7

Le schéma 7 : Coupure d'ouverture au chargement complet (charge résistive)
(10 ms/div). Tension d'entrée pré-appliquée.
Ch1 : Vout+ (10V/div) ; Ch2 : Vout- (10V/div)
Ch3 : Entrée "MARCHE/ARRÊT" (1V/div)

Le schéma 8 : Temps de chute d'arrêt au chargement complet (10 ms/div).
Ch1 : Vout+ (10V/div) ; Ch2 : Vout- (10V/div)
Ch3 : Entrée "MARCHE/ARRÊT" (1V/div)

Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 8Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 9

Le schéma 9 : Réponse de tension de production au l'étape-changement dedans
courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt =
0.5A/μs). Chapeau de charge : 10μF, tantale de 100 mΩ esr
condensateur et condensateur 0.1μF en céramique. Ch 1 : Vout
(200mV/div).

Le schéma 10 : Réponse de tension de production au l'étape-changement dans la charge

courant (50%-75%-50% d'Iout (maximum) : dI/dt = 0.5A/μs).

Chapeau de charge : 10μF, condensateur à tantale de 30 mΩ esr et

chapeau 0.1μF en céramique. Ch 1 : Vout (200mV/div).

l'information 6.Physical
6,1 Contour mécanique

Le convertisseur 30W de C.C de C.C d'alimentation d'énergie militaire de fiabilité a produit 15 volts XD30-12DB15-PECW 10

Notes :

1. Toutes les goupilles sont diamètre de 1.02mm.
2. Tolérances : x.x ±0.5mm, x.xx ±0.25mm

6,2 Désignations de Pin

Pin non. Nom Fonction
1 Permettez L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
2 Vin (-) Tension d'entrée négative
3 Vin (+) Tension d'entrée positive
4 Vout (+) Tension positive de production
5 COM La terre
6 Vout (-) Tension négative de production
