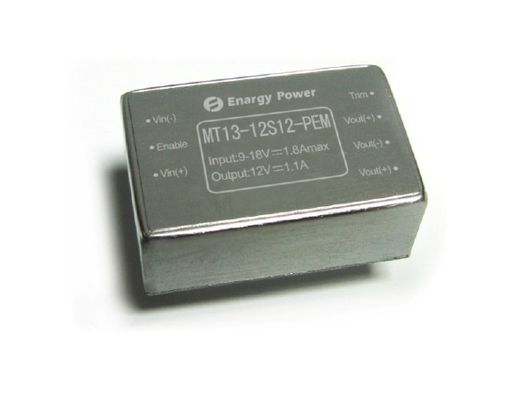

Grand choix 9 d'entrée - le convertisseur 12W de 18V DC-DC a produit 12V MT13-12S12-PEM

Production 12V MT13-12S12-PEM des convertisseurs 12W de DC-DC

Fonctionnalités clé

De puissance de sortie : 13W

Grand choix d'entrée : 9-18Vdc

Efficacité de conversion élevée : 90%

Ligne règlement à ±0.5%

Règlement de charge à ±1.0%

Tension d'isolement : 1,500V

Permettez le contrôle ("MARCHE/ARRÊT")

Produisez la protection de surintensité

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Équilibre -5~+ de tension de production 10 % Vout

Aperçu de produit

L'utilisation de ces de DC-DC modules de convertisseur a avancé des technologies powerprocessing, de contrôle et du conditionnement à l'effectivenessof de représentation, de flexibilité, de sérieux et de coût de providethe un composant mûr de puissance. Clampswitching actif à haute fréquence fournit à la densité de puissance élevée l'efficacité à faible bruit d'andhigh.

1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			24	Volts continu	Continu, inopérant
			18	Volts continu	Continu, fonctionnant
			24	Volts continu	Operatingtransientprotection,<100ms>
Tension d'isolement			1500	Volts continu	Entrée à la production
Température de fonctionnement	-55		100	℃
Température de stockage	-65		125	℃	Température ambiante
Permettez à la tension de Vin-	-0,5		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Chaîne de tension d'entrée	9	12	18	Volts continu
Lock-out de sousvoltage		8,6	8,8	Volts continu	Point de récupération
	8	8,2		Volts continu	Protégez le point
Courant d'entrée maximum			1,8	A	Minute de Vin d'entrée, chargement complet de production
Efficacité		88		%	Entrée évaluée ; Charge évaluée
Dissipation, de réserve		0,4		W	Charge

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	11,85	12,00	12,15	Volts continu	Entrée nominale. Aucune charge
Chaîne de tension de production	11,75	12,00	12,25	Volts continu
Chaîne de courant de sortie	0,01		1,1	A
Ligne règlement		±0.02	±0.50	%
Règlement de charge		±0.5	±1.00	%
Limite actuelle	1,18	1,45		A	Tension 95% de production de nominal
Courant de court-circuit				A
Ondulation (RMS)		10		système mv	Entrée nominale ; chargement complet ; Largeur de bande de 20 mégahertz.
Bruit (de crête à crête)		65		système mv
Chapeau de production maximum			1200	μF

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie		250		système mv	50% à 75% à 50% Iout maximum ; (di/dt=0.1A/μs).
		250		système mv	50% à 75% à 50% Iout maximum ; (di/dt=0.5A/μs).
Temps de rétablissement dynamique		200		µS
Temps de montée de production		50		Mme	À partir du vin à la hausse de vout à 90%
Overshoot d'arrêt		5		%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	180	200	220	Kilohertz
Équilibre de tension de production			10	% de Vout	Équilibre
	5				Équilibre vers le bas
Permettez la tension			0,5	mA
Permettez le contrôle ("MARCHE/ARRÊT") Logique positive	2,5		10	Volts continu	Sur-Control, logique haute ou flottement
	-0,5		1,5	Volts continu	-Control, logique
Protection de surcharge				%	Mode actuel, Pulsecurrent (raredload 100%)
Protection de court-circuit			100	mΩ	Mode de hoquet, depuis la récupération
Protection de surchauffe		105		℃
		90		℃	Point de récupération

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement			1500	Volts continu	Entrée à la production
			1500	Volts continu	Dans à la base
			500	Volts continu	À la base
Résistance d'isolement	100			MΩ	À 500VDC pour l'examiner quand l'atmosphericpressure et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		30		Once (G)
Moyenne des temps de bon fonctionnement (calculée)	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-55		100	℃	La température basse de carte PCB
Température de stockage	-65		125	℃	Température ambiante
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.

4. Conformité de normes

Paramètre	Notes
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Le CEI 61000-4-2

5. Vague et courbes typiques

Le schéma 1 : Efficacité à la tension nominale de production contre loadcurrent pour le minimum, le nominal, et l'inputvoltage maximum à 25°C.

Le schéma 2 : Efficacité à la tension de production et à la puissance 60%rated nominales contre le taux de flux d'air pour des airtemperatures ambiants de 25°C.

Le schéma 3 : Température de l'air de sous-sollicitation de puissance de sortie maximum des courbes vs.ambient pour des taux de flux d'air de 0 LFMthrough 400 LFM avec de l'air découlant de la borne 3 pour borne 1 (tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production au courant d'inputvoltage nominal et de charge évaluée (20 mV/div). Loadcapacitance : condensateur 0.1μF en céramique et condensateur 10μFtantalum. Largeur de bande : 20 mégahertz.

Le schéma 5 : La température ambiante est 25 le ℃, theload porté par la charge (puissance 13W), la carte de formation d'images thermiques.

Le schéma 6 : Coupure d'ouverture au chargement complet (200ms/div). Tension d'entrée pré-appliquée. Ch1 : Vout (5V/div) ; Ch2 : ON/OFFInput (2V/div)

Le schéma 7 : Temps de chute d'arrêt au chargement complet (2 ms/div). Ch1 : Vout (5V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (2V/div)

Le schéma 8 : Réponse de tension de production au courant d'inload d'étape-changement (50%-75%-50% d'Iout (maximum) ; dI/dt =0.1A/μs). Chapeau de charge : 10μF, tantalumcapacitor de 100mΩ esr et condensateur 1μF en céramique. Ch1 : Vout (100mV/div).

Le schéma 9 : Réponse de tension de production au courant de charge d'étape-changein (50%-75%-50% d'Iout (maximum) : dI/dt =0.25A/μs). Chapeau de charge : 220μF, condensateur d'ESRtantalum de 30 mΩ et chapeau 1μF en céramique. Ch1 : Vout (100mV/div)

6. L'information physique

6,1 Contour mécanique

Notes :

1. Toutes autres goupilles sont diamètre de 0.6mm

2. Pin4 et Pin6 sont connexion parallèle. L'utilisateur pourrait réaliser la fonction Vout (+) si reliez ou la goupille deux ou

chacun des deux.

3. Tolérances : x.xx±0.02 dedans. (x.x±0.5mm) .x.xxx±0.010 dedans. (x.xx±0.25mm)

6,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Vin (-)	Tension d'entrée négative
2	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	Vout (-)	Tension négative de production
6	Vout (+)	Tension positive de production
7	Équilibre	Équilibre de tension de production
