Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Enargy
Numéro de modèle: ZG800-250S45-POC
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: Negotiation
Délai de livraison: 1-8 semaines
Conditions de paiement: négociation
Capacité d'approvisionnement: 15000Pcs/week
Contact
Description de produit détaillée
Surligner:

alimentations d'énergie militaire

,

le module de convertisseur continu-continu

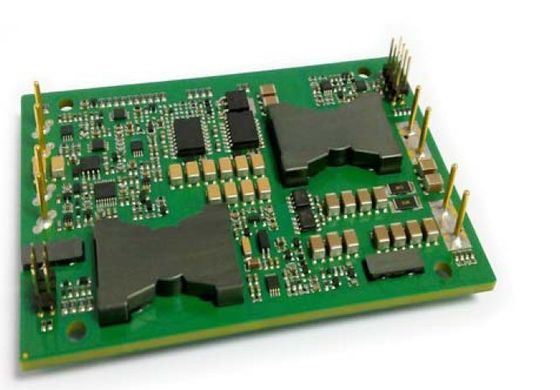

Production 45V ZG800-250S45-POC de l'alimentation d'énergie militaire 800W

Fonctionnalités clé

De puissance de sortie : 800W

Grand choix d'entrée : 180-340Vdc

Efficacité de conversion élevée : Jusqu'à 93%

Ligne règlement à ±0.5%

Règlement de charge à ±0.5%

Fréquence fixe d'opération

Tension d'isolement : 1500V

Répartition de la charge de traitement à 20 unités

Permettez le contrôle ("MARCHE/ARRÊT")

Produisez la protection de surcharge

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Équilibre de tension de production : ±2%

Aperçu de produit

Traitement de puissance d'utilisation de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation active à haute fréquence de bride fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

Le lancement de produit

La série de ZG est un convertisseur à sortie unique indépendamment réglé qui emploie la taille non standard de paquet de brique d'industrie. Le rendement très élevé est un résultat de la topologie brevetée CORP d'ENARGY qui emploie la rectification synchrone et une conception innovatrice de construction pour réduire au minimum la dissipation thermique et pour laisser des densités de puissance extrêmement élevée. La puissance absorbée par le convertisseur est si basse qu'un radiateur ne soit pas exigé, qui épargne le coût, poids, taille, et effort d'application. Tous les composants de puissance et de contrôle sont montés au substrat multicouche de carte PCB avec la technologie de bâti de surface de highyield, ayant pour résultat un produit plus fiable.

1. Caractéristiques électriques

Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase. Tout l'essai de données à Ta=25oC exceptent la définition particulière.

1,1 Capacités absolues

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'entrée

360

Volts continu

Continu, inopérant

340

Volts continu

Continu, fonctionnant

360

Volts continu

Protection passagère de fonctionnement,<100ms>

Tension d'isolement

2000

Volts continu

Entrée à la production

Température de fonctionnement

-55

100

Température de stockage

-65

115

Permettez à la tension de Vin-

-2,0

10

Volts continu

1,2 Entrez les caractéristiques

Paramètre

Minute

Type

Maximum

Unités

Notes

Chaîne de tension d'entrée

180

250

340

Volts continu

Continu

Lock-out de sousvoltage

177

179

Volts continu

Seuil d'ouverture ; charge minimale

125

150

Volts continu

Seuil d'arrêt ; demi charge

Courant d'entrée maximum

5,5

A

Chargement complet ; entrée 180Vdc

Efficacité

93

%

Chargement complet ; Tension d'entrée d'estimation ;

Les schémas 1-2

Courant d'entrée handicapé

20

mA

Permettez le bas de goupille

Recommandez l'entrée externe

Capacité

100

μF

Esr typique 0.1-0.2Ω

1,3 Caractéristiques de production

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension de production de point de consigne

44,55

45,00

45,45

Volts continu

Entrée nominale ; Charge minimum

Chaîne de tension de production

44,1

45,00

45,9

Volts continu

Chaîne de courant de sortie

1

17,8

A

Sujet à la sous-sollicitation de courant ascendant. Le schéma 3-4

Ligne règlement

±0.02

±0.5

%

Basse ligne à la ligne élevée ; chargement complet

Règlement de charge

±0.02

±0.5

%

Charge minimale au chargement complet ; entrée nominale

Régulation de la température

±0.01

±0.02

%/°C

Sur la gamme de température de fonctionnement

Limite actuelle

18,69

21

23,2

A

Tension 95% de production de nominal

Courant de court-circuit

1

21

23,2

A

Tension de production <250 mV="">

Ondulation (RMS)

80

système mv

Entrée nominale ; chargement complet ; 20 mégahertz

largeur de bande, le schéma 9

Bruit (de crête à crête)

450

système mv

Chapeau de production maximum.

1200

μF

Entrée nominale ; chargement complet

Équilibre de tension de production

+2

-2

%

Entrée nominale ; chargement complet

1,4 Caractéristiques de réponse dynamique

Paramètre

Minute

Type

Maximum

Unités

Notes

Changez dans le courant de sortie

(di/dt= 0.1A/μs)

1300

système mv

Entrée nominale, 50% à 75% à 50% Iout maximum ; Le schéma 7

Changez dans le courant de sortie

(di/dt= 2.5A/μs)

1800

système mv

Entrée nominale, 50% à 75% à 50% Iout maximum ; Le schéma 8

Temps de stabilisation

400

μS

Au nom à moins de 1% Vout.

Temps d'ouverture

20

Mme

Chargement complet ; Nom de Vout=90%. Le schéma 5

Temps d'automne d'arrêt

300

μS

Chargement complet ; Nom de Vout=10%. Le schéma 6

Overshoot de tension de production

5

%

1,5 Caractéristiques fonctionnelles

Paramètre

Minute

Type

Maximum

Unités

Notes

Fréquence de commutation

180

200

220

Kilohertz

Étape réglementaire et étape d'isolement

Équilibre (Pin21)

Voir l'équilibre de tension de la partie 7,4 (Pin21)

Produisez l'équilibre de tension

2

%

Équilibre, toVout de Pin d'équilibre (-)

2

%

Équilibre vers le bas, Pin d'équilibre à Vout (+)

Permettez le contrôle ("MARCHE/ARRÊT") (Pin11)

Voir la partie 7,1

Permettez la tension

Permettez le courant de source

2

Volts continu

Permettez le flottement de goupille

1

mA

Permettez le contrôle ("MARCHE/ARRÊT")

Logique positive

2,5

10

Volts continu

Sur-Control, logique haute ou flottement

-0,5

0,2

Volts continu

-Control, logique basse

Tension de Vaux (pin13)

Voir la partie 7,8

Tension de Vaux

Courant de source de Vaux

8,5

Volts continu

Tension auxiliaire de production

20

mA

Protection de surcharge

105

120

130

%

Actuel-Mode, impulsion par le courant d'impulsion

Seuil de limite, (charge de %Rated)

Protection de court-circuit

80

Type : Mode de hoquet, Non-Se verrouillant,

Automatique-Récupération, seuil, court-circuit

Résistance

De surchauffe

Protection

105

Type : Non-Verrouillage, Automatique-Récupération ;

Seuil, la température de carte PCB

15

Hystérésis

1,6 Caractéristiques d'isolement

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'isolement

1500

Volts continu

Entrée à la production

1500

Volts continu

Entrée à la base

500

Volts continu

Production à la base

Résistance d'isolement

100

À 500Vdc pour l'examiner quand la pression atmosphérique et le droit est 90%

Capacité d'isolement

1000

PF

2. Caractéristiques générales

Paramètre

Minute

Type

Maximum

Unités

Notes

Poids

6.1(170)

Once (G)

Encapsulé

Moyenne des temps de bon fonctionnement (calculée)

1

MHrs

TR-NWT-000332 ; charge de 80%, 300LFM,

40℃ merci

3. Caractéristiques environnementales

Paramètre

Minute

Type

Maximum

Unités

Notes

Température de fonctionnement

-55

+100

La température prolongée et basse de carte PCB

Température de stockage

-65

+115

Ambiant

Coefficient de température

±0.02

%/℃

Humidité

20

95

%R.H.

Hygrométrie, sans condensation

4. Conformité de normes

Paramètre

Notes

UL/cUL60950

EN60950

GB4943

Essai de flamme d'aiguille (le CEI 695-2-2)

Examinez de l'assemblée entière ; panneau et composants en plastique UL94V-0 conformes

Le CEI 61000-4-2

5. Spécifications de qualification

Paramètre

Notes

Vibration

10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3

Choc mécanique

minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z

Froid (en fonction)

Annonce IEC60068-2-1

La chaleur humide

IEC60068-2-67 CY

Recyclage de la température

-40°C à 100°C, rampe 15°C/min., 500 cycles

Recyclage électrique/thermique

Vin = minute au chargement maximum et complet, 100 cycles

Marginalité de conception

Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105%

Essai de durée

95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures

Solderability

IEC60068-2-20

6. Vague et courbes typiques

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 0

Le schéma 1 : Efficacité à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 1

Le schéma 2 : Dissipation de puissance à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 2

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre la température de l'air ambiante pour des taux de flux d'air de 0 LFM à 800 LFM avec de l'air découlant de la borne 1 pour borne 4 (tension d'entrée nominale).

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 3

Le schéma 4 : Complot thermique de convertisseur au courant de chargement complet (800W) avec de l'air 25°C coulant au taux de 800 LFM. L'air coule à travers le convertisseur de la borne 1 pour borne 4 (tension d'entrée nominale).

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 4

Le schéma 5 : Coupure d'ouverture au chargement complet (charge résistive) (20 ms/div). Tension d'entrée pré-appliquée. Ch 1 : Vout (20V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (2V/div)

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 5

Le schéma 6 : Temps de chute d'arrêt au chargement complet (1 ms/div). Ch 1 : Vout (20V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (2V/div).

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 6

Le schéma 7 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Chapeau de charge : 10μF, condensateur à tantale de 100 mW esr et condensateur 1μF en céramique. Ch 1 : Vout (1V/div).

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 7

Le schéma 8 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Chapeau de charge : 10μF, condensateur à tantale de 100 mW esr et condensateur 1μF en céramique. Ch 1 : Vout (1V/div).

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 8

Le schéma 9 : Ondulation de tension de production au courant de tension d'entrée nominale et de charge évaluée (200mV/div). Capacité de charge : largeur de bande en céramique du condensateur 1μF et du condensateur à tantale 10μF : 20 mégahertz.

7. L'information physique

7,1 Contour mécanique

C.C-C.C à faible bruit de modules d'alimentations d'énergie militaire a produit 45V ZG800-250S45-POC 9

Notes :

1. Les bornes 1-8 sont 0,6" (1.52mm) diamètre sans épaules.

2. Les bornes 9-22 sont 0,025" place (de 0.64mm).

3. La borne 9 14 a mis en référence à Vin (-). Borne 15 22 référencés pour sentir (-).

4. Tolérances : x.xx ±0.02 dedans. (x.x ±0.5mm), x.xxx ±0.010 dedans. (x.xx ±0.25mm).

7,2 Désignations de Pin

Pin non.

Nom

Fonction

1

Vin (+)

Tension d'entrée positive

2

Vin (+)

Tension d'entrée positive

3

Vin (-)

Tension d'entrée négative

4

Vin (-)

Tension d'entrée négative

5

Vout (-)

Tension négative de production

6

Vout (-)

Tension négative de production

7

Vout (+)

Tension positive de production

8

Vout (+)

Tension positive de production

9

Déphasage

Pour réduire l'entrée ont reflété l'ondulation actuelle et réduire le temps de réponse passager de charge

10

TSB

Autobus thermique d'arrêt

11

Permettez

L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.

12

Synchronisation-Dans

La fréquence d'opération est placée à 200KHz et peut être synchronisée par

horloge externe reliée entre Synchronisation-Dans la goupille et la terre (-) Vin.

13

Vaux

Tension auxiliaire de production

14

Temp.

Moniteur

Aucune utilisation

15

Synchronisation-

Cette goupille contient un signal d'horloge référencé à la goupille de sens (-).

16

FET de joint circulaire

Commande

La clavette de FET fournit une tension CC Environ de 10V au-dessus de la production principale

17

Charge

Partage

Deux modules ou plus peuvent être actionnés en parallèle pour ou l'opération superflue ou supplémentaire

alimentation électrique.

18

Puissance bonne

La bonne goupille de puissance indique l'état de fonctionnement du module

19

Actuel

Moniteur

Le courant de sortie peut être mesuré à partir de cette goupille.

20

Sens (-)

Sens à distance négatif. Le SENS (-) peut être relié à Vout (-) ou à gauche s'ouvrir.

21

Équilibre

Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production.

22

Sentez (+)

Sens à distance positif. Le SENS (+) peut être relié à Vout (+) ou à gauche s'ouvrir.

Coordonnées
Shenzhen YONP Power Co.,Ltd

Personne à contacter: Miss. Angel

Téléphone: 1598940345

Télécopieur: 86-755-3697544

Envoyez votre demande directement à nous (0 / 3000)

Autres Produits
