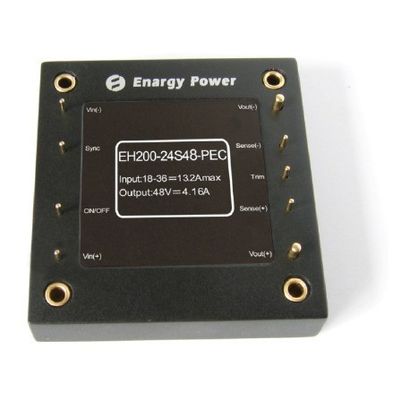

L'alimentation d'énergie militaire faite sur commande 200W a produit 48V 13.2A EH200-24S48-PEC

Production 48V EH200-24S48-PEC de l'alimentation d'énergie militaire 200W

Fonctionnalités clé

Grand choix d'entrée : 18-36 V

De puissance de sortie : 200W

Efficacité de conversion élevée : 94%

Ligne règlement à : ±0.5%

Règlement de charge à : ±0.5%

Lock-out de sousvoltage d'entrée

Équilibre de tension de production : 8% Vout

Protection de surintensité de production

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Permettez le contrôle ("Marche/Arrêt")

Tension d'isolement : 1500Vdc

Aperçu de produit

Traitement de puissance d'utilisation de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation active à haute fréquence de bride fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			45	Volts continu	Continu, inopérant
			40	Volts continu	Continu, fonctionnant
			45	Volts continu	Tension d'impulsion,<100ms>
Tension d'isolement			2000	Volts continu	Entrée à la production
Température de fonctionnement	-40		100	℃	En raison de la température de carte PCB
Température de stockage	-55		105	℃
Permettez – la tension de Vin	-0,5		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Gamme de tension d'entrée	18	24	36	Volts continu
Lock-out de sousvoltage		17,5	17,9	Volts continu	Point de récupération
	15,5	16,5		Volts continu	Protégez le point
Courant d'entrée maximum			13,2	A	Minute de Vin, chargement complet de production
Efficacité		93		%	Entrée évaluée ; charge évaluée
Dissipation, de réserve		15	20	W	Charge minimum Iout=0.2A

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	47,52	48,00	48,48	Volts continu	Entrée nominale ; Aucune charge
Chaîne de tension de production	47,52	48,00	48,48	Volts continu	Entrée nominale ; charge
Chaîne de courant de sortie	0		4,16	A
Ligne règlement			±0.5	%
Règlement de charge			±0.5	%
Limite actuelle	4,3	4,9	5,8	A	Tension 95% de production de nominal
Courant de court-circuit			5	A
Ondulation (RMS)		150		système mv	Entrée nominale ; chargement complet ; 20 mégahertz largeur de bande.
Bruit (de crête à crête)		240		système mv

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie		1		V	50% à 75% à 50% Iout maximum ; (di/dt= 0.1A/μs).
		1,2		V	50% à 75% à 50% Iout maximum ; (di/dt= 2.5A/μs).
Temps de rétablissement dynamique		300		μS
Temps d'ouverture		50		Mme	À partir du vin à la hausse de vout à 90%
Overshoot d'arrêt			5	%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	187	230	255	Kilohertz
Équilibre de production		8		% de Vout	Équilibre
		8			Équilibre vers le bas
Permettez le courant de PIN			0,5	mA
Permettez ("MARCHE/ARRÊT")	2,5		10	Volts continu	Sur-control, logique haute ou flottement
	-0,5		0,5	Volts continu	-Control, logique basse
Protection de surcharge	110	120	140	%	Le mode actuel, palpitent courant (la charge évaluée de 100%)
Protection de surchauffe		105		℃	Protégez le point
		90		℃	Point de récupération

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
	1500			Volts continu	Entrée à la base
	1500			Volts continu	Production à la base
Résistance d'isolement	100			MΩ	À 500Vdc pour l'examiner quand la pression atmosphérique et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		118		Once (G)
Moyenne des temps de bon fonctionnement	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-40		100	℃	La température basse de carte PCB
Température de stockage	-55		105	℃	La température basse de carte PCB
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.

4. Conformité de normes

Paramètre	Notes
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
GB4943
Le CEI 61000-4-2

5. Vague et courbes typiques

Le schéma 1 : Efficacité à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.

Le schéma 2 : Dissipation de puissance à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et le maximum

tension d'entrée à 25°C.

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre la température de l'air ambiante pour des taux de flux d'air de 0 LFM

par 400 LFM avec de l'air découlant de la borne 3 pour borne 1 (tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production au courant de tension d'entrée nominale et de charge évaluée. Capacité de charge : condensateur 0.1μF en céramique et condensateur à tantale 10μF. Largeur de bande : 20 mégahertz.

Le schéma 5 : Complot thermique de convertisseur au courant de chargement complet (200W) avec de l'air 25°C coulant au taux de 200

LFM. L'air coule à travers le convertisseur de la borne 3 pour borne 1 (tension d'entrée nominale).

Le schéma 6 : Complot thermique de convertisseur au courant de chargement complet (200W) avec de l'air 25°C coulant au taux de 200

LFM. L'air coule à travers le convertisseur de l'entrée dans la production (tension d'entrée nominale).

Le schéma 7 : Coupure d'ouverture au chargement complet (charge résistive) (200 ms/div). Tension d'entrée pré-appliquée.

Ch1 : Vout (50V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (5V/div))

Le schéma 8 : Temps de chute d'arrêt au chargement complet (200 ms/div). Ch1 : Vout (50V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (5V/div)

Le schéma 9 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt =

0.1A/μs). Chapeau de charge : 10μF, condensateur à tantale de 100 mΩ esr et condensateur 0.1μF en céramique. Ch 1 : Vout

(1mV/div).

Le schéma 10 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Chapeau de charge : 10μF, condensateur à tantale de 100 mΩ esr et chapeau 0.1μF en céramique. Ch 1 : Vout (1mV/div).

6. L'information physique

6,1 Contour mécanique

Notes :

1. Bornes 5, (3.81mm) diamètre 9.

2. L'autre diamètre des goupilles (2.00mm).

3. Tolérances : x.x ±0.5mm, x.xx ±0.25mm.

6,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Vin (+)	Tension d'entrée positive
2	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
3	Synchronisation	Bout de synchronisation
4	Vin (-)	Tension d'entrée négative
5	Vout (-)	Tension négative de production
6	Sens (-)	L'extérieur compensent (-)
7	Équilibre	Équilibre de tension de production
8	Sens (+)	Tension positive de production
9	Vout (+)	Tension positive de production
