Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC

Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC

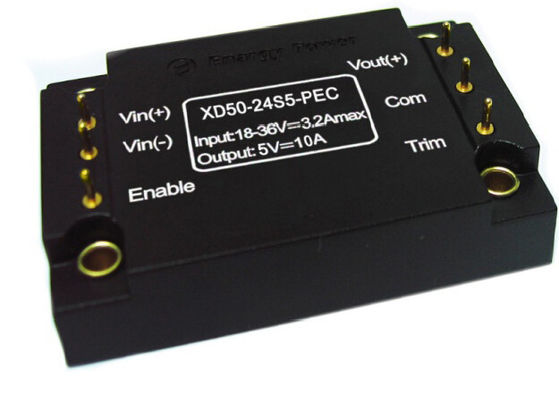

DC-DC Converters 50W Output 5V XD50-24S5-PEC

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Enargy
Numéro de modèle: XD50-24S5-PEC

Conditions de paiement et expédition:

Quantité de commande min: 1pcs
Prix: Negotiation
Délai de livraison: 1-8 semaines
Conditions de paiement: négociation
Capacité d'approvisionnement: 1000pcs/week
Contactez maintenant
Description de produit détaillée

Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC



Caractéristiques :

Grand choix d'entrée : 18 ‐ 36 V

De puissance de sortie : 50W

Efficacité de conversion élevée : 90%

Ligne règlement à : ±1%

Règlement de charge à : ±1%

Entrée sous le ‐ de serrure de tension de ‐

‐ 8~+10% Vout de trim± de tension de production

Production au-dessus de la protection de courant de ‐

Protection de court-circuit de mode de hoquet

Production au-dessus de la protection de tension de ‐

Permettez le contrôle ("Marche/Arrêt")

Tension d'isolement (entrée à la production) : 1500Vdc



Aperçu de produit :

Puissance avancée d'utilisation de ces de C.C de ‐ de C.C modules de convertisseur

traitement, contrôle et technologies du conditionnement à

assurez la représentation, la flexibilité, la fiabilité et le coût

efficacité d'un composant mûr de puissance. Haut

la commutation active de bride de fréquence fournit la puissance élevée

densité avec le rendement à faible bruit et élevé.



1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'entrée





40

Volts continu

Continu, inopérant





36

Volts continu

Continu, fonctionnant





40

Volts continu

Tension d'impulsion,<100ms>

Tension d'isolement





2000

Volts continu

Entrée à la production

Température de fonctionnement

-40



100

En raison de la température de carte PCB

Température de stockage

-55



105



Permettez - la tension de Vin

-2



15

Volts continu





1,2 Entrez les caractéristiques

Paramètre

Minute

Type

Maximum

Unités

Notes

Gamme de tension d'entrée fonctionnante

18

24

36

Volts continu



Lock-out de sousvoltage d'entrée

17,0

17,5

17,9

Volts continu

Point de récupération

16

16,5

17,0

Volts continu

Protégez le point

Courant d'entrée maximum





3,5

A

Minute de Vin, chargement complet de production

Efficacité



88



%

Entrée évaluée ; charge évaluée

Dissipation, de réserve



2

5

W

Aucune charge



1,3 Caractéristiques de production

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension de production de point de consigne

4,95

5,00

5,05

Volts continu

Tension d'entrée évaluée, charge

Chaîne de tension de production

4,90

5,00

5,10

Volts continu



Chaîne de courant de sortie

0



10

A



Voltage Regulation



±0.2

±1

%



Règlement de charge



±0.2

±1

%



Protection de surintensité de production



12,5



A

90% de la tension de production évaluée

Courant court de Circui de production



10

20

A



RMS



15



système mv

Entrée nominale ; chargement complet ; 20MHz, largeur de bande

de crête à crête



75



système mv

Charge capacitive de themachine





4000

μF





1,4 Caractéristiques de réponse dynamique

Paramètre

Minute

Type

Maximum

Unités

Notes

Changez dans le courant de sortie



250



système mv

Chargez change50%~75%~50% Iout maximum, di/dt=

0.1A/μS



250



système mv

Chargez change50%~75%~50% Iout maximum, di/dt=

0.5A/μS

Temps de rétablissement dynamique





300

nous



Temps d'ouverture



5



Mme

À partir du vin à la hausse de vout à 90%

Overshoot d'arrêt





5

%





1,5 Caractéristiques fonctionnelles

Paramètre

Minute

Type

Maximum

Unités

Notes

Fréquence de commutation

180

200

230

Kilohertz



Équilibre de production





10

% de Vout

Équilibre





8

Équilibre vers le bas

Permettez le courant





1

mA



Permettez ("MARCHE/ARRÊT")

1



15

Volts continu

Sur-control, logique haute ou flottement

-0,5



0,3

Volts continu

-control, logique basse

Protection de surtension

110



130

%

Charge

Protection de surcharge

110





%

Le mode actuel, palpitent courant (la charge rared par 100%)

Protection de court-circuit





65

Mode de hoquet, depuis la récupération



1,6 Caractéristiques d'isolement

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'isolement

1500





Volts continu

Entrée à la production

1500





Volts continu

Dans à la base

500





Volts continu

À la base

Résistance d'isolement

100





À 500VDC pour l'examiner si atmosphérique

la pression et le droit est 90%

Capacité d'isolement



1000



PF





2. Caractéristiques générales

Paramètre

Minute

Type

Maximum

Unités

Notes

Poids



25



g



Moyenne des temps de bon fonctionnement

1





MHrs

TR-NWT-000332 ; charge de 80%, 300LFM,

40℃ merci



3. Caractéristiques environnementales

Paramètre

Minute

Type

Maximum

Unités

Notes

Température de fonctionnement

-40



100

La température prolongée et basse de carte PCB

Température de stockage

-55



105

Ambiant

Coefficient de température





±0.02

%/℃



Humidité

20



95

%R.H.





4. Conformité de normes

Paramètre

Notes

MIL-STD-704



MIL-STD-1399



MIL-STD-810



UL/cUL60950



EN60950



GB4943



Le CEI 61000-4-2







5. VAGUE DE TRAVAIL

Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DCProduction 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC

Le schéma 1 : Efficacité à la tension nominale de production contre la charge
courant pour le minimum, le nominal, et l'entrée maximum
tension à 25°C.

Le schéma 2 : Efficacité à la tension nominale de production et
puissance évaluée de 60% contre le taux de flux d'air pour l'air ambiant
les températures de 25°C.



Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DCProduction 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
par 400 LFM avec de l'air découlant de la borne 1 pour borne 3
(tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production à la tension d'entrée nominale
et courant de charge évaluée. Capacité de charge : 0.1μF en céramique
condensateur et condensateur à tantale 10μF. Largeur de bande : 20
Mégahertz.



Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DCProduction 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC

Le schéma 5 : Complot thermique de convertisseur au chargement complet
courant (50W) avec de l'air 25°C coulant au taux de 200
LFM. L'air coule à travers le convertisseur de la borne 1 dans
borne 3 (tension d'entrée nominale).

Le schéma 6 : Complot thermique de convertisseur au chargement complet
courant (50W) avec de l'air 25°C coulant au taux de 200
LFM. L'air coule à travers le convertisseur de l'entrée
pour produire (tension d'entrée nominale).



Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DCProduction 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC

Le schéma 7 : Coupure d'ouverture au chargement complet (charge résistive)
(10ms/div). Tension d'entrée pré-appliquée.
Ch1 : Vout (2V/div)
Ch2 : Entrée "MARCHE/ARRÊT" (500mV/div)

Le schéma 8 : Temps de chute d'arrêt au chargement complet (10 ms/div).
Ch1 : Vout (2V/div)
Ch2 : Entrée "MARCHE/ARRÊT" (500mV/div)



Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DCProduction 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC

Le schéma 9 : Réponse de tension de production au l'étape-changement dedans
courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt =
0.1A/μs). Chapeau de charge : 10μF, tantale de 100mΩ esr
condensateur et condensateur 0.1μF en céramique.
Ch1 : Vout (500mV/div)

Le schéma 10 : Réponse de tension de production au l'étape-changement dans la charge
courant (50%-75%-50% d'Iout (maximum) : dI/dt =2.5A/μs). Charge
chapeau : 10μF, condensateur à tantale de 30 mΩ esr et 0.1μF
chapeau en céramique. Ch1 : Vout (500mV/div)





L'information de 6 examens médicaux
6,1 Contour mécanique

Production 5V XD50-24S5-PEC des convertisseurs 50W de DC-DC



Notes :
1. Toutes les goupilles sont (1.02mm) diamètre.
2.Tolerances : x.x ±0.5mm, x.xx ±0.25mm



6,2 Désignations de Pin

Pin non.

Nom

Fonction

1

Permettez

L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.

2

Vin (-)

Tension d'entrée négative

3

Vin (+)

Tension d'entrée positive

4

Vout (+)

Tension positive de production

5

COM

La terre

6

Équilibre

Tension négative de production
