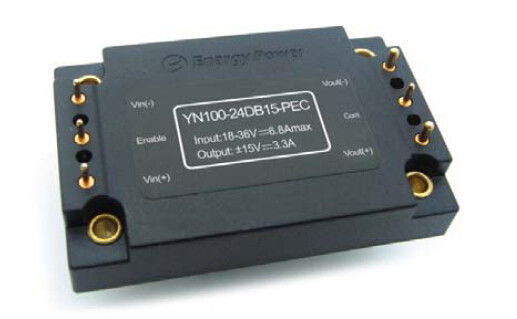

Production 15V YN100-24DB15-PEC des convertisseurs 100W de DC-DC
Fonctionnalités clé
De puissance de sortie : 100W
Grand choix d'entrée : 18-36Vdc
Efficacité de conversion élevée : Jusqu'à 91%
Ligne règlement à ±1%
Règlement de charge à ±1%
Tension d'isolement : 1500V
Permettez le contrôle ("MARCHE/ARRÊT")
Produisez la protection de surintensité
Protection de court-circuit de mode de hoquet
Protection de surchauffe
Lock-out de sousvoltage d'entrée
Aperçu de produit
Puissance avancée d'utilisation de ces de DC-DC modules de convertisseur
traitement, contrôle et technologies du conditionnement pour fournir
la rentabilité de représentation, de flexibilité, de fiabilité et
d'un composant mûr de puissance. Bride active à haute fréquence
la commutation fournit à la densité de puissance élevée à faible bruit et
rendement élevé.
1. Caractéristiques électriques
1,1 Capacités absolues
Paramètre | Minute | Type | Maximum | Unités | Notes |
Tension d'entrée | 40 | Volts continu | Continu, inopérant | ||
38 | Volts continu | Continu, fonctionnant | |||
40 | Volts continu | Protection passagère de fonctionnement,<100ms> | |||
Tension d'isolement | 2000 | Volts continu | Entrée à la production | ||
Température de fonctionnement | -40 | 100 | ℃ | En raison de la température de carte PCB | |
Température de stockage | -55 | 105 | ℃ | ||
Permettez - la tension de Vin | -0,5 | 10 | Volts continu |
1,2 Entrez les caractéristiques
Paramètre | Minute | Type | Maximum | Unités | Notes |
Chaîne de tension d'entrée | 18 | 24 | 36 | Volts continu | |
Lock-out de sousvoltage | 17,5 | 17,9 | Volts continu | Point de récupération | |
15,5 | 16,5 | Volts continu | Protégez le point | ||
Courant d'entrée maximum | 6,8 | A | Minute de Vin, chargement complet de production | ||
Efficacité | 90 | % | Entrée évaluée ; Charge évaluée | ||
Dissipation, de réserve | 12 | W | Aucune charge |
1,3 Caractéristiques de production
Paramètre | Minute | Type | Maximum | Unités | Notes | |
Tension de production de point de consigne | 14,85 | 15 | 15,15 | Volts continu | +Vout | Tension d'entrée évaluée, aucune charge |
-14,85 | -15 | -15,15 | Volts continu | - Vout | ||
Chaîne de tension de production | 14,55 | 15 | 15,45 | Volts continu | +Vout | Tension d'entrée évaluée, charge |
-14,55 | -15 | -15,45 | Volts continu | - Vout | ||
Chaîne de courant de sortie | 0 | 3,33 | A | +Vout | En même temps augmentation deux la charge | |
0 | 3,33 | A | - Vout | |||
Ligne règlement | ±0.5 | ±1 | % | +Vout | En même temps augmentation deux la charge | |
±0.5 | ±1 | % | - Vout | |||
Règlement de charge | ±0.5 | ±1 | % | +Vout | En même temps augmentation deux la charge | |
±0.5 | ±1 | % | - Vout | |||
Surintensité de production protection |
3,5 | 4 | 4,4 | A | +Vout | 95% de la tension de production évaluée, charge |
3,5 | 4 | 4,4 | A | - Vout | ||
Courant de court-circuit | 4 | A | +Vout | Court-circuit deux simultané | ||
4 | A | - Vout | ||||
Ondulation (RMS) | 100 | système mv | +Vout |
Entrée nominale ; chargement complet ; 20 mégahertz largeur de bande. |
||
100 | système mv | - Vout | ||||
Bruit (de crête à crête) | 150 | système mv | +Vout | |||
150 | système mv | - Vout | ||||
Charge capacitive du themachine |
2200 | μF | +Vout | |||
2200 | μF | - Vout |
1,4 Caractéristiques de réponse dynamique
Paramètre | Minute | Type | Maximum | Unités | Notes |
Changez dans le courant de sortie | 480 | système mv |
50% à 75% à 50% Iout maximum ; (di/dt= 0.1A/μs) |
||
600 | système mv |
50% à 75% à 50% Iout maximum ; (di/dt= 2.5A/μs) |
|||
Temps de rétablissement dynamique | 300 | μS | |||
Temps d'ouverture | 30 | Mme | À partir du vin à la hausse de vout à 90% | ||
Overshoot d'arrêt | 5 | Mme |
1,5 Caractéristiques fonctionnelles
Paramètre | Minute | Type | Maximum | Unités | Notes |
Fréquence de commutation | 187 | 230 | 255 | Kilohertz | |
Permettez le courant | 10 | mA | |||
Permettez ("MARCHE/ARRÊT") | 3,5 | 10 | Volts continu | Sur-control, logique haute ou flottement | |
-0,5 | 0,5 | Volts continu | -control, logique basse | ||
Protection de surcharge | 105 | 115 | 130 | % | Le mode actuel, palpitent courant (la charge rared par 100%) |
Protection de court-circuit | 65 | mΩ | Mode de hoquet, depuis la récupération | ||
Protection sur- de la température | 105 | ℃ | Protégez le point, en raison de la température de carte PCB | ||
90 | ℃ | Point de récupération |
1,6 Caractéristiques d'isolement
Paramètre | Minute | Type | Maximum | Unités | Notes |
Tension d'isolement | 1500 | Volts continu | Entrée à la production | ||
1500 | Volts continu | Entrée à la base | |||
500 | Volts continu | Production à la base | |||
Résistance d'isolement | 100 | MΩ |
À 500Vdc pour l'examiner si atmosphérique la pression et le droit est 90% |
||
Capacité d'isolement | 1000 | PF |
2. Caractéristiques générales
Paramètre | Minute | Type | Maximum | Unités | Notes |
Poids | 2.8(80) | Once (G) | |||
Moyenne des temps de bon fonctionnement (calculée) | 1 | MHrs |
TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci |
3. Caractéristiques environnementales
Paramètre | Minute | Type | Maximum | Unités | Notes |
Température de fonctionnement | -40 | 100 | ℃ | la température basse de carte PCB | |
Température de stockage | -55 | 105 | ℃ | Ambiant | |
Coefficient de température | ±0.02 | %/℃ | |||
Humidité | 20 | 95 | %R.H. |
4. Conformité de normes
Paramètre | Notes |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
UL/cUL60950 | |
EN60950 | |
GB4943 | |
Le CEI 61000-4-2 |
5. Vague et courbes typiques
Le schéma 1 : Efficacité à la tension nominale de production contre.
courant de charge pour le minimum, le nominal, et le maximum
tension d'entrée à 25°C.
Le schéma 2 : Efficacité à la tension nominale et à 60% de production
puissance évaluée contre le taux de flux d'air pour des températures de l'air ambiantes de
25°C, 40°C, et 55°C (tension d'entrée nominale).
Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
400 LFM avec de l'air découlant de la borne 3 pour borne 1 (entrée nominale
tension).
Le schéma 4 : Ondulation de tension de production à l'entrée nominale
courant de tension et de charge évaluée (20 mV/div). Charge
capacité : condensateur 0.1μF et tantale 10μF en céramique
condensateur. Largeur de bande : 20 mégahertz.
Le schéma 5 : Complot thermique de convertisseur au chargement complet
courant (150W) avec de l'air 25°C coulant au taux de
200 LFM. L'air coule à travers le convertisseur de
borne 3 pour borne 1 (tension d'entrée nominale).
Le schéma 6 : Complot thermique de convertisseur au chargement complet
courant (150W) avec de l'air 25°C coulant au taux de
200 LFM. L'air coule à travers le convertisseur de
entrée à la production (tension d'entrée nominale).
Le schéma 7 : Coupure d'ouverture au chargement complet (charge résistive)
(20ms/div). Tension d'entrée pré-appliquée.
Ch1 : Vout (10V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (2V/div)
Le schéma 8 : Temps de chute d'arrêt au chargement complet (40 ms/div).
Ch1 : Vout (10V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (2V/div)
Le schéma 9 : Réponse de tension de production au l'étape-changement dedans
courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt =
0.1A/μs). Chapeau de charge : 10μF, tantale de 100 mΩ esr
condensateur et condensateur 0.1μF en céramique. Ch1 : Vout+
(200mV/div), Ch2 : Vout- (200mV/div).
Le schéma 10 : Réponse de tension de production au l'étape-changement dans la charge
courant (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Charge
chapeau : 470μF, condensateur à tantale de 30 mW esr et 0.1μF en céramique
chapeau. Ch1 : Vout+ (200mV/div), Ch2 : Vout- (200mV/div).
6. L'information physique
6,1 Contour mécanique
Notes :
1. Les bornes 4, 6 sont diamètre de 1.52mm avec le diamètre de 2.16mm.
2. Les bornes 1-3 sont diamètre de 1.02mm avec le diamètre de 1.65mm.
3. Tolérances : x.x ±0.5mm.x.xx ±0.25mm
6,2 Désignations de Pin
Pin non. | Nom | Fonction |
1 | Vin (+) | Tension d'entrée positive |
2 | Permettez | L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut. |
3 | Vin (-) | Tension d'entrée négative |
4 | Vout (-) | Tension négative de production |
5 | COM | La terre |
6 | Vout (+) | Tension positive de production |
