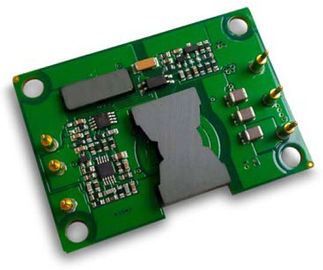

Production 5V 8A XD40-24S5-POCW des convertisseurs 40W de DC-DC

Fonctionnalités clé

De puissance de sortie : 40W

Grand choix d'entrée : 20-60Vdc

Efficacité de conversion élevée : Jusqu'à 91%

Ligne règlement à ±1%

Règlement de charge à ±1%

Fréquence fixe d'opération

Tension d'isolement : 1500V

Permettez le contrôle ("MARCHE/ARRÊT")

Produisez la protection de surtension

Produisez la protection de surcharge

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Équilibre de tension de production : -8~+10%

Aperçu de produit

Puissance avancée d'utilisation de ces de DC-DC modules de convertisseur

traitement, contrôle et technologies du conditionnement pour fournir

la rentabilité de représentation, de flexibilité, de fiabilité et

d'un composant mûr de puissance. Bride active à haute fréquence

la commutation fournit à la densité de puissance élevée à faible bruit et

rendement élevé.

1. Caractéristiques électriques

Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase. Tout l'essai de données à Ta=25oC exceptent la définition particulière.

1,1 Capacités absolues

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'entrée

65

Volts continu

Continu, inopérant

60

Volts continu

Continu, fonctionnant

65

Volts continu

Protection passagère de fonctionnement,<100ms>

Tension d'isolement

2000

Volts continu

Entrée à la production

Température de fonctionnement

-55

100

Température de stockage

-55

125

Permettez - la tension de Vin

-2,0

10

Volts continu

1,2 Entrez les caractéristiques

Paramètre

Minute

Type

Maximum

Unités

Notes

gamme de tension d'entrée

20

48

60

Volts continu

Continu

Lock-out de sousvoltage

19,0

19,5

19,9

Volts continu

Seuil d'ouverture

18,0

18,5

19,0

Volts continu

Seuil d'arrêt

Courant d'entrée maximum

2,5

A

Chargement complet ; entrée 20Vdc

Efficacité

89

%

Les schémas 1-4

Dissipation

5

W

Aucune charge

Courant d'entrée handicapé

5

mA

Permettez le bas de goupille

Recommandez l'entrée externe

Capacité

100

uF

Esr typique 0.1-0.2W

1,3 Caractéristiques de production

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension de production de point de consigne

4,95

5,00

5,05

Volts continu

Entrée nominale ; Aucune charge

Chaîne de tension de production

4,90

5,00

5,10

Volts continu

Aucune charge à la charge maximum

Chaîne de courant de sortie

0

8

A

Sujet à la sous-sollicitation thermique, 100LFM,

Les schémas 5 - 8

Ligne règlement

±0.2

±1

%

Basse ligne à la ligne élevée ; chargement complet

Règlement de charge

±0.2

±1

%

Aucune charge au chargement complet ; entrée nominale

Régulation de la température

±0.002

±0.02

%/°C

Sur la gamme de température de fonctionnement

Limite actuelle

11

A

Tension 90% de production de nominal

Courant de court-circuit

0

10

20

A

Tension de production <250 mV="">

Ondulation (RMS)

15

système mv

Entrée nominale ; chargement complet ; 20 mégahertz

largeur de bande ; Voir le schéma 13

Ébruitez (de crête à crête)

75

système mv

Chapeau de production maximum.

2200

μF

Entrée nominale ; chargement complet

Équilibre de tension de production

-8

+10

%

Entrée nominale ; chargement complet

1,4 Caractéristiques de réponse dynamique

Paramètre

Minute

Type

Maximum

Unités

Notes

Changez dans le courant de sortie

(di/dt= 0.1A/us)

250

système mv

50% à 75% à 50% Iout maximum ; Le schéma 11

Changez dans le courant de sortie

(di/dt= 2.5A/us)

250

système mv

50% à 75% à 50% Iout maximum ; Le schéma 12

Temps de stabilisation

300

nous

Au nom à moins de 1% Vout.

Temps d'ouverture

5

Mme

Chargement complet ; Nom de Vout=90%. Le schéma 9

Temps de chute d'arrêt

2

Mme

Chargement complet ; Nom de Vout=10%. Le schéma 10

Overshoot de tension de production

5

%

1,5 Caractéristiques fonctionnelles

Paramètre

Minute

Type

Maximum

Unités

Notes

Fréquence de commutation

180

200

230

Kilohertz

Étape réglementaire et étape d'isolement

Équilibre (Pin6)

Voir l'équilibre de tension de la partie 7,2 (Pin6)

Produisez l'équilibre de tension

10

%

Équilibre, Pin d'équilibre (-) à Vout.

8

%

Équilibre vers le bas, Pin d'équilibre (+) à Vout.

Permettez le contrôle ("MARCHE/ARRÊT") (Pin1)

Voir la partie 7,1

Permettez la tension

Permettez le courant de source

15

Volts continu

Permettez le flottement de goupille

1

mA

Permettez le contrôle ("MARCHE/ARRÊT")

Logique positive

1,0

15

Volts continu

Sur-Control, logique haute ou flottement

-0,5

0,3

Volts continu

-Control, logique basse

Protection de surtension

120

%

Protection de surcharge

120

%

Actuel-Mode, impulsion par le courant d'impulsion

Seuil de limite, (charge de %Rated)

Protection de court-circuit

65

Type : Mode de hoquet, Non-Se verrouillant,

Automatique-Récupération, seuil, court-circuit

Résistance

1,6 Caractéristiques d'isolement

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'isolement

1500

Volts continu

Entrée à la production

Résistance d'isolement

10

À 500VDC pour l'examiner si atmosphérique

la pression et le droit est 90%

Capacité d'isolement

1000

PF

2. Caractéristiques générales

Paramètre

Minute

Type

Maximum

Unités

Notes

Poids

0.88(25)

Once (G)

Cadre ouvert

Moyenne des temps de bon fonctionnement (calculée)

1

MHrs1

TR-NWT-000332 ; charge de 80%, 300LFM,

40℃ merci

3. Caractéristiques environnementales

Paramètre

Minute

Type

Maximum

Unités

Notes

Température de fonctionnement

-55

+100

La température prolongée et basse de carte PCB

Température de stockage

-55

+125

Ambiant

Coefficient de température

±0.02

%/℃

Humidité

20

95

%R.H.

Hygrométrie, sans condensation

4. Conformité de normes

Paramètre

Notes

UL/cUL60950

EN60950

GB4943

Essai de flamme d'aiguille (le CEI 695-2-2)

examinez de l'assemblée entière ; panneau et composants en plastique UL94V-0 conformes

Le CEI 61000-4-2

5. Spécifications de qualification

Paramètre

Notes

Vibration

10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3

Choc mécanique

minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z

Froid (en fonction)

Annonce IEC60068-2-1

La chaleur humide

IEC60068-2-67 CY

Recyclage de la température

-40°C à 100°C, rampe 15°C/min., 500 cycles

Recyclage électrique/thermique

Vin = minute au chargement maximum et complet, 100 cycles

Marginalité de conception

Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105%

Essai de durée

95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures

Solderability

IEC60068-2-20

6. Vague et courbes typiques

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 0Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 1

Le schéma 1 : Efficacité à la tension nominale de production contre la charge
courant pour le minimum, le nominal, et la tension d'entrée maximum
à 25°C.

Le schéma 2 : Efficacité à la tension nominale et à 60% de production
puissance évaluée contre le taux de flux d'air pour des températures de l'air ambiantes de
25°C, 40°C, et 55°C (tension d'entrée nominale).

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 2Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 3

Le schéma 3 : Dissipation de puissance à la tension nominale de production contre.
courant de charge pour le minimum, le nominal, et l'entrée maximum
tension à 25°C.

Le schéma 4 : Dissipation de puissance à la tension nominale de production et
puissance évaluée de 60% contre le taux de flux d'air pour l'air ambiant
les températures de 25°C, de 40°C, et de 55°C (entrée nominale
tension).

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 4Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 5

Le schéma 5 : Courbes de sous-sollicitation de puissance de sortie maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
400 LFM avec de l'air découlant de la borne 1 pour borne 3 (entrée nominale
tension).

Le schéma 6 : Complot thermique de convertisseur au courant de charge de 8 ampères
(40W) avec de l'air 25°C coulant au taux de 200 LFM. L'air est
écoulement à travers le convertisseur de la borne 1 pour borne 3 (nominal
tension d'entrée).

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 6Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 7

Le schéma 7 : Courbes de puissance-sous-sollicitation de production maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
400 LFM avec de l'air découlant de l'entrée dans la production (nominal
tension d'entrée).

Le schéma 8 : Complot thermique de convertisseur au courant de charge de 8 ampères
(40W) avec de l'air 25°C coulant au taux de 200 LFM. L'air est
écoulement à travers le convertisseur de l'entrée dans la production (nominal
tension d'entrée).

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 8Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 9

Le schéma 9 : Coupure d'ouverture au chargement complet (charge résistive) (2
ms/div). Tension d'entrée pré-appliquée. Ch 1 : Vout (2V/div). Ch
2 : Entrée "MARCHE/ARRÊT" (200mV/div)

Le schéma 10 : Temps de chute d'arrêt au chargement complet (2 ms/div).
Ch 1 : Vout (2V/div)
Ch 2 : Entrée "MARCHE/ARRÊT" (200m V/div)

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 10Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 11

Le schéma 11 : Réponse de tension de production au l'étape-changement dans la charge
actuel (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Charge
chapeau : 10μF, condensateur à tantale de 100 mW esr et 0.1uF
condensateur en céramique. Ch 1 : Vout (200mV/div).

Le schéma 12 : Réponse de tension de production au l'étape-changement dans la charge
courant (50%-75%-50% d'Iout (maximum) : dI/dt = 0.5A/μs). Charge
chapeau : 10μF, condensateur à tantale de 30 mW esr et 0.1uF
chapeau en céramique. Ch 1 : Vout (200mV/div).

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 12

Le schéma 13 : Ondulation de tension de production à la tension d'entrée nominale
et courant de charge évaluée (20 mV/div). Capacité de charge : 1μF
condensateur en céramique et condensateur à tantale 10μF. Largeur de bande :
20 mégahertz. Voir le schéma 13 et pièce le 7ème.

7. Caractéristiques de fonction
7,1 Permettez le contrôle ("MARCHE/ARRÊT") (borne 1)
La goupille de permettre permet au module d'alimentation d'être commuté en marche et en arrêt électroniquement. La fonction ("MARCHE/ARRÊT") de permettre est
utile pour conserver la puissance de batterie, pour l'application pulsée de puissance ou pour la puissance ordonnançant.
La goupille de permettre est mise en référence - au Vin. Elle est tirée vers le haut intérieurement, ainsi aucune source extérieure de tension n'est exigée. Un ouvert
le commutateur de collecteur (ou ouvrez le drain) est recommandé pour le contrôle de la goupille de permettre.
À l'aide de la goupille de permettre, assurez-vous que la référence est vraiment - la goupille de Vin, pas en avant de l'IEM filtrant ou
éloigné à partir de l'unité. Optiquement l'accouplement du signal de commande et localiser le coupleur opto directement au module vont le faire
évitez l'un de ces problèmes. Si la goupille de permettre n'est pas utilisée, elle peut être laissée le flottement (logique positive) ou être reliée - au Vin
goupille (logique négative). Figure les détails d'A cinq circuits possibles pour conduire la goupille "MARCHE/ARRÊT". La figure B est un regard détaillé de
les circuits "MARCHE/ARRÊT" internes.

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 13Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 14

Figure A : Divers circuits pour conduire la goupille "MARCHE/ARRÊT".

Figure B : Circuits "MARCHE/ARRÊT" internes de goupille

7,2 Équilibre de tension (borne 6)
La tension de production peut être ajustée en haut ou en bas avec une résistance externe. La tension de production augmentera quand
la résistance externe de règlage est reliée entre la goupille d'équilibre et de COM. La tension de production diminuera quand
la résistance externe de règlage est reliée entre la goupille d'équilibre et de Vout (+). (Figure C).

Équilibre de production

Équilibre-

Pin d'équilibre à COM

Équilibre-Vers le bas

Pin d'équilibre à Vout (+)

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 15

Figure C : circuit externe d'équilibre de Production-tension

7,3 Caractéristiques de protection
·Lock-out de sousvoltage d'entrée : Le convertisseur est conçu pour s'éteindre quand la tension d'entrée est si basse, aidant évitent
un problème d'instabilité de système d'entrée, les circuits de lock-out est un comparateur avec l'hystérésis de C.C. Quand la tension d'entrée est
augmentation, elle doit dépasser la valeur- d'ouverture typique seuil de tension (énumérée à la page de spécifications) avant le convertisseur
s'allumera. Une fois que le convertisseur est allumé, la tension d'entrée doit tomber au-dessous de la valeur- seuil d'arrêt typique de tension
avant le convertisseur s'éteindra.
·Limite de courant de sortie : La limite actuelle maximum demeure constante comme chutes de tension de production. Cependant, une fois que
l'impédance du court à travers la production est assez petite pour faire pour produire la chute de tension au-dessous de la production spécifique
Tension d'arrêt d'Actuel-Limite de C.C, le convertisseur dans l'état indéfini de protection de court-circuit de mode de hoquet jusqu'au
l'état de court-circuit est enlevé. Ceci empêche le chauffage excessif du convertisseur ou du panneau de charge.
·Arrêt de surchauffe : Une sonde de température sur le convertisseur sent la température moyenne du module.
Le circuit thermique d'arrêt est conçu pour tourner le convertisseur outre de quand la température à l'emplacement senti atteint
la valeur de surchauffe d'arrêt. Elle permettra au convertisseur de s'allumer encore quand la température du senti
les chutes d'emplacement par la quantité de l'arrêt de surchauffe remettent en marche la valeur d'hystérésis.
8. Considération typique d'application et de conception
8,1 Circuit typique d'application

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 16

Figure D : Circuit typique d'application (unité de logique négative, de manière permanente permise).

8,2 Filtrage d'entrée

Les convertisseurs de DC-DC, par nature, produisent de significatif
niveaux des bruits conduits et rayonnés.
les bruits conduits ont inclus le mode et le différentiel communs
bruits de mode. Le bruit commun de mode est directement rapporté
à la capacité parasite efficace entre la puissance
la terre de conducteurs et de châssis d'entrée de module.
le bruit différentiel de mode est à travers les conducteurs d'entrée. Il est
a recommandé d'avoir un certain niveau de suppression d'IEM à
le module d'alimentation.
Le bruit conduit sur les lignes électriques d'entrée peut se produire
en tant que courants de bruit de différentiel ou de commun-mode.
la norme exigée pour les émissions conduites est EN55022
Classe A (FCC Part15). (Voir la figure E)

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 17

9. Examinez la méthode
9,1 Produisez l'essai d'ondulation et de bruit :
L'ondulation de production se compose de transitoires de bruit d'ondulation de fréquence fondamentale et de commutation de haute fréquence.
l'ondulation de changement fondamentale de fréquence (ou l'ondulation de base) est dans le 100KHz à la gamme 1MHz ; la commutation à haute fréquence
la transitoire de bruit (ou le bruit de commutation) est dans les 10 mégahertz à la gamme 50MHz. Le bruit de commutation est normalement spécifié avec 20
Largeur de bande de mégahertz pour inclure tous les harmoniques significatifs pour les transitoires de bruit.
La manière la plus facile de mesurer l'ondulation et le bruit de production est d'employer un bout de sonde d'oscilloscope et un anneau de la terre pressés
directement contre le convertisseur de puissance produisez les goupilles, comme montré ci-dessous. Ceci établit le rapport le plus court possible à travers
les terminaux de production. L'agrafe moulue de sonde d'oscilloscope devrait ne jamais être utilisée dans la mesure d'ondulation et de bruit.
l'agrafe moulue agira non seulement en tant qu'antenne et collecte l'énergie à haute fréquence rayonnée, mais elle présentera
bruit de commun-mode à la mesure aussi bien.
L'installation d'essai standard pour des mesures d'ondulation et de bruit est montrée dans la figure F. Une prise de sonde (Tektronix, P.N.
131.0258-00) est employés pour que les mesures éliminent la collecte de bruit liée à la longue agrafe moulue des sondes de portée.

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 18

Figure F : Moyens d'essai de norme d'ondulation et de bruit.

10. L'information physique
10,1 Contour mécanique

Grand choix 20 d'entrée - les convertisseurs 40W de 60V DC-DC ont produit 5V 8A XD40-24S5-POCW 19

Notes :
1. Toutes les goupilles sont 0,040" (1.02mm) diamètre avec 0,09" (2.2mm) des épaules d'impasse de diamètre.
2. Tolérances : x.xx ±0.02 dedans. (x.x ±0.5mm)
x.xxx ±0.010 dedans. (x.xx ±0.25mm)

10,2 Désignations de Pin

Pin non.

Nom

Fonction

1

Permettez

L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.

2

Vin (-)

Tension d'entrée négative

3

Vin (+)

Tension d'entrée positive

4

Vout (+)

Tension positive de production

5

COM

La terre

6

Équilibre

Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production.

Coordonnées
Shenzhen YONP Power Co.,Ltd

Envoyez votre demande directement à nous (0 / 3000)
