Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Enargy
Numéro de modèle: MT13-48S5-POC
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: Negotiation
Délai de livraison: 1-8 semaines
Conditions de paiement: négociation
Capacité d'approvisionnement: 1000pcs/week
Contact
Description de produit détaillée
Surligner:

Convertisseur d'isolement de C.C de C.C

,

convertisseur de C.C de C.C de puissance élevée

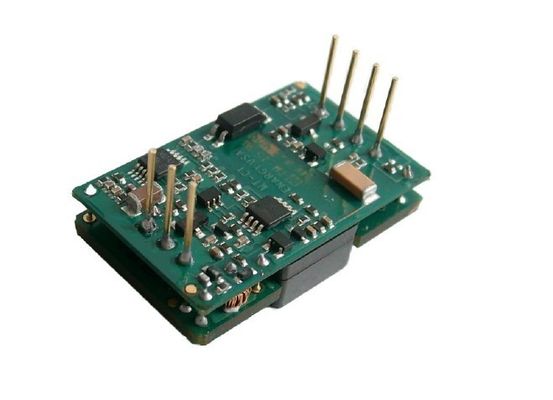

Production 5V MT13-48S5-POC des convertisseurs 13W de DC-DC

Fonctionnalités clé

De puissance de sortie : 13W

Grand choix d'entrée : 36-72Vdc

Efficacité de conversion élevée : 91%

Ligne règlement à ±0.5%

Règlement de charge à ±1.0%

Tension d'isolement : 1,500V

Permettez le contrôle ("MARCHE/ARRÊT")

Produisez la protection de surintensité

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Équilibre -5~+ de tension de production 10 % Vout

Aperçu de produit

L'utilisation de ces de DC-DC modules de convertisseur a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation active à haute fréquence de bride fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre Minute Type Maximum Unités Notes
Tension d'entrée 75 Volts continu Continu, inopérant
72 Volts continu Continu, fonctionnant
75 Volts continu Protection passagère de fonctionnement,<100ms>
Tension d'isolement 2000 Volts continu Entrée à la production
Température de fonctionnement -40 100 En raison de la température de carte PCB
Température de stockage -55 115
Permettez à la tension de Vin- 0 10 Volts continu

1,2 Entrez les caractéristiques

Paramètre Minute Type Maximum Unités Notes
Chaîne de tension d'entrée 36 48 72 Volts continu
Lock-out de sousvoltage 34 35,5 Volts continu Point de récupération
31,5 32 Volts continu Protégez le point
Courant d'entrée maximum 0,45 A Minute de Vin d'entrée, chargement complet de production
Efficacité 90 % Entrée évaluée ; Charge évaluée
Dissipation, de réserve 0,8 W Aucune charge

1,3 Caractéristiques de production

Paramètre Minute Type Maximum Unités Notes
Tension de production de point de consigne 4,95 5,00 5,05 Volts continu Entrée nominale. Aucune charge
Chaîne de tension de production 4,90 5,00 5,10 Volts continu
Chaîne de courant de sortie 0 2,6 A
Ligne règlement ±0.02 ±0.5 %
Règlement de charge ±0.50 ±1.0 %
Limite actuelle 2,8 3,3 A Tension 95% de production de nominal
Courant de court-circuit 2 5 A
Ondulation (RMS) 20 système mv Entrée nominale ; chargement complet ; Largeur de bande de 20 mégahertz.
Bruit (de crête à crête) 70 système mv
Chapeau de production maximum 4000 μF

1,4 Caractéristiques de réponse dynamique

Paramètre Minute Type Maximum Unités Notes
Changez dans le courant de sortie 150 système mv 50% à 75% à 50% Iout maximum ; (di/dt=0.1A/μs).
180 système mv 50% à 75% à 50% Iout maximum ; (di/dt=0.5A/μs).
Temps de rétablissement dynamique 200 µS
Temps de montée de production 50 Mme À partir du vin à la hausse de vout à 90%
Overshoot d'arrêt 5 %

1,5 Caractéristiques fonctionnelles

Paramètre Minute Type Maximum Unités Notes
Fréquence de commutation 230 250 280 Kilohertz
Équilibre de tension de production 10 % de Vout Équilibre
5 Équilibre vers le bas
Permettez la tension 1 mA

Permettez le contrôle ("MARCHE/ARRÊT")

Logique positive

2,5 10 Volts continu Sur-Control, logique haute ou flottement
0 1,5 Volts continu -Control, logique
Protection de surcharge 110 120 % Mode actuel, Pulsecurrent (raredload 100%)
Protection de court-circuit mΩ Mode de hoquet, depuis la récupération
Protection de surchauffe 105 Type : Non-Verrouillage, Automatique-Récupération ; Seuil, la température de carte PCB
90 Point de récupération

1,6 Caractéristiques d'isolement

Paramètre Minute Type Maximum Unités Notes
Tension d'isolement 1500 Volts continu Entrée à la production
Volts continu Dans à la base
Volts continu À la base
Résistance d'isolement 100 MΩ À 500VDC pour l'examiner quand l'atmosphericpressure et le droit est 90%
Capacité d'isolement 1000 PF

2. Caractéristiques générales

Paramètre Minute Type Maximum Unités Notes
Poids 10 Once (G)
Moyenne des temps de bon fonctionnement (calculée) 1 MHrs TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre Minute Type Maximum Unités Notes
Température de fonctionnement -40 100 La température basse de carte PCB
Température de stockage -55 115 Température ambiante
Coefficient de température ±0.02 %/℃
Humidité 20 95 %R.H.

4. Conformité de normes

Paramètre Notes
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Le CEI 61000-4-2

5. Vague et courbes typiques

Convertisseurs d'isolement de DC-DC 0Convertisseurs d'isolement de DC-DC 1

Le schéma 1 : Efficacité au courant nominal de la tension vs.load de production pour le minimum, le nominal, et la tension de maximuminput à 25°C.

Le schéma 2 : Efficacité à la puissance évaluée nominale de la tension and60% de production contre le taux de flux d'air pour des airtemperatures ambiants de 25°C.

Convertisseurs d'isolement de DC-DC 2Convertisseurs d'isolement de DC-DC 3

Le schéma 3 : Température de l'air de sous-sollicitation de puissance de sortie maximum des courbes vs.ambient pour des taux de flux d'air de 0 LFM through400 LFM avec de l'air découlant de la borne 1 dans pin3 (tension de nominalinput).

Le schéma 4 : Ondulation de tension de production au courant d'inputvoltage nominal et de charge évaluée (20 mV/div). Loadcapacitance : condensateur 0.1μF en céramique et condensateur 10μFtantalum. Largeur de bande : 20 mégahertz.

Convertisseurs d'isolement de DC-DC 4

Le schéma 5 : La température ambiante est 25 le ℃, la charge carriedby la charge (puissance 13W), la carte de formation d'images thermiques.

Convertisseurs d'isolement de DC-DC 5Convertisseurs d'isolement de DC-DC 6

Le schéma 6 : Coupure d'ouverture au chargement complet (resistiveload) (100 ms/div). Tension d'entrée pré-appliquée. Ch1 : Vout (2V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (5V/div)

Le schéma 7 : Temps de chute d'arrêt au chargement complet (400ms/div). Ch1 : Vout (2V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (5V/div)

Convertisseurs d'isolement de DC-DC 7Convertisseurs d'isolement de DC-DC 8

Le schéma 8 : Réponse de tension de production au courant d'inload d'étape-changement (50%-75%-50% d'Iout (maximum) ; dI/dt =0.1A/μs). Chapeau de charge : 10μF, tantalumcapacitor de 100 mΩ esr et condensateur 1μF en céramique. Ch1 : Vout (200mV/div)

Le schéma 9 : Réponse de tension de production au courant d'inload d'étape-changement (50%-75%-50% d'Iout (maximum) : dI/dt =0.5A/μs). Chapeau de charge : 10μF, tantalumcapacitor de 100mΩ esr et chapeau 1μF en céramique. Ch1 : Vout (200mV/div)

6. L'information physique

6,1 Contour mécanique

Convertisseurs d'isolement de DC-DC 9

Notes :

1. Toutes autres goupilles sont diamètre de 0.6mm

2. Pin4 et Pin6 sont connexion parallèle. L'utilisateur pourrait réaliser la fonction Vout (+) si reliez l'un ou l'autre d'orboth de deux bornes.

3. Tolérances : x.xx±0.02 dedans. (x.x±0.5mm) .x.xxx±0.010 dedans. (x.xx±0.25mm)

6,2 Désignations de Pin

Pin non. Nom Fonction
1 Vin (-) Tension d'entrée négative
2 Permettez L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
3 Vin (+) Tension d'entrée positive
4 Vout (+) Tension positive de production
5 Vout (-) Tension négative de production
6 Vout (+) Tension positive de production
7 Équilibre Équilibre de tension de production
