Module 8V de convertisseur de DC-DC

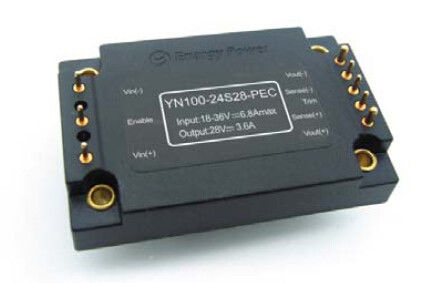

Production 28V YN100-24S28-PEC des convertisseurs 100W de DC-DC

Fonctionnalités clé

De puissance de sortie : 100W

Grand choix d'entrée : 18-36Vdc

Efficacité de conversion élevée : Jusqu'à 93%

Ligne règlement à ±1%

Règlement de charge à ±1%

Tension d'isolement : 1500V

Permettez le contrôle ("MARCHE/ARRÊT")

Produisez la protection de surintensité

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Aperçu de produit

Puissance avancée d'utilisation de ces de DC-DC modules de convertisseur

traitement, contrôle et technologies du conditionnement pour fournir

la rentabilité de représentation, de flexibilité, de fiabilité et

d'un composant mûr de puissance. Bride active à haute fréquence

la commutation fournit à la densité de puissance élevée à faible bruit et

rendement élevé.

1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			45	Volts continu	Continu, inopérant
			40	Volts continu	Continu, fonctionnant
			45	Volts continu	Protection passagère de fonctionnement,<100ms>
Tension d'isolement			2000	Volts continu	Entrée à la production
Température de fonctionnement	-40		100	℃	La température de carte PCB
Température de stockage	-55		105	℃
Permettez - la tension de Vin	-0,5		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Chaîne de tension d'entrée	18	24	36	Volts continu
Lock-out de sousvoltage		17,5	17,9	Volts continu	Point de récupération
	15,5	16,5		Volts continu	Protégez le point
Courant d'entrée maximum			6,7	A	Minute de Vin, chargement complet de production
Efficacité		92		%	Entrée évaluée ; Charge évaluée
Dissipation, de réserve		5	13	W	Aucune charge

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	27,72	28,00	28,28	Volts continu	Tension d'entrée évaluée, aucune charge
Chaîne de tension de production	27,50	28,00	28,50	Volts continu
Chaîne de courant de sortie	0		3,57	A
Ligne règlement		±0.5	±1.0	%
Règlement de charge		±0.09	±1.0	%
Limite actuelle	3,75	4,28	4,64	A	95% de la tension de production évaluée
Courant de court-circuit	3,57	3,57	4,28	A
RMS		200		système mv	Entrée nominale ; chargement complet ; 20MHz, largeur de bande
de crête à crête		280		système mv
Charge capacitive de machine			2200	μF

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie		700		système mv	50% à 75% à 50% Iout maximum ; (di/dt= 0.1A/µs)
		720		système mv	50% à 75% à 50% Iout maximum ; (di/dt= 2.5A/µs)
Temps de rétablissement dynamique		300		μS
Temps de montée de production		15		Mme	À partir du vin à la hausse de vout à 90%
Overshoot d'arrêt			5	Mme

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	187	230	255	Kilohertz
Équilibre de production		8		% de Vout	tTrim
		8			Équilibre vers le bas
Permettez le courant			0,5	mA
Permettez ("MARCHE/ARRÊT")	3,5		10	Volts continu	Sur-control, logique haute ou flottement
	-0,5		0,5	Volts continu	-control, logique basse
Protection de surcharge	105	120	130	%	Le mode actuel, palpitent courant (la charge rared par 100%)
Protection de court-circuit			65	mΩ	Mode de hoquet, depuis la récupération
Protection sur- de la température		105		℃	Protégez le point, en raison de la température de carte PCB
		90		℃	Point de récupération

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
	1500			Volts continu	Entrée à la base
	500			Volts continu	Production à la base
Résistance d'isolement	10			MΩ	À 500Vdc pour l'examiner quand la pression atmosphérique et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		2.5(72)		Once (G)
Moyenne des temps de bon fonctionnement (calculée)	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-40		100	℃	la température basse de carte PCB
Température de stockage	-55		105	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.

4. Conformité de normes

Paramètre	Notes
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Le CEI 61000-4-2

5. Vague et courbes typiques

Le schéma 1 : Efficacité à la tension nominale de production contre.

courant de charge pour le minimum, le nominal, et le maximum

tension d'entrée à 25°C.

Le schéma 2 : Efficacité à la tension nominale et à 60% de production

puissance évaluée contre le taux de flux d'air pour des températures de l'air ambiantes de

25°C, 40°C, et 55°C (tension d'entrée nominale).

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre.

température de l'air ambiante pour des taux de flux d'air de 0 LFM

400 LFM avec de l'air découlant de la borne 3 pour borne 1 (entrée nominale

tension).

Le schéma 4 : Ondulation de tension de production à l'entrée nominale

courant de tension et de charge évaluée (20 mV/div). Charge

capacité : condensateur 0.1μF et tantale 10μF en céramique

condensateur. Largeur de bande : 20 mégahertz.

Le schéma 5 : Complot thermique de convertisseur au chargement complet

courant (100W) avec de l'air 25°C coulant au taux de

200 LFM. L'air coule à travers le convertisseur de

borne 3 pour borne 1 (tension d'entrée nominale).

Le schéma 6 : Complot thermique de convertisseur au chargement complet

courant (100W) avec de l'air 25°C coulant au taux de

200 LFM. L'air coule à travers le convertisseur de

entrée à la production (tension d'entrée nominale).

Le schéma 7 : Coupure d'ouverture au chargement complet (charge résistive)

(100ms/div). Tension d'entrée pré-appliquée.

Ch1 : Entrée "MARCHE/ARRÊT" (1V/div ; Ch2 : Vout (20V/div)

Le schéma 8 : Temps de chute d'arrêt au chargement complet (40 ms/div).

Ch1 : Entrée "MARCHE/ARRÊT" (1V/div ; Ch2 : Vout (20V/div)

Le schéma 9 : Réponse de tension de production au l'étape-changement dedans

courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt =

0.1A/μs). Chapeau de charge : 10μF, tantale de 100 mΩ esr

condensateur et condensateur 0.1μF en céramique. Ch1 : Vout

(1V/div)

Le schéma 10 : Réponse de tension de production au l'étape-changement dans la charge

courant (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Charge

chapeau : 10μF, condensateur à tantale de 100 mW esr et 0.1μF en céramique

chapeau. Ch1 : Vout (1V/div)

6. L'information physique

6,1 Contour mécanique

Notes :

1. Les bornes 6, 10 sont diamètre de 1.52mm avec le diamètre de 2.16mm.

2. Autre borne le diamètre de 1.02mm avec le diamètre de 1.65mm.

3. Tolérances : x.x ±0.5mm.x.xx ±0.25mm

6,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Vin (+)	Tension d'entrée positive
2	LE NU	LE NU
3	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
4	LE NU	LE NU
5	Vin (-)	Tension d'entrée négative
6	Vout (-)	Tension négative de production
7	Sens (-)	Sens à distance négatif. Le sens (-) peut être relié à Vout (-) ou à gauche s'ouvrir.
8	Équilibre	Équilibre de tension de production. Laissez la goupille d'équilibre ouverte pour la tension nominale de production.
9	Sentez (+)	Sens à distance positif. Le sens (+) peut être relié à Vout (+) ou à gauche s'ouvrir.
10	Vout (+)	Tension positive de production
