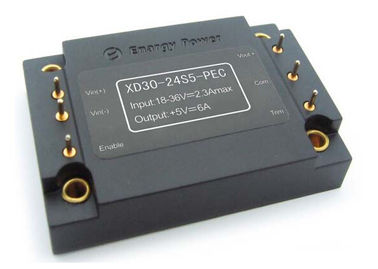

module de convertisseurs de 30W DC-DC, 24 volt à 5 volts le convertisseur continu-continu XD30-24S5-PEC

Production 5V XD30-24S5-PEC des convertisseurs 30W de DC-DC

Caractéristiques :

Grand choix d'entrée : 18-36 V

De puissance de sortie : 30W

Efficacité de conversion élevée : 91%

Ligne règlement à : ±1%

Règlement de charge à : ±1%

Lock-out de sousvoltage d'entrée

Équilibre -8~+ de tension de production 10 % Vout

Protection de surintensité de production

Protection de court-circuit de mode de hoquet

Protection de surtension de production

Permettez le contrôle ("Marche/Arrêt")

Tension d'isolement : 1500Vdc

Aperçu de produit

Traitement de puissance d'utilisation de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. Haut

la commutation active de bride de fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

1. Caractéristiques électriques

estimations du maximum 1.1Absolute

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			40	Volts continu	Continu, inopérant
			36	Volts continu	Continu, fonctionnant
			40	Volts continu	Tension d'impulsion,<100ms>
Tension d'isolement			2000	Volts continu	Entrée à la production
Température de fonctionnement	-40		100	℃	En raison de la température de carte PCB
Température de stockage	-55		105	℃
Permettez - la tension de Vin	-2		10	Volts continu

caractéristiques 1.2Input

Paramètre	Minute	Type	Maximum	Unités	Notes
Chaîne de tension d'entrée	18	24	36	Volts continu
Lock-out de sousvoltage d'entrée	17,0	17,5	17,9	Volts continu	Point de récupération
	16,0	16,5	17,0	Volts continu	Protégez le point
Courant d'entrée maximum			2,3	A	Minute de Vin, chargement complet de production
Efficacité		90		%	Entrée évaluée ; charge évaluée
Dissipation, de réserve		2	4	W	Aucune charge

caractéristiques 1.3Output

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	4,95	5,00	5,05	Volts continu	Tension d'entrée évaluée, aucune charge
Chaîne de tension de production	4,90	5,00	5,10	Volts continu
Chaîne de courant de sortie	0		6	A
Voltage Regulation		±0.2	±1	%
Règlement de charge		±0.2	±1	%
Limite actuelle		8,4		A	90% de la tension de production évaluée
Courant de court-circuit		10	20	A
RMS		15		système mv	Entrée nominale ; chargement complet ; 20MHz, largeur de bande
de crête à crête		75		système mv
Charge capacitive de la machine	100		4000	μF

caractéristiques de réponse 1.4Dynamic

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie		250		système mv	Chargez change50%~75%~50% Iout maximum, di/dt= 0.1A/μS
		250		système mv	Chargez change50%~75%~50% Iout maximum, di/dt= 2.5A/μS
Temps de rétablissement dynamique			320	nous
Temps d'ouverture		5		Mme	À partir du vin à la hausse de vout à 90%
Overshoot d'arrêt			5	%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	180	200	230	Kilohertz
Équilibre de tension de production			10	% de Vout	Équilibre
			8		Équilibre vers le bas
Permettez le courant			1	mA
Permettez ("MARCHE/ARRÊT")	1		15	Volts continu	Sur-control, logique haute ou flottement
	-0,5		0,3	Volts continu	-control, logique basse
Protection de surtension	110		130	%	Aucune charge
Protection de surcharge	110			%	Le mode actuel, palpitent courant (la charge évaluée de 100%)
Protection de court-circuit			65	mΩ	Mode de hoquet, depuis la récupération

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
	1500			Volts continu	Dans à la base
	500			Volts continu	À la base
Résistance d'isolement	10			MΩ	À 500VDC pour l'examiner si atmosphérique la pression et le droit est 90%.
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		50		g
Moyenne des temps de bon fonctionnement (calculée)	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-40		100	℃	La température prolongée et basse de carte PCB
Température de stockage	-55		105	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.

conformité 4.Standards

Paramètre	Notes
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Le CEI 61000-4-2

5. VAGUE DE TRAVAIL

Le schéma 1 : Efficacité à la tension nominale de production contre la charge
courant pour le minimum, le nominal, et l'entrée maximum
tension à 25°C.

Le schéma 2 : Efficacité à la tension nominale et à 60% de production
puissance évaluée contre le taux de flux d'air pour l'air ambiant
les températures de 25°C.

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
par 400 LFM avec de l'air découlant de la borne 1 pour borne 3
(tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production à la tension d'entrée nominale
et courant de charge évaluée (20 mV/div). Capacité de charge :
condensateur 0.1μF en céramique et condensateur à tantale 10μF.
Largeur de bande : 20 mégahertz.

Le schéma 5 : Complot thermique de convertisseur au chargement complet
courant (30W) avec de l'air 25°C coulant au taux de 200
LFM. L'air coule à travers le convertisseur de la borne 1 dans
borne 3 (tension d'entrée nominale).

Le schéma 6 : Complot thermique de convertisseur au chargement complet
courant (30W) avec de l'air 25°C coulant au taux de 200
LFM. L'air coule à travers le convertisseur de l'entrée
pour produire (tension d'entrée nominale).

Le schéma 7 : Coupure d'ouverture au chargement complet (charge résistive)
(10 ms/div). Tension d'entrée pré-appliquée.
Ch1 : Vout (5V/div)
Ch2 : Entrée "MARCHE/ARRÊT" (1V/div)

Le schéma 8 : Temps de chute d'arrêt au chargement complet (10 ms/div).
Ch1 : Vout (5V/div)
Ch2 : Entrée "MARCHE/ARRÊT" (1V/div)

Le schéma 9 : Réponse de tension de production au l'étape-changement dedans
courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt =
0.1A/μs). Chapeau de charge : 10μF, tantale de 100 mΩ esr
condensateur et condensateur 0.1μF en céramique. Ch1 : Vout
(200mV/div)

Le schéma 10 : Réponse de tension de production au l'étape-changement dans la charge
courant (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs).
Chapeau de charge : 10μF, condensateur à tantale de 30 mΩ esr et
chapeau 0.1μF en céramique. Ch1 : Vout (200mV/div)

6. L'information physique
contour 6.1Mechanical

Notes :
1. Toutes les goupilles sont (1.02mm) diamètre.
2. Tolérances : x.x ±0.5mm, x.xx ±0.25mm

6,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
2	Vin (-)	Tension d'entrée négative
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	COM	La terre
6	Vout (-)	Tension négative de production
