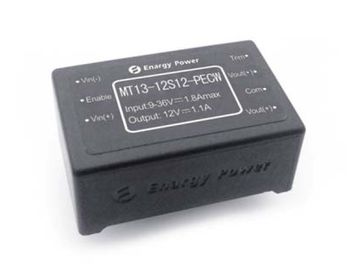

EN60950, les convertisseurs 13W de GB4943 DC-DC a produit 12 volts MT13-12S12-PECW

Production 12V MT13-12S12-PECW des convertisseurs 13W de DC-DC

Fonctionnalités clé

De puissance de sortie : 13W

Grand choix d'entrée : 9-36Vdc

Efficacité de conversion élevée : Jusqu'à 87%

Ligne règlement à ±0.5%

Règlement de charge à ±1.0%

Fréquence fixe d'opération

Tension d'isolement : 1500V

Permettez le contrôle ("MARCHE/ARRÊT")

Produisez la protection de surtension

Produisez la protection de surcharge

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Équilibre -5~+ de tension de production 10 % Vout

Aperçu de produit

L'utilisation de ces de DC-DC modules de convertisseur a avancé des technologies powerprocessing, de contrôle et du conditionnement à l'effectivenessof de représentation, de flexibilité, de sérieux et de coût de providethe un composant mûr de puissance. Clampswitching actif à haute fréquence fournit à la densité de puissance élevée l'efficacité à faible bruit d'andhigh.

Le lancement de produit

La série de la TA est un convertisseur à sortie unique indépendamment réglé qui emploie la taille non standard de paquet de brique d'industrie. Le transformateur intégral/inducteur de carte PCB est utilisé pour tous les modèles dans cette série. Cette nouvelle technique de conception a considérablement amélioré l'accouplement magnétique, réduit commuter la transitoire et si cohérence de représentation. Elle rationalise également le processus de fabrication en éliminant complètement l'assemblage magnétique de main-vent des lignes de production.

Numérotation de partie — MT13-12S12-PECW

1. Caractéristiques électriques

Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase. Tout l'essai de données à Ta=25oC exceptent la définition particulière.

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			45	Volts continu	Continu, inopérant
			36	Volts continu	Continu, fonctionnant
			45	Volts continu	Protection passagère de fonctionnement,<100ms>
Tension d'isolement			2000	Volts continu	Entrée à la production
Température de fonctionnement	-55		100	℃
Température de stockage	-65		125	℃
Permettez à la tension de Vin-	-0,5		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Chaîne de tension d'entrée	9	24	36	Volts continu	Continu
Lock-out de sousvoltage		8,6	8,8	Volts continu	Seuil d'ouverture
	8,1	8,3		Volts continu	Seuil d'arrêt
Courant d'entrée maximum			1,8	A	Chargement complet ; entrée 9Vdc
Efficacité		87		%	Chargement complet, sous-sollicitant la tension d'entrée. Les schémas 1-4
Dissipation		0,4		W	Aucune charge
Courant d'entrée handicapé		5		mA	Permettez le bas de goupille
Recommandez l'entrée externe Capacité		100		μF	Esr typique 0.1-0.2Ω

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	11,85	12,00	12,15	Volts continu	Entrée nominale ; Aucune charge ; 25℃
Chaîne de tension de production	11,75	12,00	12,25	Volts continu
Chaîne de courant de sortie	0,01		1,1	A	Sujet à la sous-sollicitation de courant ascendant. Les schémas 5-7
Ligne règlement		±0.02	±0.50	%	Basse ligne à la ligne élevée ; chargement complet
Règlement de charge		±0.02	±1.00	%	Aucune charge au chargement complet ; entrée nominale
Régulation de la température		±0.002	±0.02	%/°C	Sur la gamme de température de fonctionnement
Limite actuelle	1,15	1,4	1,7	A	Tension 95% de production de nominal
Courant de court-circuit	1		3	A	Tension de production <250 mV="">
Ondulation (RMS)		25		système mv	Entrée nominale ; chargement complet ; 20 MHzbandwidth. Le schéma 8
Bruit (de crête à crête)		80		système mv
Chapeau de production maximum			3000	μF	Entrée nominale ; chargement complet
Recommandez externe Capacité de production		100		μF

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie (di/dt= 0.1A/μs)		100		système mv	50% à 75% au schéma maximal 11 de 50% Iout
Changez dans le courant de sortie (di/dt= 0.5A/μs)		100		système mv	50% à 75% au schéma maximal 12 de 50% Iout
Temps de stabilisation		200		µS	Au nom à moins de 1% Vout.
Temps d'ouverture		2		Mme	Chargement complet ; Nom de Vout=90%. Le schéma 9
Temps d'automne d'arrêt		1		Mme	Chargement complet ; Nom de Vout=10%. Le schéma 10
Overshoot de tension de production		2		%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	180	200	250	Kilohertz	Étape réglementaire et étape d'isolement
Équilibre (Pin7)					Voir l'équilibre de tension de la partie 7,2 (Pin7)
Produisez l'équilibre de tension			10	%	Équilibre, Pin d'équilibre à Vout (-)
			5	%	Équilibre vers le bas, Pin d'équilibre à Vout (+)
Permettez le contrôle ("MARCHE/ARRÊT") (Pin2)					Voir la partie 7,1
Permettez la tension Permettez le courant de source		5	10	Volts continu	Permettez le flottement de goupille
			0,5	mA
Permettez le contrôle ("MARCHE/ARRÊT") Logique positive	2,5		10	Volts continu	SUR le contrôle, la logique haute ou le flottement
	0		1,5	Volts continu	OUTRE du contrôle, logique basse
Surtension de production Protection		120		%	Charge minimale, seuil de limite de tension
Protection de surcharge	105	130	150	%	Actuel-Mode, impulsion par le seuil de CurrentLimit d'impulsion, (charge de %Rated)
Protection de court-circuit			65	mΩ	Mode de hoquet, depuis la récupération
Protection de surchauffe		105		℃	Type : Non-Verrouillage, Automatique-Récupération ; Seuil, la température de carte PCB
		15		℃	Hystérésis

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
	1500			Volts continu	Entrée à la base
	500			Volts continu	Production à la base
Résistance d'isolement	10			MΩ	À 500Vdc pour l'examiner quand l'atmosphericpressure et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		0.7(20)		Once (G)	Encapsulé
Moyenne des temps de bon fonctionnement (calculée)	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-55		+100	℃	La température d'embase prolongée et
Température de stockage	-55		+125	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.	Hygrométrie, sans condensation

4. Conformité de normes

Paramètre	Notes
UL/cUL60950
EN60950
GB4943
Essai de flamme d'aiguille (le CEI 695-2-2)	Examinez de l'assemblée entière ; panneau et composants en plastique UL94V-0 conformes
Le CEI 61000-4-2

5. Spécifications de qualification

Paramètre	Notes
Vibration	10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3
Choc mécanique	minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z
Froid (en fonction)	Annonce IEC60068-2-1
La chaleur humide	IEC60068-2-67 CY
Recyclage de la température	-40°C à 100°C, rampe 15°C/min., 500 cycles
Recyclage électrique/thermique	Vin = minute au chargement maximum et complet, 100 cycles
Marginalité de conception	Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105%
Essai de durée	95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures
Solderability	IEC60068-2-20

6. Vague et courbes typiques

Le schéma 1 : Efficacité à la tension nominale de production contre loadcurrent pour le minimum, le nominal, et le voltageat maximum 25°C. d'entrée.

Le schéma 2 : Efficacité à la tension de production et à la puissance 60%rated nominales contre le taux de flux d'air pour les températures de l'air ambiantes of25°C, 40°C, et 55°C (tension d'entrée nominale).

Le schéma 3 : Dissipation de puissance au courant nominal de la tension vs.load de production pour le minimum, le nominal, et l'inputvoltage maximum à 25°C.

Le schéma 4 : Dissipation de puissance à la puissance évaluée nominale de la tension and60% de production contre le taux de flux d'air pour des airtemperatures ambiants de 25°C, de 40°C, et de 55°C (inputvoltage nominal).

Le schéma 5 : Température de l'air de sous-sollicitation de puissance de sortie maximum des courbes vs.ambient pour des taux de flux d'air de 0 LFM through400 LFM avec de l'air découlant de la borne 3 pour borne 1 (inputvoltage nominal).

Le schéma 6 : Température de l'air de puissance-sous-sollicitation des courbes vs.ambient de production maximum pour des taux de flux d'air de 0 LFM through400 LFM avec de l'air découlant de l'entrée dans la production (tension de nominalinput).

Le schéma 7 : Complot thermique de convertisseur au courant de chargement complet (13W) avec 25°C à aucun écoulement.

Le schéma 8: Ondulation detension deproduction aucourantandratednominal decharge detension d'entrée(100mV/div). Capacité decharge: condensateur1μFceramicetcondensateur à tantale10μF. Largeur de bande: 20mégahertz.

Le schéma 9 : Coupure d'ouverture au chargement complet (charge résistive) (100ms/div). Tension d'entrée pré-appliquée. Ch 1 : Vout (5V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (5V/div).

Le schéma 10 : Temps de chute d'arrêt au chargement complet (2 ms/div). Ch 1 : Vout (5V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (5V/div).

Le schéma 11 : Réponse de tension de production au l'étape-changement dans loadcurrent (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Loadcap : 10μF, condensateur à tantale de 100 mΩ esr et condensateur 1μFceramic. Ch 1 : Vout (100mV/div).

Le schéma 12 : Réponse de tension de production au l'étape-changement dans loadcurrent (50%-75%-50% d'Iout (maximum) : dI/dt = 0.5A/μs). Loadcap : 220μF, condensateur à tantale de 30 mΩ esr et chapeau 1μFceramic. Ch 1 : Vout (100mV/div).

7. L'information physique

7,1 Contour mécanique

Notes :

1. Toutes les goupilles sont 0,024" (0.6mm) diamètre sans épaule.

2. Pin4 et Pin6 sont connexion parallèle. L'utilisateur pourrait réaliser la fonction Vout (+) si reliez l'un ou l'autre d'orboth de deux bornes.

3. Tolérances : x.xx ±0.02 dedans. (x.x ±0.5mm), x.xxx ±0.010 dedans. (x.xx ±0.25mm)

7,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Vin (-)	Tension d'entrée négative
2	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	Vout (-)	Tension négative de production
6	Vout (+)	Tension positive de production
7	Équilibre	Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production.
