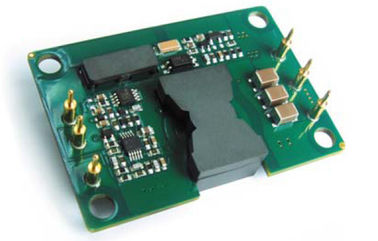

EN60950 coutume 20V au convertisseur 30Watt XD30-12S12-POC de 12V DC-DC

Production 12V XD30-12S12-POC des convertisseurs 30W de DC-DC

Fonctionnalités clé

De puissance de sortie : 30W

Grand choix d'entrée : 10-20Vdc

Efficacité de conversion élevée : Jusqu'à 90%

Ligne règlement à ±1%

Règlement de charge à ±1%

Fréquence fixe d'opération

Tension d'isolement : 1500V

Permettez le contrôle ("MARCHE/ARRÊT")

Produisez la protection de surtension

Produisez la protection de surcharge

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Équilibre de tension de production : -8~+10%

Aperçu de produit

Puissance avancée d'utilisation de ces de DC-DC modules de convertisseur

traitement, contrôle et technologies du conditionnement pour fournir

la rentabilité de représentation, de flexibilité, de fiabilité et

d'un composant mûr de puissance. Bride active à haute fréquence

la commutation fournit à la densité de puissance élevée à faible bruit et

rendement élevé.

Le lancement de produit

La série de XD est un convertisseur à sortie unique indépendamment réglé qui emploie un paquet non standard de brique d'industrie. Le rendement très élevé est un résultat de la topologie brevetée CORP d'ENARGY qui emploie la rectification synchrone et une conception innovatrice de construction pour réduire au minimum la dissipation thermique et pour laisser des densités de puissance extrêmement élevée. La puissance absorbée par le convertisseur est si basse qu'un radiateur ne soit pas exigé, qui épargne le coût, poids, taille, et effort d'application. Tous les composants de puissance et de contrôle sont montés au substrat multicouche de carte PCB avec la technologie de bâti de surface de highyield, ayant pour résultat un produit plus fiable.

1. Caractéristiques électriques

Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase. Tout l'essai de données à Ta=25oC exceptent la définition particulière.

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			22	Volts continu	Continu, inopérant
			20	Volts continu	Continu, fonctionnant
			22	Volts continu	Protection passagère de fonctionnement,<100ms>
Tension d'isolement			2000	Volts continu	Entrée à la production
Température de fonctionnement	-55		100	℃
Température de stockage	-55		125	℃
Permettez - la tension de Vin	-2,0		15	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
gamme de tension d'entrée	10	12	20	Volts continu	Continu
Lock-out de sousvoltage	9,0	9,5	9,9	Volts continu	Seuil d'ouverture
	8,5	9,0	9,5	Volts continu	Seuil d'arrêt
Courant d'entrée maximum			5	A	Chargement complet ; entrée 10Vdc
Efficacité		88		%	Chargement complet, tension d'entrée de évaluation Les schémas 1-4
Dissipation		4	8	W	Aucune charge
Courant d'entrée handicapé			5	mA	Permettez le bas de goupille
Recommandez l'entrée externe Capacité		100		uF	Esr typique 0.1-0.2W

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	11,88	12,00	12,12	Volts continu	Entrée nominale ; Aucune charge
Chaîne de tension de production	11,80	12,00	12,20	Volts continu	Aucune charge à la charge maximum
Chaîne de courant de sortie	0		2,5	A	Sujet à la sous-sollicitation thermique, 100LFM ; Les schémas 5 - 8
Ligne règlement		±0.2	±1	%	Basse ligne à la ligne élevée ; chargement complet
Règlement de charge		±0.2	±1	%	Aucune charge au chargement complet ; entrée nominale
Régulation de la température		±0.002	±0.02	%/°C	Sur la gamme de température de fonctionnement
Limite actuelle		3,0		A	Tension 90% de production de nominal
Courant de court-circuit	0	10	20	A	Tension de production <250 mV="">
Ondulation (RMS)		15		système mv	Entrée nominale ; chargement complet ; 20 mégahertz largeur de bande ; Voir le schéma 13
Ébruitez (de crête à crête)		75		système mv
Chapeau de production maximum.			2200	μF	Entrée nominale ; chargement complet
Équilibre de tension de production	-8		+10	%	Entrée nominale ; chargement complet

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie (di/dt= 0.1A/us)		350		système mv	50% à 75% à 50% Iout maximum ; Le schéma 11
Changez dans le courant de sortie (di/dt= 2.5A/us)		400		système mv	50% à 75% à 50% Iout maximum ; Le schéma 12
Temps de stabilisation			300	nous	Au nom à moins de 1% Vout.
Temps d'ouverture		5		Mme	Chargement complet ; Nom de Vout=90%. Le schéma 9
Temps de chute d'arrêt		2		Mme	Chargement complet ; Nom de Vout=10%. Le schéma 10
Overshoot de tension de production			5	%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	180	200	230	Kilohertz	Étape réglementaire et étape d'isolement
Équilibre (Pin6)					Voir l'équilibre de tension de la partie 7,2 (Pin6)
Produisez l'équilibre de tension			10	%	Équilibre, Pin d'équilibre (-) à Vout.
			8	%	Équilibre vers le bas, Pin d'équilibre (+) à Vout.
Permettez le contrôle ("MARCHE/ARRÊT") (Pin1)					Voir la partie 7,1
Permettez la tension Permettez le courant de source			15	Volts continu	Permettez le flottement de goupille
			1	mA
Permettez le contrôle ("MARCHE/ARRÊT") Logique positive	1,0		15	Volts continu	Sur-Control, logique haute ou flottement
	-0,5		0,3	Volts continu	-Control, logique basse
Protection de surtension	110		130	%	Aucune charge, seuil de limite de tension
Protection de surcharge	110			%	Actuel-Mode, impulsion par le courant d'impulsion Seuil de limite, (charge de %Rated)
Protection de court-circuit			65	mΩ	Type : Mode de hoquet, Non-Se verrouillant, Automatique-Récupération, seuil, court-circuit Résistance

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
Résistance d'isolement	10			MΩ	À 500VDC pour l'examiner si atmosphérique la pression et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		0.88(25)		Once (G)	Cadre ouvert
Moyenne des temps de bon fonctionnement (calculée)	1			MHrs1	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-55		+100	℃	La température prolongée et basse de carte PCB
Température de stockage	-55		+125	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.	Hygrométrie, sans condensation

4. Conformité de normes

Paramètre	Notes
UL/cUL60950
EN60950
GB4943
Essai de flamme d'aiguille (le CEI 695-2-2)	examinez de l'assemblée entière ; panneau et composants en plastique UL94V-0 conformes
Le CEI 61000-4-2

5. Spécifications de qualification

Paramètre	Notes
Vibration	10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3
Choc mécanique	minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z
Froid (en fonction)	Annonce IEC60068-2-1
La chaleur humide	IEC60068-2-67 CY
Recyclage de la température	-40°C à 100°C, rampe 15°C/min., 500 cycles
Recyclage électrique/thermique	Vin = minute au chargement maximum et complet, 100 cycles
Marginalité de conception	Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105%
Essai de durée	95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures
Solderability	IEC60068-2-20

6. Vague et courbes typiques

Le schéma 1 : Efficacité à la tension nominale de production contre la charge
courant pour le minimum, le nominal, et la tension d'entrée maximum
à 25°C.

Le schéma 2 : Efficacité à la tension nominale et à 60% de production
puissance évaluée contre le taux de flux d'air pour des températures de l'air ambiantes de
25°C, 40°C, et 55°C (Vin nominal).

Le schéma 3 : Dissipation de puissance à la tension nominale de production contre.
courant de charge pour le minimum, le nominal, et l'entrée maximum
tension à 25°C.

Le schéma 4 : Dissipation de puissance à la tension nominale de production et
puissance évaluée de 60% contre le taux de flux d'air pour l'air ambiant
les températures de 25°C, de 40°C, et de 55°C (sous-sollicitant l'entrée
tension).

Le schéma 5 : Courbes de sous-sollicitation de puissance de sortie maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
400 LFM avec de l'air découlant de la borne 1 pour borne 3 (sous-sollicitant l'entrée
tension).

Le schéma 6 : Complot thermique de convertisseur au courant de charge de 2,5 ampères
(30W) avec de l'air 25°C coulant au taux de 200 LFM. L'air est
écoulement à travers le convertisseur de la borne 1 pour borne 3 (sous-sollicitant
tension d'entrée).

Le schéma 7 : Courbes de puissance-sous-sollicitation de production maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
400 LFM avec de l'air découlant de l'entrée dans la production (nominal
tension d'entrée).

Le schéma 8 : Complot thermique de convertisseur au courant de charge de 2,5 ampères
(30W) avec de l'air 25°C coulant au taux de 200 LFM. L'air est
écoulement à travers le convertisseur de l'entrée dans la production (nominal
tension d'entrée).

Le schéma 9 : Coupure d'ouverture au chargement complet (charge résistive) (10
ms/div). Tension d'entrée pré-appliquée. Ch 1 : Vout (10V/div). Ch
2 : Entrée "MARCHE/ARRÊT" (10V/div)

Le schéma 10 : Temps de chute d'arrêt au chargement complet (10 ms/div).
Ch 1 : Vout (10V/div)
Ch 2 : Entrée "MARCHE/ARRÊT" (10V/div)

Le schéma 11 : Réponse de tension de production au l'étape-changement dans la charge
actuel (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Charge
chapeau : 10μF, condensateur à tantale de 100 mW esr et 0.1μF
condensateur en céramique. Ch 1 : Vout (500mV/div).

Le schéma 12 : Réponse de tension de production au l'étape-changement dans la charge
courant (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Charge
chapeau : 10μF, condensateur à tantale de 30 mW esr et 0.1μF
chapeau en céramique. Ch 1 : Vout (500mV/div).

Le schéma 13 : Ondulation de tension de production à la tension d'entrée nominale
et courant de charge évaluée (20 mV/div). Capacité de charge : 1μF
condensateur en céramique et condensateur à tantale 10μF. Largeur de bande :
20 mégahertz.

7. Caractéristiques de fonction
7,1 Permettez le contrôle ("MARCHE/ARRÊT") (borne 1)
La goupille de permettre permet au module d'alimentation d'être commuté en marche et en arrêt électroniquement. La fonction ("MARCHE/ARRÊT") de permettre
est utile pour conserver la puissance de batterie, pour l'application pulsée de puissance ou pour la puissance l'ordonnancement.
La goupille de permettre est mise en référence - au Vin. Elle est tirée vers le haut intérieurement, ainsi aucune source extérieure de tension n'est exigée.
ouvrez le collecteur (ou ouvrez le drain) que le commutateur est recommandé pour le contrôle de la goupille de permettre.
À l'aide de la goupille de permettre, assurez-vous que la référence est vraiment - la goupille de Vin, pas en avant de l'IEM filtrant ou
éloigné à partir de l'unité. Optiquement l'accouplement du signal de commande et localiser le coupleur opto directement au module vont le faire
évitez l'un de ces problèmes. Si la goupille de permettre n'est pas utilisée, elle peut être laissée le flottement (logique positive) ou être reliée - au Vin
goupille (logique négative). Figure les détails d'A cinq circuits possibles pour conduire la goupille "MARCHE/ARRÊT". La figure B est un regard détaillé de
les circuits "MARCHE/ARRÊT" internes.

Figure A : Divers circuits pour conduire la goupille "MARCHE/ARRÊT".

Figure B : Circuits "MARCHE/ARRÊT" internes de goupille

7,2 Équilibre de tension (borne 6)
La tension de production peut être ajustée en haut ou en bas avec une résistance externe. La tension de production augmentera quand
la résistance externe de règlage est reliée entre la goupille d'équilibre et de COM. La tension de production diminuera quand
la résistance externe de règlage est reliée entre la goupille d'équilibre et de Vout (+). (Figure C).
Équilibre de production

Équilibre-	Pin d'équilibre à COM
Équilibre-Vers le bas	Pin d'équilibre à Vout (+)

Figure C : circuit externe d'équilibre de Production-tension

7,3 Caractéristiques de protection
·Lock-out de sousvoltage d'entrée : Le convertisseur est conçu pour s'éteindre quand la tension d'entrée est si basse, aidant évitent
un problème d'instabilité de système d'entrée, les circuits de lock-out est un comparateur avec l'hystérésis de C.C. Quand la tension d'entrée est
augmentation, elle doit dépasser la valeur- d'ouverture typique seuil de tension (énumérée à la page de spécifications) avant le convertisseur
s'allumera. Une fois que le convertisseur est allumé, la tension d'entrée doit tomber au-dessous de la valeur- seuil d'arrêt typique de tension
avant le convertisseur s'éteindra.
·Limite de courant de sortie : La limite actuelle maximum demeure constante comme chutes de tension de production. Cependant, une fois que
l'impédance du court à travers la production est assez petite pour faire pour produire la chute de tension au-dessous de la production spécifique
Tension d'arrêt d'Actuel-Limite de C.C, le convertisseur dans l'état indéfini de protection de court-circuit de mode de hoquet jusqu'au
l'état de court-circuit est enlevé. Ceci empêche le chauffage excessif du convertisseur ou du panneau de charge.
·Arrêt de surchauffe : Une sonde de température sur le convertisseur sent la température moyenne du module.
Le circuit thermique d'arrêt est conçu pour tourner le convertisseur outre de quand la température à l'emplacement senti atteint
la valeur de surchauffe d'arrêt. Elle permettra au convertisseur de s'allumer encore quand la température du senti
les chutes d'emplacement par la quantité de l'arrêt de surchauffe remettent en marche la valeur d'hystérésis.

8. Considération typique d'application et de conception
8,1 Circuit typique d'application

Figure D : Circuit typique d'application (unité de logique négative, de manière permanente permise).

Figure E : Filtrage d'entrée

8,2 Filtrage d'entrée

Les convertisseurs de DC-DC, par nature, produisent de significatif
niveaux des bruits conduits et rayonnés.
les bruits conduits ont inclus le mode et le différentiel communs
bruits de mode. Le bruit commun de mode est directement rapporté
à la capacité parasite efficace entre la puissance
la terre de conducteurs et de châssis d'entrée de module.
le bruit différentiel de mode est à travers les conducteurs d'entrée. Il est
a recommandé d'avoir un certain niveau de suppression d'IEM à
le module d'alimentation.
Le bruit conduit sur les lignes électriques d'entrée peut se produire
en tant que courants de bruit de différentiel ou de commun-mode.
la norme exigée pour les émissions conduites est EN55022
Classe A (FCC Part15). (Voir la figure E)

9. Examinez la méthode
9,1 Produisez l'essai d'ondulation et de bruit
L'ondulation de production se compose de transitoires de bruit d'ondulation de fréquence fondamentale et de commutation de haute fréquence.
l'ondulation de changement fondamentale de fréquence (ou l'ondulation de base) est dans le 100KHz à la gamme 1MHz ; la commutation à haute fréquence
la transitoire de bruit (ou le bruit de commutation) est dans les 10 mégahertz à la gamme 50MHz. Le bruit de commutation est normalement spécifié avec 20
Largeur de bande de mégahertz pour inclure tous les harmoniques significatifs pour les transitoires de bruit.
La manière la plus facile de mesurer l'ondulation et le bruit de production est d'employer un bout de sonde d'oscilloscope et un anneau de la terre pressés
directement contre le convertisseur de puissance produisez les goupilles, comme montré ci-dessous. Ceci établit le rapport le plus court possible à travers
les terminaux de production. L'agrafe moulue de sonde d'oscilloscope devrait ne jamais être utilisée dans la mesure d'ondulation et de bruit.
l'agrafe moulue agira non seulement en tant qu'antenne et collecte l'énergie à haute fréquence rayonnée, mais elle présentera
bruit de commun-mode à la mesure aussi bien.
L'installation d'essai standard pour des mesures d'ondulation et de bruit est montrée dans la figure F. Une prise de sonde (Tektronix, P.N.
131.0258-00) est employés pour que les mesures éliminent la collecte de bruit liée à la longue agrafe moulue des sondes de portée.

Figure F : Moyens d'essai de norme d'ondulation et de bruit.

10. L'information physique
10,1 Contour mécanique

10,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
2	Vin (-)	Tension d'entrée négative
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	COM	La terre
6	Équilibre	Équilibre de tension de production. Laissez la goupille d'ÉQUILIBRE ouverte pour la tension nominale de production.
