Lieu d'origine: | La Chine |
Nom de marque: | Enargy |
Numéro de modèle: | SC100-220S48 |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiation |
Délai de livraison: | 1-8 semaines |
Conditions de paiement: | négociation |
Capacité d'approvisionnement: | 15000Pcs/week |
Surligner: | ca à l'alimentation en courant continu,alimentation d'énergie de convertisseur de C.C à C.A. |
---|

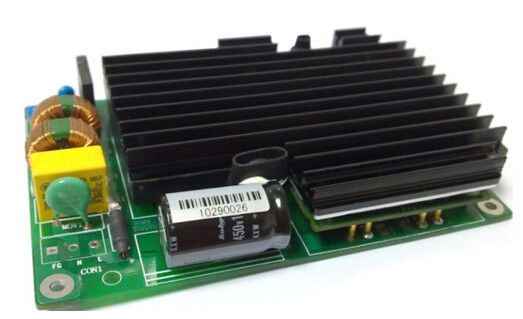

Production 48V SC100-220S48 des alimentations d'énergie d'AC-DC 100W
Fonctionnalités clé
Puissance à haute production : 100W
Chaîne d'entrée : 85~264Vac
Rendement élevé : 85%
Ligne règlement : ≤±1%
Règlement de charge : ≤±2%
À frèquence fixe : 220kHz
Tension d'isolement : 1500Vdc
Protection de court-circuit
Production au-dessus de la protection actuelle
Au-dessus de la protection de la température
Aperçu de produit
Ces traitement de puissance d'utilisation de convertisseur d'AC-DC, contrôle et technologies du conditionnement avancés pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques électriques
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'entrée évaluée |
|
220 |
|
VCA |
|
Gamme de tension d'entrée à C.A. |
85 |
|
264 |
VCA |
|
Fréquence évaluée d'entrée à C.A. |
|
50/60 |
|
Hertz |
|
Plage de fréquence d'entrée à C.A. |
47 |
|
63 |
Hertz |
|
Courant d'entrée maximal |
|
|
2 |
A |
Tension d'entrée minimale, chargement complet |
Efficacité |
|
85 |
|
% |
Tension d'entrée évaluée, charge évaluée |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Gamme de tension de production |
47,52 |
48 |
48,48 |
Volts continu |
|
|
Gamme de courant de sortie |
0,1 |
|
2,1 |
A |
|
|
Ligne règlement |
|
|
±1 |
% |
|
|
Règlement de charge |
|
|
±2 |
% |
|
|
Ondulation et bruit |
|
|
800 |
système mv |
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz |
|
Réponse dynamique |
Déviation |
|
|
±1 |
% |
25% à 50% à 25% Iout maximum, 50% à 75% à 50% Iout maximum, 0. 1A/us |
Temps de stabilisation |
|
|
500 |
nous |
Au nom à moins de 1% Vout. |
|
Overshoot de tension de production |
|
|
1 |
% |
|
|
Capacité de production |
|
470 |
|
μF |
|
Caractéristiques de protection
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Production au-dessus de la protection de charge |
2,3 |
|
2,8 |
A |
Hoquet |
Protection de court-circuit |
|
|
10 |
mΩ |
Hoquet |
Protection de surchauffe |
|
105 |
|
℃ |
Récupération automatique |
Caractéristiques générales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Moyenne des temps de bon fonctionnement |
100 |
|
|
KHrs |
TR-NWT-000332, charge de 80%, 300LFM, 40℃ merci |
Poids |
|
|
300 |
g |
|
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-20 |
|
+55 |
℃ |
|
Température de stockage |
-40 |
|
+85 |
℃ |
|
Hygrométrie |
10 |
|
90 |
% |
|
Altitude |
|
|
3000 |
m |
|
Caractéristiques de sécurité
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Tension d'isolement |
Entrée à la production |
1500 |
|
|
Volts continu |
10mA/1min, aucun courber et panne |
Entrée à la terre |
1000 |
|
|
Volts continu |
||
Production à la terre |
500 |
|
|
Volts continu |
7.5mA/1min, aucun courber et panne |
|
Résistance d'isolement |
Entrée à la production |
100 |
|
|
MΩ |
500Vdc/1min, pression atmosphérique normale, humidité de 90% |
Qualification environnementale
Paramètre |
Notes |
Vibration |
Plage de fréquence : 5-20Hz, +3dB/otc ; 20-80Hz, 0.04g2/Hz ; 80-500Hz, -3dB/ot c ; Haches de X.Y.Z, 30min/axis |
Choc mécanique |
vague de Moitié-sinus, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Froid (en fonction) |
Annonce IEC60068-2-1 |
La chaleur humide |
IEC60068-2-67 CY |
Recyclage de la température |
-20°C à 85°C, rampe 15°C/min., 500 cycles |
Recyclage électrique/thermique |
Vin = minute au chargement maximum et complet, 100 cycles |
Marginalité de conception |
Tmin-10°C à Tmax+10°C, 5°C étapes, Vin = minute à maximum, charge 0-105% |
Essai de durée |
95% Vin évalué et charge, unités à sous-solliciter le point, heures >5000 |
Capacité de soudure |
IEC60068-2-20 |
Conformité de normes
Normes |
Notes |
UL/cUL60950 |
|
EN60950 |
|
EN60601-1 |
|
SCA 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2No.60950-1 |
|
L'information physique
Contour mécanique
Length×width×heigth : 135×90×28 (millimètre), 5.32×3.54×1.1 (dedans),
Désignations de Pin
CON1
Pin non. |
Nom |
Fonction |
1 |
FG |
La terre |
2 |
N |
Ligne neutre |
3 |
L |
Ligne vivante |
CON2
Pin non. |
Nom |
Fonction |
1 |
-48V |
Tension négative de production |
2 |
-48V |
Tension négative de production |
3 |
LA terre |
Tension positive de production |
4 |
LA terre |
Tension positive de production |
Notes d'application : Un grand choix de notes d'application et de livres blancs techniques peuvent être téléchargés dans le format de pdf de notre site Web.
