Surligner: | adaptateur médical de puissance |
---|

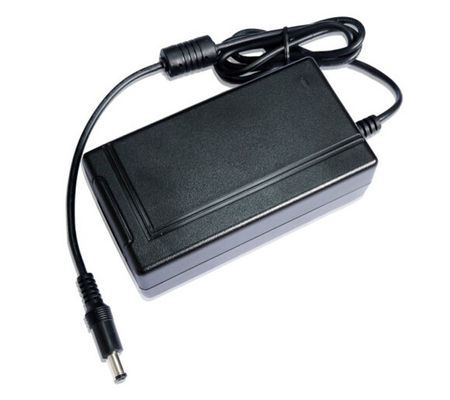

1. Résumé Cet adaptateur sert l'usage médical avec la puissance d'entrée s'étendant à 90-264Vac, à production actuelle simple 24Vdc/2.5A, et à courant de pointe 6A. Il assure la protection de surintensité, la protection de court-circuit, la protection de surtension et la protection de surchauffe. |
||
2. Les fonctionnalités clé du produit
Modèle | Chaîne de tension d'entrée | Tension de production évaluée | Chaîne de courant de sortie |
Ondulation (crête) (Charge évaluée, limitation 20MHz de largeur de bande) |
MDA60-220S24 | 90-264Vac | 24Vdc | 0-2.5A | ≤150mV |
3. Normes et conseils d'adoption
4. Conditions environnementales
Publication périodique non. | Article | Indictor technique | Unité | Remarques | |
1 | La température fonctionnante | 0 — +40 | ℃ | ||
2 | Stockage de la température | -20 — +85 | ℃ | ||
3 | Hygrométrie | Travail | 20-90 | %RH | |
Stockage | 10-95 | ||||
4 | Altitude | ≤3000 | m | ||
5 | Méthode de Refroidissement-vers le bas | Refroidissement naturel |
5. Caractéristiques de puissance
1. Caractéristiques d'entrée | |||||
Publication périodique non. | Article | Impératifs techniques | Unité | Remarques | |
1,1 | Type de puissance | Ⅱ de catégorie | |||
1,2 | Tension d'entrée évaluée | 100-240 | VCA | ||
Gamme de tension d'entrée | 90-264 | ||||
1,3 | Plage de fréquence d'entrée | 47-63 | Hertz | ||
1,4 | Fréquence évaluée d'entrée | 50/60 | Hertz | ||
1,5 | Courant d'entrée maximum | 2 | A | 90VAC | |
1,6 | Courant d'irruption d'entrée | ≤60 | A | Entrée 25℃/cold de VIN=240Vac sur la première botte (la capacité devrait être libérée complètement. Mesurez à n'importe quel angle de phase de tension d'entrée.) | |
1,7 | Puissance le temps de retard | ≤2 | S | charge 220VAC/full | |
1,8 | Temps d'arrêt | ≥10 | Mme | charge 110VAC/full | |
1,9 | Puissance à vide | <2 | W | ||
2. Caractéristiques de production | |||||
2,1 | Gamme de tension de production | 24.00-24.60 | Volts continu | Pleine tension d'entrée, gamme de chargement complet | |
2,2 | Gamme de courant de sortie | 0-2.50 | A | La pleine gamme de tension d'entrée, 220VAC entré, courant de sortie récupère à 2.5A de 6A après 1s. | |
2,3 | Performance globale | ≥85 | % | Entrée évaluée, charge évaluée | |
2,4 | Ondulation et bruit de production | ≤150 | le mVpk-PK |
La température normale, largeur de bande d'oscilloscope 20MHz, sondes en parallèle, capacité 10uF+104 |
|
2,5 |
Commutez l'amplitude d'overshoot de machine
|
≤±5 | % | ||
2,6 | Réponse dynamique | Amplitude d'Overshoot | △V : ≤±5 | % | fluctuation de la charge 25%-50%-25% ou 50%-75%-50%, taux 0.1A/uS de fluctuation |
Récupération du temps | △t : ≤400 | µS | |||
2,7 | Précision de régulation de tension | ≤±2 | % | ||
2,8 | Facteur de règlement de charge | ≤±2 | % | ||
2,9 | Facteur de régulation de tension | ≤±2 | % | ||
2,10 | Charge de capacité | ≤2200 | uF | Entrée évaluée, mode de CR de charge | |
3. Caractéristiques de protection | |||||
3,1 | Protection de surintensité | 6.5-8 | A | Le mode de hoquet, peut de soi-même récupérer | |
3,2 | Protection de court-circuit | Mettez en court-circuit-vous intact, après que la libération de court-circuit, puissance puisse fonctionner correctement | Mettez en court-circuit-vous la résistance <10m> | ||
3,3 | Surchauffez la protection | se produit | Verrouillé, le besoin de recharger | ||
3,4 | Protection de surtension | 26-30 | Volts continu | Verrouillé, le besoin de recharger |
6. Spéc. de sécurité et caractéristiques d'EMC
Publication périodique non. | Article | Impératifs techniques | Normes | Remarques | |
1 | Résistance diélectrique | Entrée-sortie | 4000Vac/10mA/1min : aucun arc de vol, aucune panne | ||
2 | Résistance isolante | Entrée-sortie | ≥10MΩ/500Vdc/1min : À la pression atmosphérique normale, avec l'hygrométrie étant 90% et tension de essai étant 500V, la partie à C.A. du circuit principal de redresseur et la partie de C.C sont vers la terre et la partie à C.A. à la résistance isolante de partie de C.C n'est pas inférieure à des 10m | ||
3 |
Émission conduite (CE) |
CLASSE B |
EN55011 Registre 20780 de FCC IEC60601-1-2 |
||
4 |
Émission rayonnée (AU SUJET DE) |
CLASSE B |
EN55011 Registre 20780 de FCC IEC60601-1-2 |
||
5 | Harmonique | Classe A | EN61000-3-2 | Critère de B | |
6 | Fluctuations et clignotement de tension | Classe A | EN61000-3-3 | Critère de B | |
7 | Montée subite | Mode différentiel ±1KV, mode commun ±2KV | EN61000-4-5 | Critère de B | |
8 |
Immersions de tension et interruptions courtes
|
Tombant à 0%Ut, temps durable : 10ms, (critère de B) |
EN61000-4-11 EN55024
|
Examinez à 0, 90, 180 et 270 degrés respectivement. | |
Tombant à 40%Ut, temps durable : 20ms, (critère de B) | |||||
Tombant à 70%Ut, temps durable : 50ms, (critère de B) | |||||
9 | Protection statique | Décharge d'air | ±8KV | EN61000-4-2 | Critère de B |
Décharge de contact | ±4KV | EN61000-4-2 | Critère de B | ||
10 | Estimation de lutte anti-incendie | 94-V0 | |||
11 | Estimation de protection des eaux | IP22 | |||
12 | Condition de RoHS | Se conforme à RoHS | |||
13 | Qualité | ≤350g |
7. Caractéristiques techniques et définition se reliante de dispositif
1). Taille
Mm× du mm× de L×W×H= (115.5±0.5) (61±0.5) (40±0.5) millimètre
2). Conditions d'aspect
Aucune éraflure, étiquetage d'espace libre
3). Définition se reliante
Ligne d'entrée définition : Se conforme aux normes de ccc et d'UL, cordon de secteur plat de deux-goupille, la longueur 1.5M, le câblage cuivre 2×0.75mm2, la tension de tenue 300V.
Ligne de sortie définition : La longueur 1.5m, #16 la ligne avec un anneau magnétique, 4 goupillent la production, le Hook&Loop, la tension de tenue 300V, la température 80℃ de tenue, la marque Taiyue ou l'équivalent.
4) la puissance de sortie goupille la définition
Publication périodique non. | Définition | Remarques |
Pin1, Pin2 | positif produit par 24Vdc | |
Pin3, Pin4 | négatif 24VdcOutput |
8. Conditions de fiabilité
MTBF≥250Khours ; Condition d'essai : 25℃, entrée évaluée, production de chargement complet.
9. Emballage, transport et stockage
1.) Emballage
Les caisses d'emballage contiennent le nom de produit, le numéro de type, le nom de fabricant, le certificat et la date etc. d'identification et d'inspection de qualité de fabrication.
2.) Transport
Approprié à la voiture, bateaux, transport d'avions et devrait être transporté dans le style étanche à l'humidité et à l'épreuve des soleils et être manipulé avec soin.
3.) Stockage
Si non utilisables des produits devraient être stockés dans des caisses d'emballage avec la température de stockage étant -20℃ à 85℃ et à hygrométrie étant 10% - 90%. Les entrepôts ne permettent pas les produits chimiques de gaz, inflammables, explosifs et corrosifs nocifs, et il n'y a vibration mécanique pas forte, choc et champ magnétique fort. Des caisses d'emballage devraient être placées au moins 20cm de la terre et à partir des murs, des sources de chaleur, des fenêtres et de l'entrée d'air au moins de 50cm. Des produits peuvent être stockés pour que 2 années dans des conditions spécifiques et besoin soit retesté après.
4.) Étiquetage
Graph1 : Label Graph2 de l'anglais : Chinois/anglais
