Basse alimentation d'énergie médicale d'ondulation et de bruit avec la protection SC60D-220S24A de court-circuit

Basse alimentation d'énergie médicale d'ondulation et de bruit avec la protection SC60D-220S24A de court-circuit

Low ripple & noise Medical Power Supply with Short circuit protection SC60D-220S24A

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Enargy
Numéro de modèle: SC60D-220S24A

Conditions de paiement et expédition:

Quantité de commande min: 1pcs
Prix: Negotiation
Délai de livraison: 1-8 semaines
Conditions de paiement: négociation
Capacité d'approvisionnement: 15000Pcs/week
Contactez maintenant
Description de produit détaillée

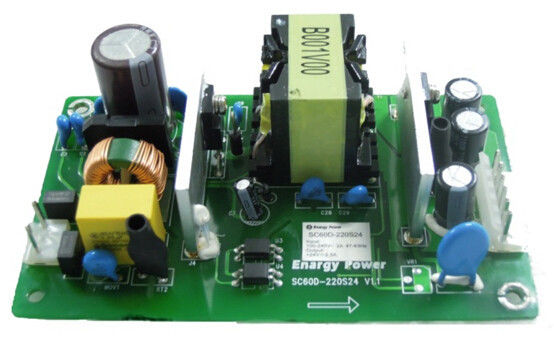

Production médicale 24VDC/2.5A SC60D-220S24A de l'alimentation d'énergie 60W





Fonctionnalités clé

Gamme d'entrée à C.A. : 90~264Vac

Sorties simples : 24V/2.5A

Rendement élevé : 88%

Ligne règlement : ±2%

Règlement de charge :  ±2%

Bas ripple&noise : ≤150mV

Fucntion hésitant de fréquence

Protection de court-circuit

Production au-dessus de la protection actuelle

Production au-dessus de la protection de tension

Au-dessus de la protection de la température

Dissipation de réserve 0.4W

Certification médicale de la CE de l'édition EC60601-1 3ème

Naturel refroidissez

RoHS conforme



Aperçu de produit

Cette utilisation de convertisseur d'AC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.



Caractéristiques électriques

Caractéristiques d'entrée

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'entrée évaluée

100



240

VCA



Gamme de tension d'entrée à C.A.

90



264

VCA



Plage de fréquence d'entrée à C.A.

45

50/60

63

Hertz



Courant d'entrée maximal





2

A

Tension d'entrée minimale, chargement complet

Courant d'irruption d'entrée





60

A

Tension d'entrée maximale, 25℃, premier début

Efficacité

87





%

220VAC entrée, chargement complet

Temps de retard d'ouverture





1,5

S

220VAC entrée, chargement complet

Temps de prise de Turn-0ff

10





Mme

110VAC entrée, chargement complet

Dissipation





2

W

Aucune charge

Caractéristiques de production

Paramètre

Minute

Type

Maximum

Unités

Notes

Gamme de tension de production

24,00



24.6.00

Volts continu



Gamme de courant de sortie





2,5

A

220VAC entrée, 6A pour 1 seconde

Ligne règlement





±2

%



Règlement de charge





±2

%



Précision stabilisante de tension





±2





Ondulation et bruit





150

système mv

Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz

Réponse dynamique

Déviation





±5

%

25% à 50% à 25% Iout maximum, 50% à 75% à 50% Iout maximum, 2.5A/us

Temps de stabilisation





400

nous

Au nom à moins de 1% Vout.

Temps de montée d'ouverture





50

Mme

Chargement complet, 10%~90% Vout

Overshoot de tension de production





±5

%



Capacité de production





2200

μF

Tension d'entrée évaluée, modèle de charge : CR

Caractéristiques de protection

Paramètre

Minute

Type

Maximum

Unités

Notes

Production au-dessus de la protection de tension

26



30

V

Lock-out, requis pour se remettre en marche

Production au-dessus de la protection de charge

6,5



8

A

Hoquet

Protection de court-circuit





10

Hoquet

Protection de surchauffe



Lock-out, requis pour se remettre en marche

Caractéristiques générales

Paramètre

Minute

Type

Maximum

Unités

Notes

Moyenne des temps de bon fonctionnement

250





KHrs

Entrée évaluée, chargement complet, 25℃

Poids





220

g



Caractéristiques environnementales

Paramètre

Minute

Type

Maximum

Unités

Notes

Température de fonctionnement

-10



+70

Le schéma 1

Température de stockage

-25



+85



Hygrométrie

20



90

%



Humidité de stockage

10



95

%



Altitude





3000

m



Méthode de refroidissement

Naturel refroidissez



Caractéristiques de sécurité

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'isolement

Entrée à la production

4000





VCA

10mA/1min, aucun courber et panne

Résistance d'isolement

10





500Vdc/1min, pression atmosphérique normale, humidité de 90%



Caractéristiques d'EMC

Article

Normes

Conditions

Notes

CE

EN55011

Registre 20780 de FCC

IEC60601-1-2

Classe B

Passez le test de système

RE

EN55011

Registre 20780 de FCC

IEC60601-1-2

Classe B

Passez le test de système

Harmonique

EN61000-3-2

Un type conditions de lampes

Critère de B

Fluctuations et clignotement de tension

EN61000-3-3

Besoins en équipements de la classe A

Critère de B

Montée subite

EN61000-4-5

Mode différentiel ±1KV, mode±2KV commun

Critère de B

IMMERSION

EN61000-4-11

EN55024

Immersion de tension à 0%Ut, 10ms

Critère de B, essai à la phase 0, 90, 180 et 270

Immersion de tension à 40%Ut, 20ms

Immersion de tension à 70%Ut, 50ms

ESD

Décharge d'air

EN61000-4-2

±8KV

Critère de B

Décharge de contact

EN61000-4-2

±4KV

Critère de B



Notes :

Basse alimentation d'énergie médicale d'ondulation et de bruit avec la protection SC60D-220S24A de court-circuit

Le schéma 1 : De puissance de sortie contre la température de l'air ambiante



Contour mécanique

Length×width×heigth : 127.0×76×37.0 (millimètre), 5×2.99×1.46 (dedans),

   Basse alimentation d'énergie médicale d'ondulation et de bruit avec la protection SC60D-220S24A de court-circuit

Désignation de connecteur :



1

2

3

4

5

6

J1

L

OR

N







J3

Vout+

Vout+

Vout+

Vout -

Vout -

Vout -
