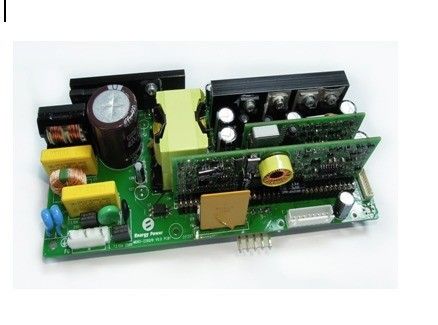

L'alimentation d'énergie médicale 65W a produit 5V/3.0, 24V/1.5A, 16.8V/0.75A MD65-220Q19
Fonctionnalités clé
Gamme d'entrée à C.A. : 90~264Vac
Gamme d'entrée de batterie de Li : 12~16.8Vdc
sorties d'uard : 5V/3.0, 24V/1.5A, 16.8V/0.75A
Rendement élevé : 70%
Ligne règlement : ≤±1%
Règlement de charge : ≤±4%
Bas ripple&noise : ≤200mV
protection de court-circuit
Production au-dessus de la protection actuelle
Production au-dessus de la protection de tension
Entrée sous le lock-out de tension
Signal d'opération à C.A.
Signal de fonctionnement sur batterie
Signal de chargement de batterie
Signal de capacité de batterie
Fonction "Marche/Arrêt" douce
Commutateur sans couture entre le C.A., la batterie et le C.C
Naturel refroidissez
RoHS conforme
Estimation flamme-retardée par UL94V-0
Aperçu de produit
Cette utilisation de convertisseur d'AC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques électriques
Caractéristiques d'entrée
|
Paramètre
|
Minute
|
Type
|
Maximum
|
Unités
|
Notes
|
|
Tension d'entrée évaluée
|
100
|
|
240
|
VCA
|
|
|
Gamme de tension d'entrée à C.A.
|
90
|
|
264
|
VCA
|
|
|
Fréquence évaluée d'entrée à C.A.
|
|
50/60
|
|
Hertz
|
|
|
Plage de fréquence d'entrée à C.A.
|
47
|
|
63
|
Hertz
|
|
|
Courant d'entrée maximal
|
|
|
2,0
|
A
|
Tension d'entrée minimale, chargement complet
|
|
Courant d'irruption d'entrée
|
|
|
60
|
A
|
264 VCA de tension d'entrée, 25℃, premier début
|
|
Tension d'entrée de batterie
|
12
|
|
16,8
|
Volts continu
|
démarrage de ≥13.5V
|
|
Efficacité
|
Entrée à C.A.
|
70
|
|
|
%
|
Tension d'entrée évaluée, charge évaluée
|
|
Batterie et entrée de C.C
|
80
|
|
|
%
|
Tension d'entrée évaluée, charge évaluée
|
Caractéristiques de production
|
Paramètre
|
Minute
|
Type
|
Maximum
|
Unités
|
Notes
|
|
Gamme de tension de production
|
5V
|
4,8
|
5
|
5,2
|
Volts continu
|
|
|
24V
|
23,04
|
24
|
24,96
|
Volts continu
|
|
|
Chargement de batterie
|
16,4
|
16,8
|
17,2
|
Volts continu
|
|
|
8-20V
|
7,68
|
8
|
8,32
|
Volts continu
|
L0 : 0, H0 : 0, production 8V
|
|
11,68
|
12
|
12,32
|
Volts continu
|
L0 : 1, H0 : 0, production 12V
|
|
19,2
|
20
|
20,8
|
Volts continu
|
L0 : 1, H0 : 1, production 20V
|
|
Gamme de courant de sortie
|
5V
|
0
|
|
3
|
A
|
|
|
24V
|
0
|
|
1,5
|
A
|
|
|
Chargement de batterie
|
|
675
|
|
mA
|
|
|
8-20V
|
0
|
|
0,4
|
A
|
|
|
Ligne règlement
|
|
|
±1
|
%
|
|
|
Règlement de charge
|
|
|
±4
|
%
|
|
|
Ondulation et bruit
|
5V
|
|
|
100
|
mVp-p
|
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz
|
|
24V
|
|
|
240
|
système mv-p
|
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz
|
|
8-20V
|
|
|
200
|
système mv-p
|
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz
|
|
temps de montée de production de 5V 24V 8-20V
|
|
|
50
|
Mme
|
|
|
Overshoot de tension de production
|
|
|
±5
|
%
|
|
|
Capacité de production (5V 24V)
|
|
2000
|
|
μF
|
|
Caractéristiques de protection
|
Paramètre
|
Minute
|
Type
|
Maximum
|
Unités
|
Notes
|
|
Production au-dessus de la protection de tension
|
5V
|
5,5
|
|
7,5
|
V
|
Verrou-, le besoin de se remettre en marche
|
|
24V
|
26,4
|
|
36
|
V
|
|
8-20V
|
22
|
|
30
|
V
|
|
Protection de sousvoltage de batterie
|
12
|
|
12,6
|
V
|
Verrou-, le besoin de se remettre en marche
|
Caractéristiques générales
|
Paramètre
|
Minute
|
Type
|
Maximum
|
Unités
|
Notes
|
|
Moyenne des temps de bon fonctionnement
|
500
|
|
|
KHrs
|
Entrée évaluée, chargement complet, 25℃
|
|
Poids
|
|
500
|
|
g
|
|
Caractéristiques environnementales
|
Paramètre
|
Minute
|
Type
|
Maximum
|
Unités
|
Notes
|
|
Température de fonctionnement
|
0
|
|
+40
|
℃
|
|
|
Température de stockage
|
-20
|
|
+85
|
℃
|
|
|
Hygrométrie
|
20
|
|
90
|
%
|
|
|
Humidité de stockage
|
10
|
|
95
|
%
|
|
|
Altitude
|
|
|
3000
|
m
|
|
|
Méthode de Refroidissement-vers le bas
|
|
|
|
|
Refroidissement naturel
|
Caractéristiques de sécurité
|
Paramètre
|
Minute
|
Type
|
Maximum
|
Unités
|
Notes
|
|
Tension d'isolement
|
Entrée à la production
|
4000
|
|
|
VCA
|
5mA/1min, aucun courber et panne
|
|
Entrée à la terre
|
1500
|
|
|
VCA
|
|
Résistance d'isolement
|
Entrée à la production
|
30
|
|
|
MΩ
|
500Vdc/1min, pression atmosphérique normale, humidité de 90%
|
|
Courant de fuite
|
Entrée à la terre
|
|
|
0,5
|
mA
|
264Vac, état normal
|
|
|
|
1
|
mA
|
264Vac, défaut simple
|
Gestion de batterie
|
Paramètre
|
Minute
|
Type
|
Maximum
|
Unités
|
Notes
|
|
Courant de réserve de fuite de batterie
|
|
|
0,8
|
mA
|
|
|
Capacité de batterie
|
2
|
|
4,4
|
Ah
|
Batterie de Li
|
|
Tension de batterie
|
|
14,8
|
|
V
|
série 3.7V×4
|
Notes :
la batterie 1.The et le commutateur à la puissance commerciale sont passation sans couture ;
mode 2.Battery de remplissage : après mise sous tension, l'autotest de batterie de 10 secondes, préparent chargeant, remplissage constant-actuel, flotteur chargeant après la batterie entièrement chargée. Il est normal que la tension flottent quand la batterie n'est pas chargée.
Signal et commutateur
|
Article
|
Fonctions
|
Notes
|
|
Signal d'entrée à C.A.
|
Signalez s'allument quand entrée à C.A., la production 5±0.2V
|
Pin7 du connecteur J4
|
|
Aucun signal en ligne de batterie
|
Produisez 5±0.2V quand batterie en ligne, 0V quand batterie off-line
|
Pin11 du connecteur J4
|
|
Signal de chargement de batterie
|
Produisez 4.5±0.2V quand le chargement de batterie, 0V quand batterie off-line ou entièrement chargé
|
Pin8 du connecteur J4
|
|
SW1 : la tension de bas niveau douce s'éteignent
|
la tension de bas niveau douce s'éteignent : 5V, 8-20V, 24V
|
Pin1 du connecteur J4 à la terre s'éteignent, le 1 seconde retard
|
|
SW2 : tour de bas niveau de tension "MARCHE/ARRÊT"
|
tour dur 5V "MARCHE/ARRÊT", 8-20V, 24V de tension de bas niveau
|
Tournez dessus quand pin2 du connecteur J4 court-circuitent à la terre, s'éteignent quand pin2 et short de la terre encore, le seconde retard 3 "MARCHE/ARRÊT"
|
|
SW3 : la tension de bas niveau s'éteignent
|
24V aucune production
|
Pin3 du connecteur J4 à la terre
|
|
SW4 : la tension de bas niveau s'éteignent
|
8-20V aucune production
|
Pin4 du connecteur J4 à la terre
|
|
entrée de tension du niveau de contrôle 8-20V
|
Le niveau de signal voltage5±0.2V, borne 5 de J4 est le signal L0, pin6 de J4 est le signal H0
|
L0 : 0, H0 : 0, output8V
L0 : 1, H0 : 0, output12V
L0 : 1, H0 : 1, output20V
|
Caractéristiques d'EMC
|
Article
|
Normes
|
Conditions
|
Notes
|
|
CE
|
EN55022
|
Classe B
|
Passez le test de système
|
|
RE
|
EN55022
|
Classe B
|
Passez le test de système
|
|
Harmonique
|
EN61000-3-2
|
Conditions de lampes de C
|
Critère de B
|
|
Fluctuations et clignotement de tension
|
EN61000-3-3
|
Besoins en équipements de la classe A
|
Critère de B
|
|
Montée subite
|
EN61000-4-5
|
Mode différentiel ±2KV, mode±4KV commun
|
Critère de B
|
|
IMMERSION
|
EN61000-4-11
EN55024
|
Immersion de tension à 0%Ut, 10ms
|
Critère de B, essai à la phase 0, 90, 180 et 270
|
|
Immersion de tension à 40%Ut, 20ms
|
|
Immersion de tension à 70%Ut, 50ms
|
|
ESD
|
Décharge d'air
|
EN61000-4-2
|
±8KV
|
Critère de B
|
|
Décharge de contact
|
EN61000-4-2
|
±4KV
|
Critère de B
|
Notes :
Critère d'A : Représentation normale pendant et après l'essai.
Critère de B : On ne permet pas la protection ou la remise de basse tension. La fluctuation provisoire de tension de production cesse après que les perturbations cesse, et de ce que l'EUT récupère sa représentation normale automatiquement. Pendant le test de système, on ne permet pas aussi la fluctuation ou la remise de tension de production.
Critère de C : La perte provisoire de production est permise, mais le matériel ne peut pas être endommagé. L'EUT récupère sa représentation normale automatiquement ou intervention d'opérateur.
Critère de R : On permet la perte de production qui n'est pas récupérable. Le composant protecteur primaire (fusible) peut être endommagé. L'EUT récupère sa représentation normale après remplace le composant endommagé.
Qualification environnementale
|
Paramètre
|
Notes
|
|
Vibration
|
10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3
|
|
Choc mécanique
|
minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z
|
|
Froid (en fonction)
|
Annonce IEC60068-2-1
|
|
La chaleur humide
|
IEC60068-2-67 CY
|
|
Recyclage de la température
|
-40°C à 100°C, rampe 15°C/min., 500 cycles
|
|
Recyclage électrique/thermique
|
Vin = minute au chargement maximum et complet, 100 cycles
|
|
Marginalité de conception
|
Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105%
|
|
Essai de durée
|
95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures
|
|
Capacité de soudure
|
IEC60068-2-20
|
Conformité de normes
|
Normes
|
Notes
|
|
UL/cUL60950
|
|
|
EN60950
|
|
|
GB4943
|
|
|
Le CEI 695-2-2
|
Essai de flamme d'aiguille, essai d'ensemble entier, composants board&plastic UL94V-0 conformes
|
|
Le CEI 61000-4-2
|
|
Contour mécanique
Length×width×heigth : 175×80×38.6 (millimètre), 6.894×3.15×1.52 (dedans)
Désignations de connecteur
J1 : Type areVH3.96-5 (dos rapide) de connecteur d'entrée à C.A.
|
COM codent
|
Description
|
Code de Pin
|
Fonction
|
|
J1
|
Connecteur d'entrée à C.A.
|
1
|
L
|
|
2
|
OR
|
|
3
|
N
|
|
4
|
OR
|
|
5
|
FG
|
J3 : Type areXH2.54-8 (dos rapide) de connecteur de débit
|
COM codent
|
Description
|
Code de Pin
|
Fonction
|
|
J3
|
Connecteur de débit
|
1-2
|
5V
|
|
3-4
|
LA terre
|
|
5-6
|
24V
|
|
7-8
|
8-20V
|
J2 : Le type J2 de connecteur d'entrée de batterie sont VH3.96-5 (la goupille de courbure)
|
COM codent
|
Description
|
Code de Pin
|
Fonction
|
|
J2
|
Connecteur d'entrée de batterie
|
1-2
|
BATTE
|
|
3
|
OR
|
|
4-5
|
BAT+
|
Notes : La BATTE ne peut pas se relier à la terre
J4 : Le connecteur J4 de contrôle et de commutateur de signal sont XH1.25-12 (le dos rapide)
|
COM codent
|
Description
|
Code de Pin
|
Entrée ou production
|
Fonction
|
|
J4
|
Connecteur de débit
|
1
|
Entrée
|
Doux arrêtez quand SW1 se relient à la terre, le 1 seconde retard, 5V/24V/8-20V aucune production
|
|
2
|
Entrée
|
Tournez dessus 5V/24V/8-20V quand SW2 se relient à la terre, s'éteignent quand short de SW2 et de terre encore, le seconde retard 3, pas auto-verrouillé
|
|
3
|
Entrée
|
SW3 se relient à la terre, 24V aucune production
|
|
4
|
Entrée
|
SW4 se relient à la terre, 8-20V aucune production
|
|
5
|
Entrée
|
L0 signal1, input5V
|
|
6
|
Entrée
|
H0 signal2, input5V
|
|
7
|
Production
|
Signal à C.A., production 5V quand C.A. en ligne, 0V quand C.A. off-line
|
|
8
|
Production
|
Signal de remplissage, production 4.5V quand la batterie charing, 0V quand la batterie pas charing ou entièrement chargé. La tension flottera quand la batterie n'est aucun chargé mais la LED ne s'allumera pas dessus
|
|
9
|
Production
|
LA terre
|
|
10
|
Production
|
BAT+
|
|
11
|
Production
|
Aucun signal en ligne de batterie, production 5V quand la batterie a chargé, 0V quand la batterie n'est pas chargée
|
|
12
|
OR
|
OR
|
