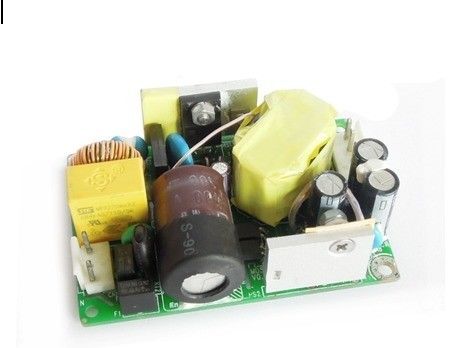

Le C.A. médical de rendement élevé aux approvisionnements d'alimentation CC a produit 18V/2.22A MD50-220S18

Le C.A. médical de rendement élevé aux approvisionnements d'alimentation CC a produit 18V/2.22A MD50-220S18

  • Le C.A. médical de rendement élevé aux approvisionnements d'alimentation CC a produit 18V/2.22A MD50-220S18
Le C.A. médical de rendement élevé aux approvisionnements d'alimentation CC a produit 18V/2.22A MD50-220S18
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Enargy
Numéro de modèle: MD50-220S18
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Prix: Negotiation
Délai de livraison: 1-8 semaines
Conditions de paiement: négociation
Capacité d'approvisionnement: 15000Pcs/week
Contact
Description de produit détaillée
Surligner:

Alimentations d'énergie de catégorie médicale

,

C.A. au convertisseur de C.C

Production médicale 18V/2.22A MD50-220S18 de l'alimentation d'énergie 50W

Fonctionnalités clé

Gamme d'entrée à C.A. : 90~264Vac

Tension d'entrée de C.C : 18V

sorties simples : 18V/2.22A

Rendement élevé : 87%

Ligne règlement : ≤±1%

Règlement de charge : ≤±3%

Bas ripple&noise : ≤180mV

protection de court-circuit

Production au-dessus de protecti de tension

Naturel refroidissez

RoHS conforme

Estimation flamme-retardée par UL94V-0

Aperçu de produit

Cette utilisation de convertisseur d'AC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

Caractéristiques électriques

Caractéristiques d'entrée

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'entrée évaluée

100

240

VCA

Gamme de tension d'entrée à C.A.

90

264

VCA

Fréquence évaluée d'entrée à C.A.

50/60

Hertz

Plage de fréquence d'entrée à C.A.

47

63

Hertz

Courant d'entrée maximum

1,1

A

90Vac

Courant d'irruption d'entrée

60

A

Tension d'entrée maximale, 25℃, premier début

Le courant de drain de plancher

0,5

mA

Caractéristiques de production

Paramètre

Minute

Type

Maximum

Unités

Notes

Valeur de tension de production

17,64

18,36

Volts continu

Entrée évaluée ; Demi charge

Gamme de tension de production

17,46

18,54

Volts continu

Gamme de courant de sortie

0

2,22

A

Le courant de pointe de production

2,78

A

Puissance de crête 50W dans the30s à maximum10%

Ligne règlement

±1

%

Basse ligne à la ligne élevée ; chargement complet

Règlement de charge

±1

%

Aucune charge au chargement complet ; entrée nominale

Exactitude de Voltage Regulation

±3

%

Réponse dynamique

Amplitude d'Overshoot

±5

%

25% à 50% à 25% Iout maximum, 50% à 75% à 50% Iout maximum, 1A/us

Temps de rétablissement

400

nous

Efficacité de machine

87

%

La température normale ;

Entrée évaluée, charge évaluée

Ondulation et bruit

180

système mv

Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz

Overshoot de tension de production

±5

%

Charge de capacité

2200

μF

Charge de mode de CR

Caractéristiques de protection

Paramètre

Minute

Type

Maximum

Unités

Notes

Production au-dessus de la protection de tension

19,8

25,0

Volts continu

Mode de hoquet, récupération automatique

Production au-dessus de la protection actuelle

3,00

4,40

A

Protection de court-circuit

10

Caractéristiques générales

Paramètre

Minute

Type

Maximum

Unités

Notes

Moyenne des temps de bon fonctionnement

250

KHrs

Entrée évaluée, chargement complet, 25℃

Poids

2.09(60)

Once (G)

Caractéristiques environnementales

Paramètre

Minute

Type

Maximum

Unités

Notes

Température de fonctionnement

-5

+45

Température de stockage

-20

+85

Hygrométrie

20

90

%

Humidité de stockage

10

95

%

Altitude

3000

m

Gestion thermique

Naturel refroidissez

Caractéristiques de sécurité

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'isolement

Entrée à la production

4000

VCA

5mA/1min, aucun courber et panne

Entrée à la terre

1500

VCA

Production à la terre

500

Volts continu

Résistance d'isolement

Entrée à la production

30

500Vdc/1min, pression atmosphérique normale, humidité de 90%

Caractéristiques d'EMC

Article

Normes

Conditions

Notes

CE

EN55022

Classe B

Passez le test de système

RE

EN55022

Classe B

Passez le test de système

Harmonique

EN61000-3-2

Conditions de lampes de C

Critère de B

Fluctuations et clignotement de tension

EN61000-3-3

Besoins en équipements de la classe A

Critère de B

Montée subite

EN61000-4-5

Mode différentiel ±2KV, mode±4KV commun

Critère de B

IMMERSION

EN61000-4-11

EN55024

Immersion de tension à 0%Ut, 10ms

Critère de B, essai à la phase 0, 90, 180 et 270

Immersion de tension à 40%Ut, 20ms

Immersion de tension à 70%Ut, 50ms

ESD

Décharge d'air

EN61000-4-2

±8KV

Critère de B

Décharge de contact

EN61000-4-2

±4KV

Critère de B

Contour mécanique

ength×idth×eighth : 76.2×50.8×28.0 (millimètre), 3.0×2.0×1.1 (dedans),

Le C.A. médical de rendement élevé aux approvisionnements d'alimentation CC a produit 18V/2.22A MD50-220S18 0

Désignations de Pin

Article

Pin aucun

Nom

Fonction

CN1

1

N

Tension d'entrée

2

Vide

3

L

CN2

1

Vout+

Tension positive de production

2

3

Vout+

Tension négative de production

4

Label

Le C.A. médical de rendement élevé aux approvisionnements d'alimentation CC a produit 18V/2.22A MD50-220S18 1
