Lieu d'origine: | La Chine |
Nom de marque: | Enargy |
Numéro de modèle: | MA25-220S15-A |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiation |
Délai de livraison: | 1-8 semaines |
Conditions de paiement: | négociation |
Capacité d'approvisionnement: | 15000Pcs/week |
Surligner: | Alimentations d'énergie de catégorie médicale,C.A. au convertisseur de C.C |
---|

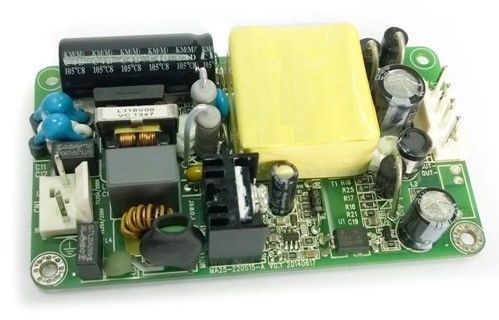

Production médicale 15V/1.67A MA25-220S15-A de l'alimentation d'énergie 25W
Fonctionnalités clé
Gamme d'entrée à C.A. : 90~264Vac
Production : 15V/1.67A
Rendement élevé : 78%
Ligne règlement : ≤±1%
Règlement de charge : ≤±1%
Bas ripple&noise : ≤150mV
protection de court-circuit
Production au-dessus de la protection actuelle
Au-dessus de la protection de la température
Naturel refroidissez
RoHS conforme
Estimation flamme-retardée par UL94V-0
Aperçu de produit
Cette utilisation de convertisseur d'AC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques électriques
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'entrée évaluée |
100 |
220 |
240 |
VCA |
|
Gamme de tension d'entrée à C.A. |
90 |
|
264 |
VCA |
|
Fréquence évaluée d'entrée à C.A. |
|
50/60 |
|
Hertz |
|
Plage de fréquence d'entrée à C.A. |
47 |
|
63 |
Hertz |
|
Courant d'entrée maximal |
|
|
0,9 |
A |
Tension d'entrée minimale, chargement complet |
Courant d'irruption d'entrée |
|
|
40 |
A |
Tension d'entrée maximale, 25℃, premier début |
Efficacité |
78 |
|
|
% |
Tension d'entrée évaluée, charge évaluée |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Gamme de tension de production |
14,55 |
15,00 |
15,45 |
Volts continu |
|
|
Gamme de courant de sortie |
0 |
|
1,67 |
A |
|
|
Ligne règlement |
|
|
±1 |
% |
|
|
Règlement de charge |
|
|
±1 |
% |
|
|
Régulation de la température |
|
±0.002 |
|
%/°C |
Sur la gamme de température de fonctionnement |
|
Ondulation et bruit |
|
|
150 |
système mv |
Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz |
|
Réponse dynamique |
Déviation |
|
|
±5 |
% |
25% à 50% à 25% Iout maximum, 50% à 75% à 50% Iout maximum, 1A/us |
Temps de stabilisation |
|
|
400 |
nous |
Au nom à moins de 1% Vout. |
|
Overshoot de tension de production |
|
|
±5 |
% |
|
|
Capacité de production |
|
2200 |
|
μF |
|
Caractéristiques de protection
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Production au-dessus de la protection de charge |
1,8 |
|
3,0 |
A |
Mode de hoquet, récupération automatique |
Protection de court-circuit |
|
|
10 |
mΩ |
|
Protection de surchauffe |
|
|
|
|
Récupération automatique |
Caractéristiques générales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Moyenne des temps de bon fonctionnement |
100 |
|
|
KHrs |
Entrée évaluée, chargement complet, 25℃ |
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-10 |
|
+50 |
℃ |
|
Température de stockage |
-20 |
|
+85 |
℃ |
|
Hygrométrie |
20 |
|
90 |
% |
|
Humidité de stockage |
10 |
|
95 |
% |
|
Altitude |
|
|
3000 |
m |
|
Caractéristiques de sécurité
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Tension d'isolement |
Entrée à la production |
4000 |
|
|
VCA |
5mA/1min, aucun courber et panne |
Entrée à la terre |
1500 |
|
|
VCA |
||
Production à la terre |
500 |
|
|
Volts continu |
5mA/1min, aucun courber et panne |
|
Résistance d'isolement |
Entrée à la production |
30 |
|
|
MΩ |
500Vdc/1min, pression atmosphérique normale, humidité de 90% |
Courant de fuite |
Entrée à la terre |
|
|
0,5 |
mA |
240Vac, état normal |
|
|
1 |
mA |
240Vac, défaut simple |
Caractéristiques d'EMC
Article |
Normes |
Conditions |
Notes |
|
CE |
EN55022 |
Classe B |
Passez le test de système |
|
RE |
EN55022 |
Classe B |
Passez le test de système |
|
Harmonique |
EN61000-3-2 |
Conditions de lampes de C |
Critère de B |
|
Fluctuations et clignotement de tension |
EN61000-3-3 |
Besoins en équipements de la classe A |
Critère de B |
|
Montée subite |
EN61000-4-5 |
Mode différentiel ±2KV, mode±4KV commun |
Critère de B |
|
IMMERSION |
EN61000-4-11 EN55024 |
Immersion de tension à 0%Ut, 10ms |
Critère de B, essai à la phase 0, 90, 180 et 270 |
|
Immersion de tension à 40%Ut, 20ms |
||||
Immersion de tension à 70%Ut, 50ms |
||||
ESD |
Décharge d'air |
EN61000-4-2 |
±8KV |
Critère de B |
Décharge de contact |
EN61000-4-2 |
±4KV |
Critère de B |
Notes :
Critère d'A : Représentation normale pendant et après l'essai.
Critère de B : On ne permet pas la protection ou la remise de basse tension. La fluctuation provisoire de tension de production cesse après que les perturbations cesse, et de ce que l'EUT récupère sa représentation normale automatiquement. Pendant le test de système, on ne permet pas aussi la fluctuation ou la remise de tension de production.
Critère de C : La perte provisoire de production est permise, mais le matériel ne peut pas être endommagé. L'EUT récupère sa représentation normale automatiquement ou intervention d'opérateur.
Critère de R : On permet la perte de production qui n'est pas récupérable. Le composant protecteur primaire (fusible) peut être endommagé. L'EUT récupère sa représentation normale après remplace le composant endommagé.
Qualification environnementale
Paramètre |
Notes |
Vibration |
10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3 |
Choc mécanique |
minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z |
Froid (en fonction) |
Annonce IEC60068-2-1 |
La chaleur humide |
IEC60068-2-67 CY |
Recyclage de la température |
-40°C à 100°C, rampe 15°C/min., 500 cycles |
Recyclage électrique/thermique |
Vin = minute au chargement maximum et complet, 100 cycles |
Marginalité de conception |
Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105% |
Essai de durée |
95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures |
Capacité de soudure |
IEC60068-2-20 |
Conformité de normes
Normes |
Notes |
UL60601-1 |
|
CSA22.2 NO.601-1-M90 |
|
IEC60601-1 |
|
IEC60601-1-2 |
|
IEC60950 |
|
Contour mécanique
Length×width×heigth : 88.4×50.3×23 (millimètre), 3.5×2×0.9 (dedans),
Désignations de connecteur
Article |
Notes |
Ligne |
Pin1of CN1 |
Neutre |
Pin1of CN1 |
PRODUCTION « + » |
Pin1,2of CN2 |
PRODUCTION « - » |
Pin3,4of CN2 |
