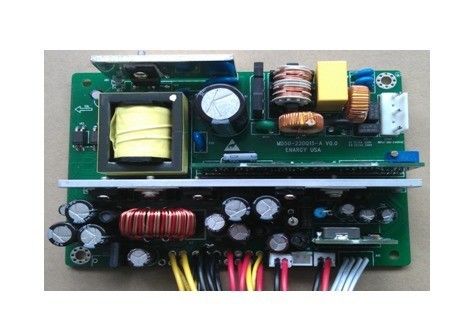

L'alimentation d'énergie médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15

Fonctionnalités clé

Gamme d'entrée à C.A. : 90~264Vac

Gamme d'entrée de batterie de Li : 10~12.8Vdc

Sorties triples : 5V/3A, 12V/2A, 12.8V/0.5A

Rendement élevé : 70%

Ligne règlement : ≤±1%

Règlement de charge : ≤±3%

Bas ripple&noise : ≤150mV

protection de court-circuit

Production au-dessus de la protection actuelle

Production au-dessus de la protection de tension

Entrée sous le lock-out de tension

Au-dessus de la protection de la température

Signal d'opération à C.A.

Signal de fonctionnement sur batterie

Signal de chargement de batterie

Signal de capacité de batterie

Fonction "Marche/Arrêt" douce

Commutateur sans couture entre le C.A., la batterie et le C.C

Naturel refroidissez

RoHS conforme

Estimation flamme-retardée par UL94V-0

Aperçu de produit

Cette utilisation de convertisseur d'AC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

Caractéristiques électriques

Caractéristiques d'entrée

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'entrée évaluée

100

240

VCA

Gamme de tension d'entrée à C.A.

90

264

VCA

Fréquence évaluée d'entrée à C.A.

50/60

Hertz

Plage de fréquence d'entrée à C.A.

47

63

Hertz

Courant d'entrée maximal

1,5

A

Tension d'entrée minimum, chargement complet

Courant d'irruption d'entrée

60

A

264 VCA de tension d'entrée, 25℃, premier début

Tension d'entrée de batterie

10

12,8

Volts continu

Efficacité

Entrée à C.A.

70

%

Tension d'entrée évaluée, charge évaluée

Batterie et entrée de C.C

84

%

tension d'entrée 12Vdc, charge évaluée

Caractéristiques de production

Paramètre

Minute

Type

Maximum

Unités

Notes

Gamme de tension de production

5V

4,85

5

5,15

Volts continu

12V

11,7

12

12,3

Volts continu

Chargement de batterie

13,6

13,8

13,0

Volts continu

Gamme de courant de sortie

5V

0

3,0

A

12V

0

2,0

A

Chargement de batterie

0,5

0,6

A

Mode actuel constant

Ligne règlement

±1

%

Règlement de charge

±3

%

Ondulation et bruit

5V

50

mVp-p

Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz

12V

150

système mv-p

Entrée évaluée, chargement complet, largeur de bande de 20 mégahertz

Overshoot de tension de production

±5

%

Capacité de production

3300

μF

Caractéristiques de protection

Paramètre

Minute

Type

Maximum

Unités

Notes

Production au-dessus de la protection actuelle

5V

4,0

9,0

A

12V

2,5

4,5

A

protection de court-circuit de 5V 12V

10

Hoquet

Protection de sousvoltage de batterie

9,0

9,5

V

règlement de charge de 50%

Caractéristiques générales

Paramètre

Minute

Type

Maximum

Unités

Notes

Moyenne des temps de bon fonctionnement

250

KHrs

Entrée évaluée, chargement complet, 25℃

Poids

280

g

Caractéristiques environnementales

Paramètre

Minute

Type

Maximum

Unités

Notes

Température de fonctionnement

0

+50

Température de stockage

-20

+85

Hygrométrie

20

90

%

Humidité de stockage

10

95

%

Altitude

3000

m

Méthode de Refroidissement-vers le bas

Refroidissement naturel

Caractéristiques de sécurité

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension d'isolement

Entrée à la production

4000

VCA

5mA/1min, aucun courber et panne

Entrée à la terre

1500

VCA

Production à la terre

500

Volts continu

5mA/1min, aucun courber et panne

Résistance d'isolement

Entrée à la production

30

500Vdc/1min, pression atmosphérique normale, humidité de 90%

Courant de fuite

Entrée à la terre

0,5

mA

264Vac, état normal

1

mA

264Vac, défaut simple

Gestion de batterie

Paramètre

Minute

Type

Maximum

Unités

Notes

Tension évaluée de batterie

11,1

V

Capacité de batterie

2

5

OH

Courant de réserve de fuite

0,5

mA

État froid sans entrée à C.A., commutateur

Pré le courant de charge

300

mA

Notes :

la batterie 1.The et le courant alternatif Sont commutateur sans couture. 5V et 12V n'échoueront pas pendant le commutateur ;

type 2.Battery : trois batteries de Li ;

Signal et commutateur

Article

Fonctions

Notes

C.A. – Signal CORRECT

Le signal s'allument quand l'entrée à C.A., a produit de haut niveau

pin3 de ligne d'essai de batterie

Signal à C.A. LED

Signalez s'allument quand l'entrée à C.A., a produit de haut niveau

pin3 de câble bleu et blanc

Tour doux de puissance "MARCHE/ARRÊT"

allumez-vous quand SW1 et SW2 sont court-circuités, mise hors tension quand court-circuit encore

1th borne et 2pin du câble bleu et blanc XH2.0-5

Caractéristiques d'EMC

Article

Normes

Conditions

Notes

CE

EN55011

Classe B

Passez le test de système

RE

EN55022

Classe B

Passez le test de système

Harmonique

EN61000-3-2

Conditions de lampes de C

Critère de B

Fluctuations et clignotement de tension

EN61000-3-3

Besoins en équipements de la classe A

Critère de B

Montée subite

EN61000-4-5

Mode différentiel ±2KV, mode±4KV commun

Critère de B

IMMERSION

EN61000-4-11

EN55024

Immersion de tension à 0%Ut, 10ms

Critère de B, essai à la phase 0, 90, 180 et 270

Immersion de tension à 40%Ut, 20ms

Immersion de tension à 70%Ut, 50ms

ESD

Décharge d'air

EN61000-4-2

±8KV

Critère de B

Décharge de contact

EN61000-4-2

±4KV

Critère de B

Notes :

Critère d'A : Représentation normale pendant et après l'essai.

Critère de B : On ne permet pas la protection ou la remise de basse tension. La fluctuation provisoire de tension de production cesse après que les perturbations cesse, et de ce que l'EUT récupère sa représentation normale automatiquement. Pendant le test de système, on ne permet pas aussi la fluctuation ou la remise de tension de production.

Critère de C : La perte provisoire de production est permise, mais le matériel ne peut pas être endommagé. L'EUT récupère sa représentation normale automatiquement ou intervention d'opérateur.

Critère de R : On permet la perte de production qui n'est pas récupérable. Le composant protecteur primaire (fusible) peut être endommagé. L'EUT récupère sa représentation normale après remplace le composant endommagé.

Qualification environnementale

Paramètre

Notes

Vibration

10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3

Choc mécanique

minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z

Froid (en fonction)

Annonce IEC60068-2-1

La chaleur humide

IEC60068-2-67 CY

Recyclage de la température

-40°C à 100°C, rampe 15°C/min., 500 cycles

Recyclage électrique/thermique

Vin = minute au chargement maximum et complet, 100 cycles

Marginalité de conception

Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105%

Essai de durée

95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures

Capacité de soudure

IEC60068-2-20

Conformité de normes

Normes

Notes

UL/cUL60950

EN60950

GB4943

Le CEI 695-2-2

Essai de flamme d'aiguille, essai d'ensemble entier, composants board&plastic UL94V-0 conformes

Le CEI 61000-4-2

Contour mécanique

Length×width×heigth : 130×91×35 (millimètre)

l'alimentation de l'énergie 50/60Hz médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 0

Désignations de connecteur

Ligne d'essai de batterie : Type areXH2.0-4 (couleur blanche de connecteur, distance de 2,0 bornes, 4PIN)

Couleur

Code de Pin

Fonction

Matériel

Carte de croquis

jaune

1

Bat+

24AWG UL1007 80℃

L=275mm

l'alimentation de l'énergie 50/60Hz médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 1

noir

2

Batte

rouge

3

AC-OK

noir

4

LA terre

Puissance à la ligne de conseil principal : Type areXH2.0-5 (couleur blanche de connecteur, distance de 2,0 bornes, 5PIN)

Couleur

Code de Pin

Fonction

Matériel

Carte de croquis

Câble plat bleu et blanc

1

SW1

UL2468 24#-5P

L=300mm

l'alimentation de l'énergie 50/60Hz médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 2

2

SW2

3

AC-LED

4

LA terre

5

LA terre

Ligne de communication de paramètre : Type areXH2.54-5 (couleur blanche de connecteur, distance de 2,54 bornes, 5PIN)

Couleur

Code de Pin

Fonction

Matériel

Carte de croquis

jaune

1

+12V

24AWG UL1007 80℃

L=190mm

l'alimentation de l'énergie 50/60Hz médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 3

noir

2

LA terre

bleu

3

blanc

4

noir

5

Puissance à la canalisation d'alimentation d'imprimante : Type areXH2.0-4 (couleur blanche de connecteur, distance de 2,54 bornes, 4PIN)

Couleur

Code de Pin

Fonction

Matériel

Carte de croquis

rouge

1

+5V

24AWG UL1007 80℃

L=300mm

l'alimentation de l'énergie 50/60Hz médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 4

2

noir

3

LA terre

jaune

4

+12V

Ligne de conjonction de fan : Le type de connecteur sont SMP-02-BC (couleur noire, distance de 2,54 bornes, 2PIN)

Couleur

Code de Pin

Fonction

Matériel

Carte de croquis

noir

1

LA terre

24AWG UL1007 80℃

L=200mm

l'alimentation de l'énergie 50/60Hz médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 5

jaune

2

+12V

Ligne de conjonction de batterie : Le type de connecteur sont STO-1.0T-187N-8

Couleur

Code de Pin

Fonction

Matériel

Carte de croquis

rouge

1

Bat+

24AWG UL1007 80℃

L=220mm

l'alimentation de l'énergie 50/60Hz médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 6

noir

2

Batte

Ligne électrique d'approvisionnement de Mainboad : Type areXH2.54-4 (couleur blanche de connecteur, distance de 2,54 bornes, 4PIN)

Couleur

Code de Pin

Fonction

Matériel

Carte de croquis

jaune

1

+12V

24AWG UL1007 80℃ L=260mm

l'alimentation de l'énergie 50/60Hz médicale 50W a produit 5V/3A, 12V/2A, 12.8V/0.5A MD50A-220Q15 7

noir

2

LA terre

noir

3

LA terre

rouge

4

+5V
