Lieu d'origine: | La Chine |
Nom de marque: | Meanwell |
Certification: | CE,ROHS, TUV, UL |
Numéro de modèle: | Alimentation d'énergie à sortie unique de CEN-60 LED |
Quantité de commande min: | Négociables |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Emballage standard d'exportation |
Délai de livraison: | 5-7 travail jours après réception du dépôt |
Conditions de paiement: | Départ usine |
Capacité d'approvisionnement: | 30000pcs/month |
Normes de sécurité: | UL879, UL8750, CSA C22.2 non 207-M89, no. 250.0-08, TUV EN61347-1, EN61347-2-13, IP66, J61347-1, J61 | LA température. COEFFICIENT: | ±0.03%/℃ (0 | 50℃) |
---|---|---|---|
Travail de l'humidité: | 20 | Rhésus de 95% sans condensation | vibration: | 10 | 500Hz, 5G 12min. /1cycle, période pour 72min. chacun le long de X, Y, haches de Z |
temp travaillant.: | -30 | 70℃ | Tension de tenue: | I/P-O/P : 3.75KVAC I/P-FG : 2KVAC O/P-FG : 0.5KVAC |
Résistance d'isolement: | I/P-O/P, I/P-FG, O/P-FG : ohms de 100M/Rhésus de 500VDC/25℃/70% | Émission d'EMC: | Conformité à EN55015, EN61000-3-2 classe C (charge de ≧75%) ; EN61000-3-3 |
Surligner: | conduit d'alimentation légère,pilote de lumière LED |

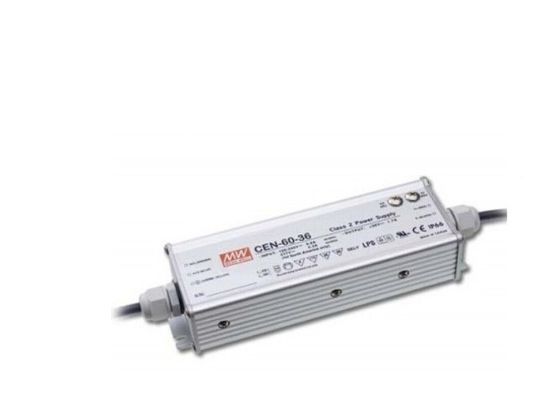

Conducteur constant 60W imperméable CEN-60-36 du courant LED d'UL extérieur
Caractéristiques de série du CEN (60~100W à sortie unique avec PFC) :
1. Le C.A. universel a entré (jusqu'à 295VAC)/gamme complet
2. Protections : Mettez en court-circuit-vous/au-dessus du courant/au-dessus de la tension/au-dessus de la température
3. Fonction intégrée de l'active PFC
4. Conception IP66
5. Niveau d'immunité de montée subite du rassemblement 4kV (IEC61000-4-5)
6. LPS d'unité/passage de puissance de la classe 2
7. Refroidissement par la convection d'air libre
8. Approprié à l'emplacement sec, humide, et humide
9. Approprié à l'éclairage de LED et aux applications mobiles de signe
10. 3 ans de garantie
Caractéristiques de la série CEN-60 :
1. Gamme complète entrée/à C.A. universel (jusqu'à 295VAC)
2. Protections : Court-circuit/au-dessus du courant/au-dessus de tension/au-dessus de la température
3. Tension de production et niveau actuel constant réglables
4. Fonction intégrée de l'active PFC
5. Conception IP66 pour les installations d'intérieur ou extérieures
6. Unité de puissance de la classe 2
7. Refroidissement par la convection d'air libre
8. essai de brûlure de chargement complet de 100%
9. Fiabilité élevée
10. Approprié à l'éclairage de LED et aux applications mobiles de signe
11. Conformité aux règles de sécurité mondiales pour l'allumage
12. Approprié à sec/à humidité/à emplacements humides
13. 3 ans de garantie
Alimentations d'énergie de série du CEN :
CEN-60 série, CEN-75 série, série CEN-100
Détails rapides d'alimentation d'énergie de CEN-60 LED :
Série CEN-60 | ||||
Modèle non. | Production | Tol. | R&N | Effi. |

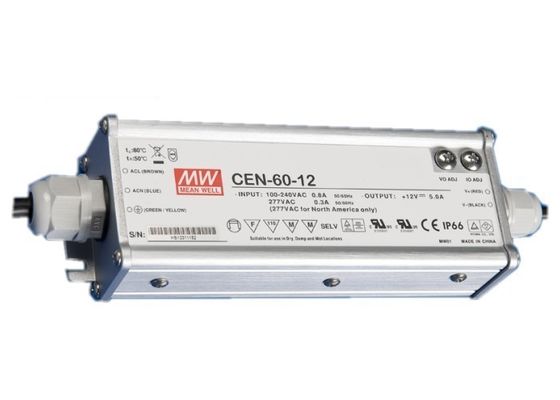

CEN-60-12 | 12V, 0~5.0A | ±10% | 2.0V | 86% |
CEN-60-15 | 15V, 0~4.0A | ±10% | 2.4V | 87% |
CEN-60-20 | 20V, 0~3.0A | ±10% | 1.8V | 88% |

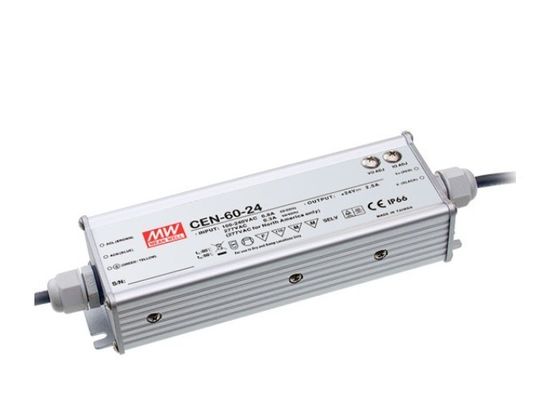

CEN-60-24 | 24V, 0~2.5A | ±10% | 2.4V | 89% |
CEN-60-30 | 30V, 0~2.0A | ±10% | 3.0V | 90% |
CEN-60-36 | 36V, 0~1.7A | ±10% | 3.6V | 90% |
CEN-60-42 | 42V, 0~1.45A | ±10% | 4.0V | 90% |
CEN-60-48 | 48V, 0~1.3A | ±10% | 4.6V | 91% |
CEN-60-54 | 54V, 0~1.15A | ±10% | 5.0V | 91% |
Caractéristiques de CEN-60 :
Modèle non. | CEN-60 | |
Gamme de tension d'entrée à C.A. | 90~295VAC ; 127~417VDC | |
Courant d'irruption à C.A. (maximum) | Démarrage à froid, 45A à 230VAC | |
Gamme d'ajustement de C.C | tension de production évaluée de ±10% | |
Gamme d'ajustement actuel | 75%~100% | |
Au-dessus de la protection actuelle | limitation actuelle constante de 95%~110%, automatique-récupération | |
Au-dessus de la protection de tension | tension de production évaluée de 110%~140% | |
Au-dessus du temp. protection | Arrêtez la tension d'o/p, pouvoir de réactionnement dessus pour récupérer | |
Temps d'installation | 500ms au chargement complet et au 230VAC, aucun retardent le temps | |
Tension de tenue | I/P-O/P : 3.75kVAC, I/P-FG : 2kVAC, O/P-FG : 1.5kVAC | |
La température fonctionnante | -30~+70Celsius (référez-vous à la production sous-sollicitant la courbe) | |
Normes de sécurité | UL8750, UL879 (excepté CEN-100), TUV EN61347-1, EN61347-2-13, PSE J61347-1, J61347-2-13 approuvé |
|
Normes d'EMC | EN55015, EN61000-3-2 classe C, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11, EN61547 | |
Connexion | Entrée | UL évaluée, SJTW 18AWGx3C (30cm) |
Production | UL évaluée, SVT 18AWGx2C (30cm) | |
Dimension (LxWxH) (millimètre) | 185x 62.5x 40,5 |
NOTE :
1. Tous les paramètres pas particulièrement mentionnés sont mesurés à l'entrée 230VAC, à la charge évaluée et au 25℃ de la température ambiante.
2. L'ondulation et le bruit sont mesurés à 20MHz de la largeur de bande à l'aide d'un 12" paire-fil tordu terminée avec un condensateur 0.1uf et 47uf parallèle.
3. Tolérance : inclut la tolérance d'installation, la ligne règlement et le règlement de charge.
4. La sous-sollicitation peut être nécessaire sous la basse tension d'entrée. Veuillez examiner les caractéristiques statiques pour assurer plus de détails.
5. Veuillez se référer à « CONDUIRE DES MÉTHODES DE MODULE de LED ».
6. L'alimentation d'énergie est considérée comme composant qui sera actionné en combination avec l'équipement final. Puisque la performance d'EMC sera affectée par
l'installation complète, les fabriquants d'équipement finaux doit re-qualifier la directive d'EMC concernant l'installation complète encore.
7. Direct se reliant à la LED est suggérée, mais n'est pas appropriée pour l'usage des conducteurs supplémentaires.
8. Pour remplir des conditions du dernier règlement d'ERP pour des appareils d'éclairage, cette alimentation d'énergie de LED peut seulement être employée derrière un commutateur sans de manière permanente
relié aux canalisations.
Fiche technique de la série CEN-60 :
