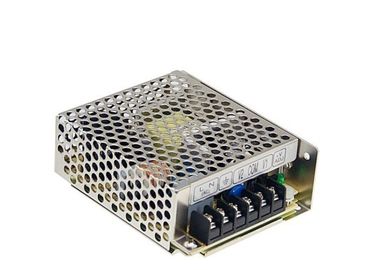

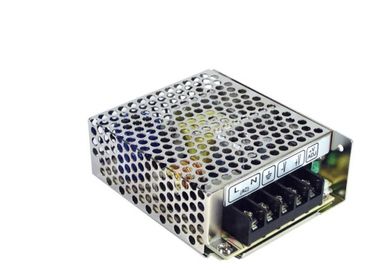

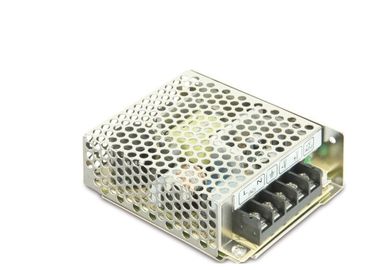

tension de constante du conducteur 12V RS-35 de l'alimentation d'énergie de C.C LED à C.A. 35w LED
Caractéristiques incluses d'alimentation d'énergie de commutation de la série RS-35 de G3 :
1. Gamme complète entrée/à C.A. universel
2. Protections : Court-circuit/au-dessus de charge/au-dessus de tension
3. Refroidissement par la convection d'air libre
4. Indicateur de LED de mise sous tension
5. essai de brûlure de chargement complet de 100%
6. Aucune puissance <0>
de charge 7. Tous utilisant 105 condensateurs électrolytiques de longue durée Celsius
8. Montée subite de la tenue 300VAC entrée pour 5 seconde
9. Température de fonctionnement élevée jusqu'à 70
10. Essai de vibration de la tenue 5G
11. Rendement élevé, longue durée et fiabilité élevée
12. 3 ans de garantie
Adaptateur de puissance de commutation à C.A. de série de Meanwell G3 :
RS-15/RS-25/RS-35/RS-50/RS-75/RS-100/RS-150
RD-35/RD-50/RD-65/RD-85/RD-125
RID-50/RID-65/RID-85/RID-125, RT-50/RT-65/RT-85/RT-125
RQ-50/RQ-65/RQ-85/RQ-125
Détails rapides :
| 35W - À sortie unique |
| Modèle non. |
Production |
Tol. |
R&N |
Effi. |
| RS-35-3.3 |
3.3V, 0~7.0A |
±3% |
80mV |
76,5% |
| RS-35-5 |
5V, 0~7.0A |
±2% |
80mV |
80,5% |
| RS-35-12 |
12V, 0~3.0A |
±1% |
120mV |
84,5% |
| RS-35-15 |
15V, 0~2.4A |
±1% |
120mV |
86,0% |
| RS-35-24 |
24V, 0~1.5A |
±1% |
200mV |
88,0% |
| RS-35-48 |
48V, 0~0.8A |
±1% |
200mV |
88,5% |
Caractéristiques générales :
| Modèle non. |
RS-35
RD-35 |
| Gamme de tension d'entrée à C.A. |
85~264VAC, 120~373VDC |
| Courant d'irruption à C.A. (maximum) |
36A à 230VAC |
| Gamme d'ajustement de C.C |
±10% par le potentiomètre pour à sortie unique ;
CH1 -5%~+10% par le potentiomètre pour à sorties multiples
|
| Protection de surcharge |
mode de hoquet de 110%~150%, automatique-récupération (150% ~190% pour RID-125-1205/2405) |
| Au-dessus de la protection de tension |
tension de production évaluée de 115%~135%, mode de hoquet, automatique-récupération |
| Tension de tenue |
I/P - O/P : 3kVAC, I/P - FG : 1.5kVAC, O/P - FG : 0.5kVAC, 1 minute |
| La température fonctionnante |
-25~+70°C (référez-vous à la courbe de sous-sollicitation pour différents modèles) |
| Vibration |
10~500Hz, 5G 10min. cycle de /1, période pendant 60 mn.
chacun le long de X, Y, haches de Z
|
| Normes de sécurité |
UL60950-1, TUV EN60950-1 approuvé |
| Normes d'EMC |
EN55022 classe B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11,
EN61000-6-2 (EN50082-2) (35~150W)
|
| Connexion |
TB pour l'entrée et sortie |
| Dimension (LxWxH) (millimètre) |
99x 82x 36 |
| Affaire no. |
932A |
| Emballage |
45pcs /14.0kg |
NOTE :
1. Tous les paramètres pas particulièrement mentionnés sont mesurés à l'entrée 230VAC, à la charge évaluée et à 25 Celsius de la température ambiante.
2. L'ondulation et le bruit sont mesurés à 20MHz de la largeur de bande à l'aide d'un 12" paire-fil tordu terminée avec un condensateur 0.1uf et 47uf parallèle.
3. Tolérance : inclut la tolérance d'installation, la ligne règlement et le règlement de charge.
4. La ligne règlement est mesurée à partir de la basse ligne à la ligne élevée à la charge évaluée.
5. Le règlement de charge est mesuré de charge évaluée de 0% à de 100%.
6. L'alimentation d'énergie est considérée un composant qui sera installé sur un équipement final. On doit reconfirmer l'équipement final qu'elle rencontre toujours des directives d'EMC. Pour des conseils sur la façon dont réaliser ces essais d'EMC, vous pouvez se référer au « essai d'EMC des alimentations d'énergie composantes » ou entrer en contact avec nos ventes.
