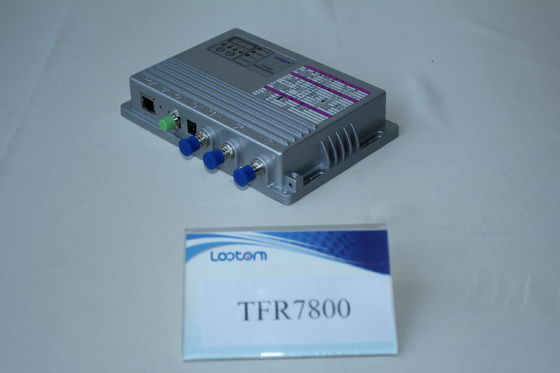

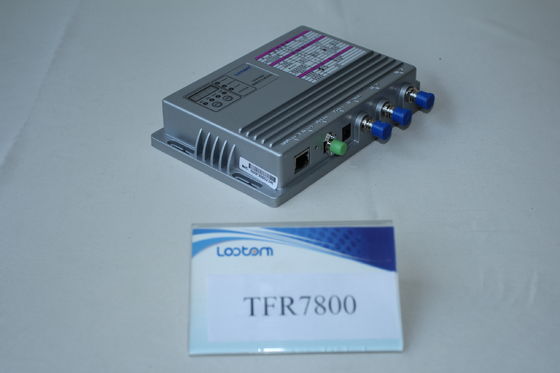

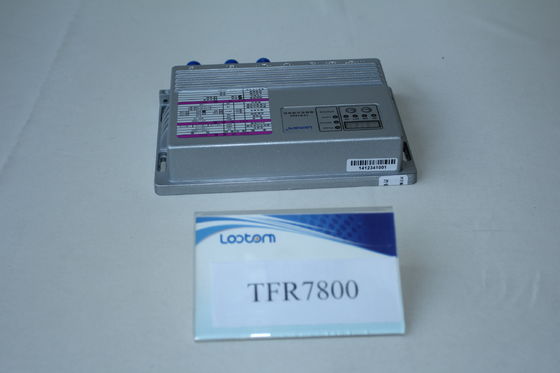

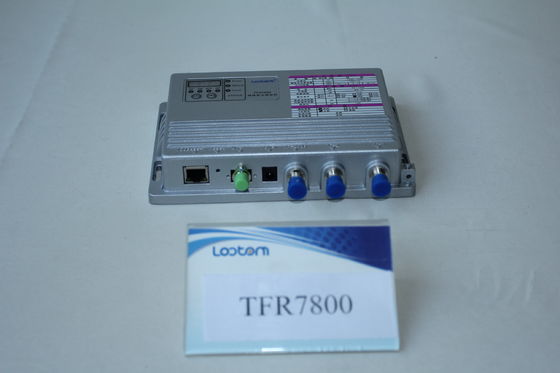

Récepteur optique TFR7800 de SNMP CAG FTTB de puissance faible

Circuits optiques terminaux optiques à sens unique du récepteur HFC, TFR7800 construisant le récepteur optique


Aperçu

TFR7800 construisant le récepteur optique est récepteur optique à sens unique antipluie d'intérieur avec deux ports, peut être employé dans le réseau de CATV, le réseau numérique et le réseau de télécom. Particulièrement dans la fibre à la construction, ses ports couvrent le réseau de CATV de petit volume et beaucoup fonctionnent. L'adoption de detector.RF à haute fréquence de haute qualité est amplifiée par la consommation de puissance faible, puce d'amplificateur du haut-revêtement GaAs.

TFR7800 établissant le `s de récepteur optique recevant la gamme de puissance optique est -9 | +3DBM. La gamme de CAG est -8 ~-+2 DBM, niveau de production optique de chaque rf mettent en communication le dbuv des portées 102. Quand la puissance de réception optique est - 6 DBM, C/N sont plus grands que le DB 46 et le MER est plus le DB de 35. Sans compter que des utilisateurs peut choisir la configuration élevée. Dans la marge de CAG de -6-+2dBm, la production du port simple peut jusqu'à 110dBm.

Il y a un adaptateur externe de puissance de commutateur de cuisse-qualité avec la certification 3C pour convertir AC220V ou AC60V en puissance fournisseuse de C.C pour le récepteur optique. Déploiement de la puissance et du niveau optiques. Le contrôle d'équilibre et d'atténuation sont réglable. Les utilisateurs peuvent choisir le transpondeur de nanomètre répondant à des normes nationales de nanomètre. Elles soutiennent à télécommande de l'équilibre et de l'atténuation et de minoring du niveau.

Caractéristiques

• Largeur de bande fonctionnante : 47-1000MHZ
• SNMP nanomètre de réunion standard et soutenant l'arrangement et la gestion à distance et locaux du récepteur.
• Circuits parfaits de suppression de montée subite, améliorés la grève d'anti-foudre et la prévention des chocs de montée subite de foudre
• Gamme de CAG : - 8~+2dBm ou -6~+2dBm, recevant la gamme de puissance optique : - 9~+3dBm
• L'étape d'entrée adoptent l'amplificateur à faible bruit importé de GaAs, l'étape de production adoptent CATV importé haut-pertableance, haut module de multiplicateur de puissance de la fiabilité GaAs, ont considérablement amélioré le C/N et les caractéristiques non linéaires de déformation tout en de manière significative réduisant la puissance
• Essai de fiabilité rigoureux, heures de la moyenne des temps de bon fonctionnement >100,000
• Détecteur de photo : dispositif de haute qualité qui la réactivité est plus grande que 0.9A/W
• Soutien d'un affichage en temps réel d'OP, rf, ATT, EQ et travail de statut et de l'établissement d'ATT et d'EQ.
• Il y a un adaptateur externe de puissance de commutateur de cuisse-qualité avec la certification 3C.

Diagramme

Paramètres techniques
