Détail rapide
Lieu d'origine: la Chine
Marque: ENARgy

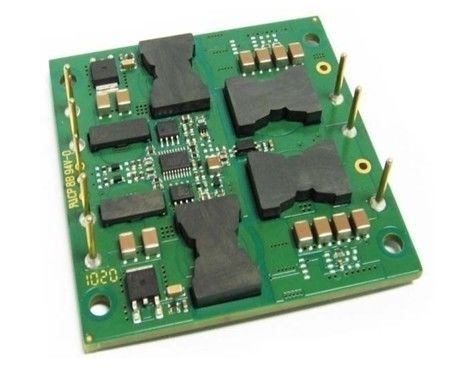

Numéro de modèle: JS150-24S12-POC
Puissance de sortie: 150W
Température de fonctionnement: -20 ~ 85 ℃
Plage de tension d'entrée: 18-36Vdc
Tension de sortie: 12 Vcc
Efficacité: 88%
Taille (L * W * H): 72,1 * 72,1 * 9.1mm
Conditions de paiement et expédition
Quantité d'ordre minimum: 1pcs
Prix: Négociation
Délai de livraison: Négociation
Capacité d'approvisionnement: 1000pcs / semaine
Principales caractéristiques
· Puissance de sortie: 150W
· Large gamme d'entrée: 18-36Vdc
· Rendement de conversion élevé: 88%
· Régulation de ligne à ± 0,5%
· Régulation de charge à ± 0,5%
· Fréquence de fonctionnement fixe
· Tension d'isolement: 1500V
· Activer (ON / OFF) le contrôle
· Sortie protection de surcharge
· Mode Hiccup protection de court-circuit
· Protection contre la surchauffe
· Entrée de sous-tension lock-out
· La tension de sortie de garniture: ± 10%
Présentation du produit
Ces modules de convertisseurs DC-DC utilisent des technologies de traitement de puissance, de contrôle et d'emballage de pointe pour fournir la performance, la flexibilité, la fiabilité et la rentabilité d'un composant de puissance mature. Haute fréquence de commutation de serrage active offre une densité de puissance élevée avec un faible bruit et haute efficacité.
Introduction produit
La série JS est un convertisseur de sortie unique régulée indépendamment non standard qui utilise la taille de l'emballage en brique de l'industrie. Le rendement très élevé est le résultat d'ENARgy CORP topologie brevetée qui utilise redressement synchrone et un design de construction innovante pour minimiser la dissipation de chaleur et de permettre des densités de puissance extrêmement élevés. La puissance dissipée par le convertisseur est si faible que un dissipateur thermique ne est pas nécessaire, ce qui économise le coût, le poids, la hauteur et l'effort d'application. Tous les composants de puissance et de commande sont montés sur le substrat de circuit imprimé multicouche avec technologie de montage en surface HighYield, aboutissant à un produit plus fiable.
Caractéristiques électriques se appliquent sur la plage de fonctionnement de tension d'entrée, la charge de sortie et la température de la plaque de base, sauf indication contraire. Toutes les températures se réfèrent à la température de service au centre de la plaque de base. Tous les tests de données à Ta = 25 ° C, sauf définition particulière.
Paramètre | Min | Typ | Max | Unités | Remarques |
Tension d'entrée | 38 | Vdc | Continue, non-exploitation | ||
36 | Vdc | Continue, exploitation | |||
38 | Vdc | Fonctionnement protection contre les transitoires, <100 ms | |||
Tension d'isolement | 2000 | Vdc | Entrée à la sortie | ||
Température de fonctionnement | -40 | 100 | ℃ | ||
Température de stockage | -55 | 105 | ℃ | ||
Permettre de Vin-tension | -2.0 | 10 | Vdc |
Paramètre | Min | Typ | Max | Unités | Remarques |
Gamme de tension d'entrée | 18 | 24 | 36 | Vdc | Continu |
Sous-tension de verrouillage | 16,8 | 17.8 | Vdc | Tournez-le Seuil | |
15.3 | 16.2 | Vdc | Seuil turn-off | ||
Courant d'entrée maximum | 11 | Une | Pleine charge; 18Vdc entrée | ||
Efficacité | 88 | % | Pleine charge, la tension nominale d'entrée, Figures 1-4 | ||
Dissipation | 3 | W | Min. Charge | ||
Courant d'entrée handicapés | 10 | mA | Activer broche bas | ||
Recommander capacité d'entrée externe | 100 | pF | 0.1-0.2Ω ESR Typique |
Paramètre | Min | Typ | Max | Unités | Remarques |
Tension de sortie Set Point | 11,88 | 12.00 | 12.12 | Vdc | Entrée nominale; Aucune charge |
Gamme de tension de sortie | 11.76 | 12.00 | 12,24 | Vdc | |
Gamme de courant de sortie | 0,1 | 12.5 | Une | Sous réserve de déclassement thermique; Figures 5-8 | |
Régulation de ligne | ± 0,02 | ± 0,50 | % | Faible ligne pour ligne haute; pleine charge | |
Régulation de la charge | ± 0,02 | ± 0,50 | % | Min. charger à pleine charge; entrée nominale | |
Température règlement | ± 0,03 | ± 0,05 | % / ° C | Sur la plage de température de fonctionnement | |
Limite de courant | 13.75 | 15 | 16.3 | Une | La tension de sortie de 95% de la valeur nominale |
Courant de court circuit | 0,1 | 15 | 16.3 | Une | Tension de sortie <250 mV |
Ripple (RMS) | 20 | mV | Entrée nominale; pleine charge; La largeur de bande de 20 MHz; Figure 13 | ||
Bruit (crête-à-crête) | 120 | mV | |||
Sortie maximale Cap. | 8000 | pF | Entrée nominale; pleine charge | ||
Tension ajustage de la sortie | ± 10 | % | Entrée nominale; pleine charge; |
Paramètre | Min | Typ | Max | Unités | Remarques |
Variation du courant de sortie (Di / dt = 0.1A / ps) | 360 | mV | 50% à 75% à 50% Iout max; Figure 11 | ||
Variation du courant de sortie (Di / dt = 2.5A / ps) | 480 | mV | 50% à 75% à 50% Iout max; Figure 12 | ||
Durée de stabilisation | 200 | uS | Pour moins de 1% Vout nom. | ||
Temps de chauffage | 10 | Mlle | Pleine charge; Vout = 90% nom. Figure 9 | ||
Arrêt Temps de descente | 300 | uS | Pleine charge; Vout = 10% nom. Figure 10 | ||
Dépassement de la tension de sortie | 3 | % |
Paramètre | Min | Typ | Max | Unités | Remarques |
Fréquence de commutation | 180 | 200 | 220 | KHz | stade de règlement et le stade d'isolement |
Trim (8 broches) | Tension garniture (8 broches) | ||||
Tension ajustage de la sortie | 10 | % | Coupez Up, Trim Pin à Vout (-). | ||
10 | % | Coupez le bas, Coupez Pin à Vout (+). | |||
Activer (ON / OFF) de contrôle (Pin4) | Voir la partie 7.1 | ||||
Activer tension Activer Source actuelle | 5 | Vdc | Activer cheville flottante | ||
1 | mA | ||||
Activer (ON / OFF) Positive Control Logic | 5 | 10 | Vdc | ON-Control, Logic haute ou flottant | |
-0,5 | 2.0 | Vdc | OFF-Control, Logic bas | ||
Protection de surcharge | 110 | 120 | 130 | % | Current-Mode, Pulse par Pulse Limite de courant Seuil, (charge nominale%) |
Protection court-circuit | 80 | mW | Type: Mode Hiccup, non verrouillable, Auto-récupération, Seuil, court-circuit Résistance | ||
Protection contre la surchauffe | 105 | ℃ | Type: non-verrouillable, Auto-récupération; Seuil, PCB Température | ||
15 | ℃ | Hystérèse |
Paramètre | Min | Typ | Max | Unités | Remarques |
Tension d'isolement | 1500 | Vdc | Entrée à la sortie | ||
1500 | Vdc | Entrée à la Base | |||
500 | Vdc | Sortie à la Base | |||
Résistance d'isolation | 10 | MQ | À 500Vcc pour tester quand la pression atmosphérique et l'humidité relative est de 90% | ||
Isolation Capacité | 1000 | pF |
Paramètre | Min | Typ | Max | Unités | Remarques |
Poids | 3,5 (99) | Oz (g) | Open Frame | ||
MTBF (calculé) | 1 | SBHM | TR-NWT-000332; 80% de charge, 300LFM, 40 ℃ Ta |
Paramètre | Min | Typ | Max | Unités | Remarques |
Température de fonctionnement | -40 | 100 | ℃ | Extended, la température de PCB de base | |
Température de stockage | -55 | 105 | ℃ | Ambiant | |
Coefficient de température | ± 0,05 | % / ℃ | |||
Humidité | 20 | 95 | % RH | Humidité relative, non - condensation |
Paramètre | Remarques |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
Essai à la flamme aiguille (CEI 695-2-2) | Essai sur assemblée entière; conseil & composants en plastique UL94V-0 conforme |
IEC 61000-4-2 |
Paramètre | Remarques |
Vibration | 10-55 Hz Tenue aux balayage, 1 min. / Balayage, 120 balayages pour 3 axes |
Choc mécanique | Min 100 g, 2 gouttes dans axes x et y, une baisse de l'axe z |
Froide (en fonctionnement) | CEI60068-2-1 annonce |
Chaleur humide | IEC60068-2-67 Cy |
Température Cyclisme | -40 ° C à 100 ° C, la rampe 15 ° C / min., 500 cycles |
Puissance / Vélo thermique | Vin = min max, pleine charge, 100 cycles |
Conception Marginalité | Tmin-10 ° C à Tmax + 10 ° C, 5 C ° étapes, Vin = min max, 0 à 105% de charge |
Test de la vie | 95% évalué Vin et de la charge, les unités au point de déclassement, 1000 heures |
Brasabilité | IEC60068-2-20 |
Figure 1: Efficacité à tension nominale de sortie par rapport à un courant de charge pour le moins, nominale et la tension maximale d'entrée à 25 ° C.
Figure 2: l'efficacité à la tension de sortie nominale et 60% la puissance nominale par rapport au taux de circulation d'air pour des températures ambiantes de 25 ° C, 40 ° C and55 ° C (tension nominale d'entrée).
Figure 3: La dissipation de puissance à tension nominale de sortie par rapport à un courant de charge pour le moins, nominale et la tension maximale d'entrée à 25 ° C.
Figure 4: La dissipation de puissance à tension de sortie nominale et 60% la puissance nominale par rapport au taux de circulation d'air pour des températures ambiantes de 25 ° C, 40 ° C et 55 ° C (tension nominale d'entrée).
Figure 5: courbes de puissance de déclassement de sortie maximales fonction de la température de l'air ambiant pour les débits d'air de 0 LFM par 400 LFM avec de l'air se écoulant de la broche 1 à la broche 5 (tension nominale d'entrée).
Figure 6: Terrain thermique du convertisseur au courant de pleine charge (150 W) avec 25 ° C air circulant à la vitesse de 100 LFM. L'air circule à travers le convertisseur de la broche 1 à la broche 5 (tension d'entrée nominale).
Figure 7: courbes de puissance de déclassement sortie maximales fonction de la température de l'air ambiant pour les débits d'air de 0 LFM par 400 LFM avec de l'air se écoulant de l'entrée à la sortie (tension nominale d'entrée).
Figure 8: Terrain thermique du convertisseur au courant de pleine charge (150 W) avec 25 ° C air circulant à la vitesse de 100 LFM. L'air circule à travers le convertisseur de l'entrée à la sortie (tension nominale d'entrée)
Figure 9: Tournez-le transitoire à pleine charge (charge résistive) (20 ms / div) .Signal tension pré-appliquée.
Ch 1: Vout (5V / div) .CH 2: ON / OFF entrée (5V / div)
Figure 10: Temps d'arrêt de chute à pleine charge (400 ps / div).
Ch 1: Vout (5V / div) .CH 2: ON / OFF entrée (5V / div).
Figure 11: réponse à la tension de sortie à l'étape de changement du courant de charge (50% -75% -50% de Iout (max); dI / dt = 0,1 A / ps). bouchon de charge: 10μF, 100 mW ESR condensateur tantale et 1 uF condensateur céramique. Ch 1: Vout (100mV / div).
Figure 12: réponse à la tension de sortie à l'étape de changement du courant de charge (50% -75% -50% de Isortie (max): dl / dt = 2.5A / ps). bouchon de charge: 470μF, 30 mW ESR condensateur tantale et 1 uF bouchon en céramique. Ch 1: Vout (100mV / div).
Figure 13: ondulation de la tension de sortie à la tension nominale d'entrée et courant de charge nominal (100mV / div). Capacité de charge: 1 uF condensateur céramique et condensateurs au tantale 10μF. Bande passante: 20 MHz.
La broche Enable permet au module d'alimentation pour être allumé et éteint par voie électronique. La fonction Activer (ON / OFF) est utile pour économiser la batterie, pour l'application de puissance pulsée ou pour le pouvoir en place séquençage.
La broche Enable est référencé au -Vin. Il est tiré vers le haut à l'intérieur, donc pas de source de tension externe ne est nécessaire. Un collecteur ouvert (ou drain ouvert) commutateur est recommandé pour le contrôle de la broche Enable.
Lorsque vous utilisez la broche Enable, assurez-vous que la référence est vraiment la broche -Vin, pas à l'avance de filtrage EMI ou à distance de l'appareil. Coupler optiquement le signal de commande et de localiser le coupleur opto directement sur le module permettra d'éviter un de ces problèmes. Si la broche Enable ne est pas utilisé, il peut être laissé flottant (logique positive) ou connecté à la broche -Vin (logique négative) .Figure Une détails cinq circuits possibles pour entraîner la broche ON / OFF. Figure B est un aperçu détaillé de la circuiterie interne ON / OFF.
· Entrée de verrouillage de sous-tension: Le convertisseur est conçu pour désactiver lorsque la tension d'entrée est trop faible, aidant éviter un problème d'instabilité du système d'entrée, le circuit de verrouillage est un comparateur avec hystérésis DC. Lorsque la tension d'entrée est à la hausse, il doit dépasser la valeur de seuil de tension typique Turn-On (cotée à la page des spécifications) avant le convertisseur se met en marche. Une fois le convertisseur est activé, la tension d'entrée doit tomber en dessous de la valeur typique de Turn-Off Seuil de tension avant le convertisseur se éteint.
· Sortie Limite de courant: La limite maximale de courant reste constante que la tension de sortie chute. Cependant, une fois l'impédance de court sur la sortie est assez petit pour faire de la chute de tension de sortie en dessous de la sortie spécifiée DC Current-Limit arrêt tension, le convertisseur en mode de hoquet état de protection de court-circuit indéterminée jusqu'à ce que la condition de court-circuit est supprimé. Cela empêche un échauffement excessif du convertisseur ou le conseil de charge.
· Surchauffe Arrêt: Un capteur de température sur le convertisseur détecte la température moyenne du module. Le circuit d'arrêt thermique est conçu pour désactiver le convertisseur lorsque la température à l'emplacement détecté atteint la valeur d'arrêt de surchauffe. Il permettra le convertisseur se rallume automatiquement lorsque la température de l'emplacement détecté tombe par le montant de la surchauffe arrêt valeur Redémarrer hystérésis.
L'ondulation de sortie est composé de ondulation de fréquence fondamentale et haute fréquence des pointes de bruit de commutation. La fréquence d'ondulation de commutation fondamentale (ou ondulation de base) est dans le 100KHz à 1MHz plage; la fréquence de commutation de haute pointe de bruit (ou le bruit de commutation) est dans la gamme de 10 MHz à 50 MHz. Le bruit de commutation est normalement spécifié avec 20 MHz de bande passante pour inclure toutes les harmoniques importantes pour les pointes de bruit.
La meilleure façon de mesurer l'ondulation de sortie et le bruit est d'utiliser une extrémité de la sonde de l'oscilloscope et l'anneau de terre pressée directement contre les broches de sortie du convertisseur de puissance, comme indiqué ci-dessous. Cela rend la connexion la plus courte possible entre les bornes de sortie. La pince de masse de la sonde de l'oscilloscope ne doit jamais être utilisé dans la mesure de l'ondulation et le bruit. La pince de masse ne sera pas seulement agir comme une antenne et de ramassage de l'énergie à haute fréquence rayonnée, mais il présentera le bruit de mode commun à la mesure ainsi.
La configuration de test standard pour ondulation et bruit mesures est illustré à la figure D. Une prise de sonde (Tektronix, PN 131,0258 à 00) est utilisé pour les mesures pour éliminer les micro bruit associé à long clip de terrain de sondes d'oscilloscope.
Notes:
1. Pins 3 sont 0,040 "(1,02 mm) de diamètre.
2. Toutes les autres broches sont 0,060 "(1,52 mm) de diamètre.
3. Tolérances: ± 0,02 x, xx xx (à ± 0,5 mm).
x.xxx ± 0,010 in. (x, xx ± 0,25 mm)
N ° Pin | Nom | Fonction |
1 | Vin (+) | Tension d'entrée positive |
2 | Vin (+) | Tension d'entrée positive |
3 | Permettre | Entrée TTL pour mettre convertisseur ON et OFF, par rapport à Vin (-), avec pull-up interne. |
4 | Vin (-) | Tension d'entrée négative |
5 | Vin (-) | Tension d'entrée négative |
6 | Vout (-) | Tension de sortie négative |
7 | Vout (+) | La tension de sortie positive |
8 | Tailler | Tension de sortie de garniture. Laissez broche TRIM ouvert pour tension de sortie nominale. |
