Soudeuse automatique Lincoln de réservoir de périmètre de la couture AGW1 de soudure de cercle de soudure de périmètre électrique de machine soudant la puissance DC-1000

Machine de soudure électrique du périmètre AGW1, soudeuse automatique de réservoir de périmètre

Paramètres techniques principaux

• Vitesse de déplacement : De 100 à 2.900 mm/min
• La taille de plat : De 1,40 à 3,20 mètres
• L'épaisseur du plat : De 8 à 50 millimètres

Les paramètres hauts peuvent être produit spécial selon le besoin de client.

• Le diamètre du réservoir : 5 m et plus de pour AGW-1

8 m et plus de pour AGW-2

• Dimensions (millimètre) L x W x H
• AGW1 choisissent le côté : 1600 x 1400 x 2900
• Côté du double AGW2 : 1600 x 2600 x 2700
• La puissance (kilowatt) AGW1 choisissent le côté : 5,2 (1 récupération de flux, déplacement de cadre)

AGW2 doublent le côté : 11 (2 jaillissent la récupération, déplacement de cadre)

• Le poids (kilogramme) AGW1 choisissent le côté : 950

AGW2 doublent le côté : 1800

Puissance de soudure : NOUS POUVONS FOURNIR OU LE CLIENT PRÉPARENT

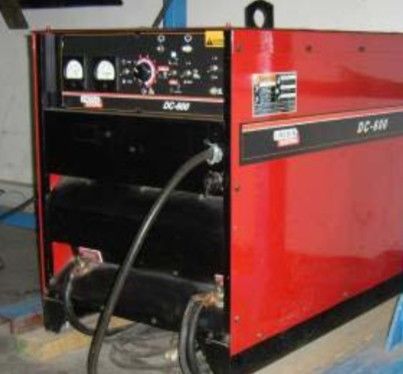

1. Source d'énergie de soudure : DC-600 ou DC-1000
2. Courant de soudure : 350~550A
3. Tension d'arc : 24~36V
4. Taille de fil : ø3.2 ou 4,0 millimètres
5. Liberté d'ajustement d'arme à feu de soudure : 3

Caractéristiques techniques principales

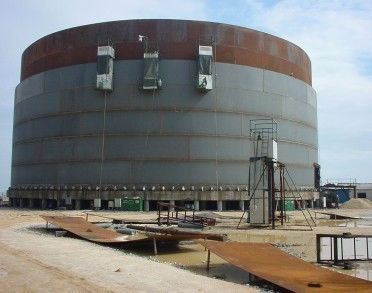

• L'AGW est un cadre autopropulsé conçu pour appliquer les soudures horizontales efficaces de couture au moyen du processus de (SAW) de soudure à l'arc électrique submergée. L'AGW monte le long du bord supérieur d'une cuve de stockage de champ de grand diamètre tout en appliquant la soudure intérieure et/ou extérieure. Comparé aux techniques conventionnelles, l'AGW réduit le taux de construction 25 fois et un bon nombre d'économies de temps de soudure.
• AGW-1 est compatible avec la méthode traditionnelle de construction (au dessus vers le bas). Les commandes de cadre accrochent sur le bord supérieur du réservoir.

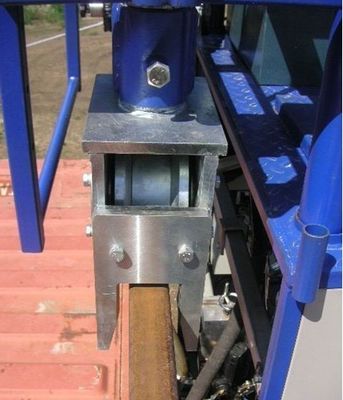

• AGW-1 est également compatible avec la méthode de vérins (hiérarchisée, également connu en tant que mettent sur cric construction). L'unité est facilement convertie en commande au niveau du sol sur un rail dehors et autour du réservoir. Ceci signifie : il peut souder l'embase autour du réservoir
• Puissance requise pour Lincoln DC-1000, 46 kW/EA

L'information contenue en cette brochure est prévue pour être précise.

Le forfait standard inclut

a) Chariot motorisé résistant avec le conducteur de fréquence pour le règlement de vitesse. (Deux moteurs conduisent le bord supérieur de cadre du réservoir)

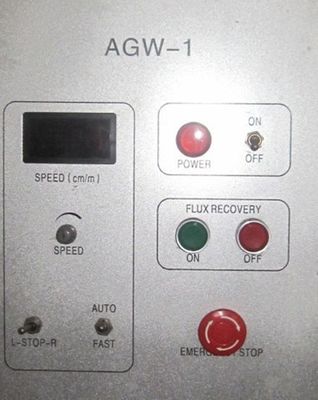

b) Boîte de contrôle pour l'ajustement de vitesse : en avant, inverse et arrêt. Affichage numérique Dans mm/min.

c) Système de récupération de flux avec l'ensemble de ceinture de flux.

d) Glissière de dimensions de la tête de soudure manuelle X-Y-Z.

e) Siège d'opérateur avec la boîte à outils.

f) Stockage de source d'énergie : 1300 millimètres (L)*1200 millimètre (w) *1400 millimètre (h). (Mis la puissance DC1000 dans elle)

g) Cables électriques : 2,5 millimètres de ² @ 3 no., 60 m, câbles de commande, 60 m, câble de soudure 120 millimètres de ², 60 m, -----Quand nous assurons la puissance DC1000, nous fournirons ces câbles.

h) Plusieurs articles : la bobine de fil pour 60 livres lovent, poulie de levage électrique (100 kilogrammes @ 30 m de la terre), contrôle, lampe et périphérique prêt à brancher pour les outils électriques.

i) Manuel d'exploitation et diagramme électrique.

j) Une garantie d'an

Facultatif : nous voulons souder les soudures d'angle d'embase, vous pouvons choisir le dispositif magnétique de tracteur de Lincoln LT-7 :

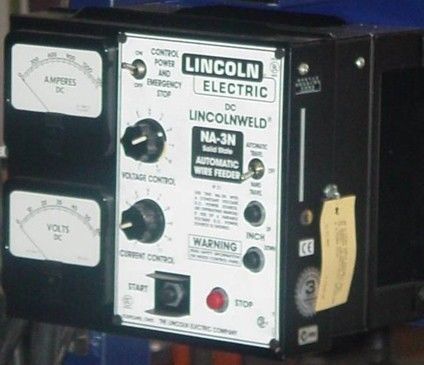

Équipement de soudure à l'arc électrique : Dc 1000 de Lincoln, contrôleur NA3S de tête de Lincoln, fil de tête de Lincoln, conducteur NA3S, et accessoires.

Le dispositif pour le tracteur de Lincoln LT-7 est utilisé quand n'est pas assez de soutien des deux roues à l'arrière du tracteur. Le dispositif magnétique laissent employer LT-7 pour appliquent la SCIE sur les soudures d'angle externes sur des cuves de stockage avec les diamètres extérieurs de plus grand que 4,8 m et avec l'extension de bride d'embase plus de 76 millimètres

AGW---soudeuse automatique de périmètre

Cette machine est un individu autour de cadre monving près du réservoir de périmètre. Elle est conçue pour appliquer les soudures horizontales efficaces de couture (adoptez la soudure à l'arc électrique submergée) sur les cuves de stockage érigées grand par champ. Elle peut monter le long du bord supérieur de réservoir.

AGW1------Côté simple

AGW2------Double côté

Puissance-----DC-1000 (Lincoln)
