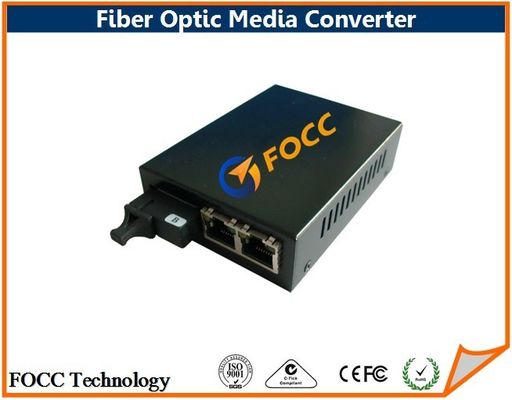

WDM BIDI de 10/100M choisissent le connecteur rapide 20km de Sc de convertisseur de médias d'Ethernet de fibre



WDM BIDI de 10/100M choisissent le connecteur rapide 20km de Sc de convertisseur de médias d'Ethernet de fibre





Ce genre de convertisseur rapide de médias de la fibre 10/100Base simple peut convertir les signaux Optique-Électriques d'Ethernet entre l'interface de 10/100M UTP (TX) et l'interface de fibre optique de 100M (FX). Il pourrait prolonger l'Ethernet 10/100M rapide traditionnel à la distance de 80km par le lien de fibre optique simple. Sa représentation est stable et fiable, en conformité avec les normes de conception d'Ethernet, et a des mesures de sauvegarde d'anti-foudre. Elle doit être employée dans les couples. C'est le réseau large bande de campus, le réseau de radiodiffusion et la fibre à bande large résidentielle à bande large intelligente de fibre-à-plancher à la maison des meilleures applications.





Caractéristiques



Débit : 10/100M ;
Appuis de port d'UTP : Croisement d'automobile de MDI/MDI-X ;
Interfaces optiques : Sc, St ou FC ; mode unitaire ;
Paquet de soutien de 1600 octets ;
Longueur d'onde : 1310nm/1550nm ;
Le circuit interne du tonnerre empêché a pu considérablement réduire des dommages du convertisseur provoqué par induction de coup de foudre ;
Le mode fonctionnant de convertisseur a pu être choisi : Mode d'enregistrement et transfert de commutateur, modifié coupe-à travers le mode de commutateur, ou mode de convertisseur ;
Seul le support ou le type de carte peut être choisi ;
Fonction d'indicateur de défaut (LFP) de lien : Quand la fibre optique est fautive, le convertisseur pourrait arrêter tout le lien ;
Pour fournir l'alimentation d'approvisionnement d'alimentation CC Externe et d'énergie d'élément sous deux formes.





Application



Normes fonctionnantes : IEEE802. 3u, 10/100Base-TX et 100Base-FX ;
Table de MAC address : 1K ;
Amortisseur de données : 128K ;
Connecteur d'UTP : RJ-45 10/100Mbps ;

Connecteur de fibre : Sc 100Mbps ;
Câble d'UTP : Chat. 5 UTP (la distance maximum jusqu'à 100m) ;
Câble de fibre (mode unitaire) : 8. 3/125, 8. 7/125, 9/125, 10/125μm (la distance maximum jusqu'à 90km) ;
Duplex : IEEE802 standard de soutien. 3x ;
Semi-duplex : Contre-pression ;
La température fonctionnante : 0 | 50℃ ;
Température de stockage : -20 | 70℃ ;
Humidité : 5% | 90% (sans condensation).





Spécifications



Fabricant	FOCC
Numéro de la pièce.	FOCC - FM004
Standard	IEEE802.3 10BASE - T, IEEE802.3u 100BASE - TX/FX
Débit	10/100M
Amortisseur de données	128K
Connecteur d'UTP	RJ-45
Connexion de fibre	ST/SC/FC
Mode de fibre	À plusieurs modes de fonctionnement ; Unimodal
Longueur d'onde	1310nm/1550nm
Environnement	La température fonctionnante : -40 | 80,  Température de stockage : -20 | 70
Humidité	5% | 90%









Spécifications techniques





Type de bureau double - convertisseur unimodal/à plusieurs modes de fonctionnement optique de médias
Numéro de la pièce.	Longueur d'onde (nanomètre)	Optique Port	Électrique Port	Optique Puissance (dBm)	Réception Sensibilité (dBm)	Transmission Gamme (kilomètre)
FOCC-DME281-05	850nm	Sc	RJ - 45	-8 | -3	≤ -19	0.55km
FOCC-DME231-2	1310nm	Sc	RJ - 45	-8 | -3	≤ -20	2 kilomètres
FOCC-DSE231-10	1310 nanomètre	Sc	RJ - 45	-8 | -3	≤ -24	10 kilomètres
FOCC-DSE231-20	1310 nanomètre	Sc	RJ - 45	-8 | -3	≤ -24	20 kilomètres
FOCC-DSE231-40	1310 nanomètre	Sc	RJ - 45	-5 | 0	≤ -24	40 kilomètres
FOCC-DSE251-60	1550 nanomètre	Sc	RJ - 45	-5 | 0	≤ -24	60 kilomètres





Type de bureau simple - convertisseur bi-directionnel optique de médias
Numéro de la pièce.	Longueur d'onde (nanomètre)	Optique Port	Électrique Port	Optique Puissance (dBm)	Réception Sensibilité (dBm)	Transmission Gamme (kilomètre)
FOCC- SSE231-10	1310nm	Sc	RJ - 45	-8 | -3	≤ -24	10 kilomètres
FOCC- SSE251-10	1310nm	Sc	RJ - 45	-8 | -3	≤ -24	10 kilomètres
FOCC-SSE231-20	1310 nanomètre	Sc	RJ - 45	-8 | -3	≤ -24	20 kilomètres
FOCC-SSE251-20	1310 nanomètre	Sc	RJ - 45	-8 | -3	≤ -24	20 kilomètres
FOCC-SSE231-40	1310 nanomètre	Sc	RJ - 45	-5 | 0	≤ -24	40 kilomètres
FOCC- SSE251-40	1550 nanomètre	Sc	RJ - 45	-5 | 0	≤ -24	40 kilomètres





Le volume pour emballé









La méthode d'expédition comme suivent ou a adapté des conditions aux besoins du client









Garantie de qualité





Moyenne des temps de bon fonctionnement > 65.000 heures ;
Remplacement à moins d'une réparation d'an et de non-charge dans un délai de trois ans garantis.





Notes :





Les prix et les caractéristiques sont sujets au changement sans préavis, FOCC n'est pas responsable des erreurs typographiques ou photographiques. Pour l'enquête détaillée entrez en contact avec svp nos ventes team chez focc@fiberfocc.com.
