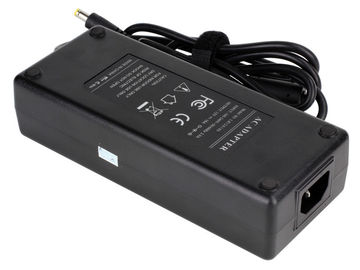

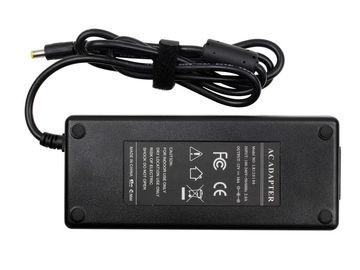

adaptateur à C.A. d'ordinateur de 12v 10A, adaptateur universel de puissance de PC

adaptateur à C.A. d'ordinateur de 12v 10A, adaptateur universel de puissance de PC

Adaptateur en gros de puissance de 12v le meilleur marché 10a Adaptor/Ac

Spécifications :

Modèle :	E-Mini adaptateur (10A) - LR120100
Type :	Puissance d'ITX, adaptateur de puissance de DC-ITX, adaptateur d'affichage à LED d'affichage à cristaux liquides, Et adaptateur d'ordinateur portable
Paramètre :	1, interface ronde standard de production de bouche : diamètres intérieurs de 2.5mm, diamètre extérieur de 5.5mm ; tension de la production 12V, 120W de puissance de sortie 2, tension d'entrée : 90-260Vac 3, caractéristiques : protection de surintensité, protection de surtension et protection etc. de surchauffe. 4, poids : 0.52KG

1 DESCRIPTION :

Le but du document est de définir les conditions fonctionnelles d'une alimentation d'énergie de la commutation 120W.

2 CARACTÉRISTIQUES ENTRÉES :

2,1 Tension d'entrée :

Tension évaluée : 100~240Vac

Chaîne de variation : 90-264Vac

2,2 Fréquence d'entrée :

Fréquence évaluée : 50/60Hz

Fréquence de variation : 47-63Hz

2,3 Courant d'entrée :

2.0Amps maximum à toute tension d'entrée et évalué, charge évaluée produite par C.C.

2,4 Courant d'irruption :

120 ampères de démarrage à froid maximum à l'entrée 240Vac, avec la charge évaluée et le 25℃ ambiants

2,5 Courant de fuite à C.A. :

entrée de 0.25mA Max.At240Vac.

3 CARACTÉRISTIQUES DE PRODUCTION :

3,1 Puissance de sortie

Tension	Mn Charge	Évalué. Charge	Alimentation générale	De puissance de sortie
12Vdc	0.01A	10A	1.0W maximum	120W

3,2 Charge/ligne combinées règlement

Tension	Mn Charge	Évalué. Charge	Ligne règlement	Règlement de charge
12Vdc	0.01A	10A	±1%	±5%

3.3Ripple et bruit :

Sous la tension nominale et la charge de nominal l'ondulation et le bruit sont comme suit quand mesure avec la largeur de bande maximum de 20MHz et de 47uF/0.1uF parallèle, croisée relié au point test de mesure.

Ondulation de tension et bruit (maximum)

+12Vdc 120mV pp

3,4 Allumez le temps de retard :

3Second maximum à la charge maximum de l'entrée et sortie 115Vac

3,5 Temps de montée :

Mme 40 maximum à la charge maximum de l'entrée et sortie 115Vac

3,6 Retardez le temps :

5 Mme minute à la charge maximum de l'entrée et sortie 115Vac

3,7 Efficacité :

Minute de 75%, à la tension d'entrée 115/230Vac, à 1/4,1/2,3/4 et à l'efficacité moyenne de calcul de chargement complet.

FONCTION DE 4 PROTECTIONS :

4,1 Essai de court-circuit :

L'alimentation d'énergie sera automobile récupérée quand les défauts de court-circuit enlèvent.

4,2 Au-dessus de la protection actuelle :

L'alimentation d'énergie sera automobile récupérée quand au-dessus des défauts actuels enlèvent.

4,3 Au-dessus de la protection de tension :

L'alimentation d'énergie automobile récupérée quand les défauts enlèvent 120%~170%.

5 REQUIREMET ENVIRONNEMENTAUX :

la température 5.1Operating :

0℃ à 40℃, chargement complet, fonctionnement normal

5,2 température de stockage : - 20℃ à 80℃ avec le paquet

5,3 Hygrométrie :

Rhésus de 5% (0℃) ~90% (40℃), 72Hrs, chargement complet, opération normale.

5,4 Vibration :

Opération : Le CEI 721-3-3 3M3

5~9Hz, A=1.5mm

9~200Hz, accélération 5m/S2

Transport :

Le CEI 721-3-2 2M2

5-9Hz, A=3.5mm

9~200Hz, Acceleration=5m/S2

200~500Hz, Acceleration=15m/S2

Haches, 10 cycles par axe

Aucun dommage permanent peut ne pas se produire pendant l'essai.

L'ÉCHANTILLON doit reconstituer à sa situation originale après la puissance off/on.

5,5 Chute emballée :

1M pour le type de bâti de mur et 760mm pour le type de bureau comme ci-dessus décrit.

La surface horizontale se compose du bois dur au moins 13mm épais, monté sur deux couches de contreplaqué chaque 19mm à 20mm épais, tout soutenues sur un plancher non-résilient en béton ou équivalent.

EXIGENCE DE LA SÉCURITÉ 6 :

6.1Safety : Accord avec

6,2 Salut-Pot de RÉSISTANCE DIÉLECTRIQUE :

Primaire à secondaire : 1800Vac10mA/3S pour le type essai.

6,3 Résistance d'isolation :

Primaire à secondaire : minute 10MΩ à C.C 500V.

6,4 NORME D'IEM

Respecte les limites de

<1>. Règles de la classe B de la FCC part15

<2>.EN55022 règles de la classe B

<3>.GB9254-1998, GB17625.1-2003

CONDITION 7 MÉCANIQUE :

7,1 Clôture :

La taille d'alimentation d'énergie : L170 x W72 x H41.5mm ;

connecteur entré par 7,2 :

IEC-320-C14

CORDE 8

LABEL 9 :
