Lieu d'origine: | La Chine |
Nom de marque: | Enargy |
Numéro de modèle: | SC250-220S310 |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiation |
Délai de livraison: | 1-8 semaines |
Conditions de paiement: | négociation |
Capacité d'approvisionnement: | 15000Pcs/week |
Surligner: | Alimentations d'énergie de catégorie médicale,C.A. au convertisseur de C.C |
---|
Fonctionnalités clé
De puissance de sortie : 250W
Grand choix d'entrée : 176-264VAC
Efficacité de conversion élevée : Jusqu'à 96%
Tension d'isolement : 1,500V
RoHS conforme
Aperçu de produit
Le module à C.A. AC/DC de série de Sc, a les avantages de la petite taille, rendement élevé, ménage effectivement le coût et de l'espace.
Le lancement de produit

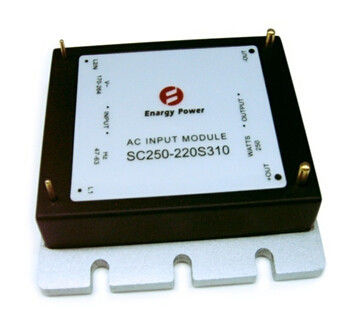

La série SC250 est un convertisseur à sortie unique indépendamment réglé qui emploie la taille quarte industriellement compatible de paquet de brique. Le rendement très élevé est un résultat de la topologie brevetée CORP d'ENARGY qui emploie la rectification synchrone et une conception innovatrice de construction pour réduire au minimum la dissipation thermique et pour laisser des densités de puissance extrêmement élevée. La puissance absorbée par le convertisseur est si basse qu'un radiateur ne soit pas exigé, qui épargne le coût, poids, taille, et effort d'application. Tous les composants de puissance et de contrôle sont montés au substrat multicouche de carte PCB avec la technologie de bâti de surface de highyield, ayant pour résultat un produit plus fiable.
Caractéristiques électriques
Caractéristiques d'entrée
Paramètre | Minute | Type | Maximum | Unités | Notes |
Gamme de tension d'entrée | 170 | 220 | 264 | VCA | Continu |
Courant d'entrée maximum |
|
| 2 | A | Chargement complet, entrée minimum |
Efficacité | 95 | 96 |
| % |
|
Dissipation |
| 0,4 |
| W | Aucune charge |
Chapeau de production maximum. |
| 200 |
| uF | ≧ 450V de tension de capacité |
Caractéristiques de production
Paramètre | Minute | Type | Maximum | Unités | Notes |
Chaîne de tension de production | 230 |
| 375 | Volts continu |
|
De puissance de sortie : |
|
| 250 | W |
|
Caractéristiques d'isolement
Paramètre | Minute | Type | Maximum | Unités | Notes |
Tension d'isolement | 1500 |
|
| Volts continu | Production et entrée à la base |
Résistance d'isolement | 100 |
|
| MΩ | À 500VDC pour examiner lui quand la pression atmosphérique et le droit est 90%, la production et l'entrée pour baser |
Conformité de normes
Paramètre | Notes |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Essai de flamme d'aiguille (le CEI 695-2-2) | Contient tous les dispositifs |
Le CEI 61000-4-2 |
|
Spécifications de qualification
Paramètre | Notes |
Vibration | Plage de fréquence : 5-20Hz, +3dB/otc ; 20-80Hz, 0.04g2/Hz ; 80-500Hz, -3dB/ot c ; Haches de X.Y.Z, 30min/axis |
Choc mécanique | vague de Moitié-sinus, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Froid (en fonction) | Annonce IEC60068-2-1 |
La chaleur humide | IEC60068-2-67 CY |
Recyclage de la température | -20°C à 85°C, rampe 15°C/min., 500 cycles |
Recyclage électrique/thermique | Vin = minute au chargement maximum et complet, 100 cycles |
Marginalité de conception | Tmin-10°C à Tmax+10°C, 5°C étapes, Vin = minute à maximum, charge 0-105% |
Essai de durée | 95% Vin évalué et charge, unités à sous-solliciter le point, 5000 heures |
Solderability | IEC60068-2-20 |
Vague et courbes typiques
Le schéma 1 : Efficacité contre de puissance de sortie, 25°C, 400LFM
Le schéma 2 : Dissipation de puissance contre de puissance de sortie, 25°C, 400LFM
Contour mécanique
Désignations de Pin
Pin non. | Nom | Fonction |
1 | L2/N | Entrée à C.A. |
2 | L1/L | Entrée à C.A. |
3 | +OUT | Anode de production de C.C |
4 | - | Cathode de production de C.C |
