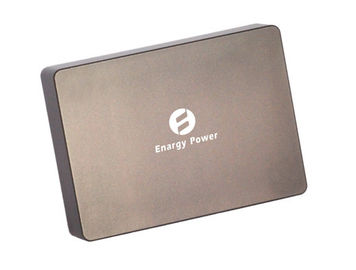

Les alimentations d'énergie militaire ont isolé la production 12V XD30-12DB12-PEM du convertisseur continu-continu 30W

Production 12V XD30-12db12-PEM des convertisseurs 50W de DC-DC

Caractéristiques :

Grand choix d'entrée : 9 ‐ 18 V

De puissance de sortie : 50W

Efficacité de conversion élevée : 87%

Ligne règlement à : ±1%

Règlement de charge à : ±1%

Entrée sous le ‐ de serrure de tension de ‐

Production au-dessus de la protection de courant de ‐

Protection de court-circuit de mode de hoquet

Production au-dessus de la protection de tension de ‐

Permettez le contrôle ("Marche/Arrêt")

Tension d'isolement (entrée à la production) : 1500V

Aperçu de produit

Powerprocessing de ces de DC-DC modules de convertisseur, contrôle et technologies du conditionnement avancés par utilisation pour fournir l'effectivenessof de représentation, de flexibilité, de fiabilité et de coût un composant mûr de puissance. Clampswitching actif à haute fréquence fournit à la densité de puissance élevée l'efficacité à faible bruit d'andhigh.

1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			22	Volts continu	Continu, inopérant
			20	Volts continu	Continu, fonctionnant
			22	Volts continu	Tension d'impulsion,<100ms>
Tension d'isolement			2000	Volts continu	Entrée à la production
Température de fonctionnement	-55		100	℃	En raison de la température de carte PCB
Température de stockage	-65		115	℃
Permettez - la tension de Vin	-2		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Chaîne de tension d'entrée	9	12	18	Volts continu
Lock-out de sousvoltage d'entrée		8,5	8,9	Volts continu	Point de récupération
	7,5	8,0		Volts continu	Protégez le point
Courant d'entrée maximum			7	A	Minute de Vin, chargement complet de production
Efficacité		86		%	Entrée évaluée ; charge évaluée
Dissipation, de réserve			6	W	Petite charge

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum		Unités	Notes
Tension de production de point de consigne	+11,88	+12,00		+12,12	Volts continu	+Vout	Tension d'entrée évaluée, petite charge
	-11,60	-12,00		-12,40	Volts continu	- Vout
Chaîne de tension de production	+11,76	+12,00		+12,24	Volts continu	+Vout
	-11,50	-12,00		-12,50	Volts continu	- Vout
Chaîne de courant de sortie	0,2			2,1	A	+Vout
	0,2			2,1	A	- Vout
Voltage Regulation				±1	%	+Vout
				±4	%	- Vout
Règlement de charge				±1	%	+Vout
				±4	%	- Vout
Protection de surintensité de production		2,8			A	+Vout	90% de la tension de production évaluée
		2,8			A	- Vout
Courant court de Circui de production	0			5	A	+Vout
	0			5	A	- Vout
RMS		15			système mv	+Vout	Entrée nominale ; chargement complet ; 20MHz, largeur de bande
		15			système mv	- Vout
de crête à crête		50			système mv	+Vout
		50			système mv	- Vout
Charge capacitive de themachine				1800	μF	+Vout
				1800	μF	- Vout

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie			300	système mv	+Vout	Chargez change50%~75%~50% Iout maximum, di/dt= 0.1A/μS
			300	système mv	- Vout
			300	système mv	+Vout	Charge change50%~75%~50% Iout maximum, di/dt= 0.5A/μS
			300	système mv	- Vout
Temps de rétablissement dynamique			300	nous
Temps d'ouverture		5		Mme		À partir du vin à la hausse de vout à 90%
Overshoot d'arrêt			5	%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	180	200	230	Kilohertz
Permettez le courant			1	mA
Permettez ("MARCHE/ARRÊT")	1		15	Volts continu	Sur-control, logique haute ou flottement
	-0,5		0,3	Volts continu	-control, logique basse
Protection de surtension	110		130	%	Charge
	110			%
Protection de court-circuit			65	mΩ	Mode de hoquet, depuis la récupération

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
	1500			Volts continu	Dans à la base
	500			Volts continu	À la base
Résistance d'isolement	10			MΩ	À 500Vdc pour l'examiner si atmosphérique la pression et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		68		Once (G)
Moyenne des temps de bon fonctionnement (calculée)	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-55		100	℃	La température prolongée et basse de carte PCB
Température de stockage	-65		115	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.

conformité 4.Standards

Paramètre	Notes
UL/cUL60950
EN60950
GB4943
Essai de flamme d'aiguille (le CEI 695-2-2)
Le CEI 61000-4-2

5. VAGUE DE TRAVAIL

Le schéma 1 : Efficacité à la tension nominale de production contre.
courant de charge pour le minimum, le nominal, et le maximum
tension d'entrée à 25°C.

Le schéma 2 : Efficacité à la tension nominale de production et
puissance évaluée de 60% contre le taux de flux d'air pour l'air ambiant
les températures de 25°C.

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum
température de l'air de vs.ambient pour des taux de flux d'air de 0
LFM par 400 LFM avec de l'air découlant de la borne 1
pour borne 3 (tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production à l'entrée nominale
courant de tension et de charge évaluée (20 mV/div). Charge
capacité : condensateur 0.1μF en céramique et 10μF
condensateur à tantale. Largeur de bande : 20 mégahertz.

Le schéma 5 : Complot thermique de convertisseur à complètement
courant de charge (50W) avec de l'air 25°C coulant au
taux de 200 LFM. L'air coule à travers
convertisseur de la borne 3 pour borne 1 (entrée nominale
tension).

Le schéma 6 : Complot thermique de convertisseur à complètement
courant de charge (50W) avec de l'air 25°C coulant au
taux de 200 LFM. L'air coule à travers
convertisseur d'entrée à la production (entrée nominale
tension).

Le schéma 7 : Coupure d'ouverture au chargement complet (résistif
charge) (10ms/div). Tension d'entrée pré-appliquée.
Ch1 : Vout (10V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (1V/div)
Ch3 : Entrée "MARCHE/ARRÊT" (1V/div).

Le schéma 8 : Temps de chute d'arrêt au chargement complet (10 ms/div).
Ch1 : Vout1 (10V/div) ; Ch2 : Vout2 (10V/div) ;
Ch3 : Entrée "MARCHE/ARRÊT" (1V/div).

Le schéma 9 : Réponse de tension de production au l'étape-changement
dans le courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt
= 0.5A/μs). Chapeau de charge : 10μF, tantale de 100mΩ esr
condensateur et condensateur 0.1μF en céramique. Ch 1 :
Vout1 (200mV/div).

Le schéma 10 : Réponse de tension de production au l'étape-changement
dans le courant de charge (50%-75%-50% d'Iout (maximum) : dI/dt
= 0.5A/μs). Chapeau de charge : 10μF, tantale de 30 mΩ esr
condensateur et chapeau 0.1μF en céramique.
Ch 2 : Vout2 (200mV/div).

l'information 6.Physical
contour 6.1Mechanical

Notes :
1. Toutes les goupilles sont (1.02mm) diamètre.
2.Tolerances : x.x ±0.5mm, x.xx ±0.25mm

6,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
2	Vin (-)	Tension d'entrée négative
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	COM	La terre
6	Vout (-)	Tension négative de production
