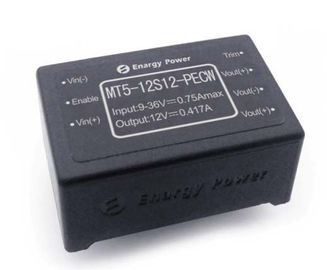

Modules à haute fréquence MT5-12S12-PECW de convertisseur de l'alimentation d'énergie militaire 5W 12V DC-DC

Modules à haute fréquence MT5-12S12-PECW de convertisseur de l'alimentation d'énergie militaire 5W 12V DC-DC

Détail rapide

Point d'origine : La Chine

Marque : Enargy

Numéro de type : MT5-12S12-PECW

De puissance de sortie : 5W

Chaîne de température de fonctionnement : -40~100℃

Chaîne de tension d'entrée : 9-36Vdc

Tension de production : 12Vdc

Efficacité : 88%

Taille (L*W*H) : 32.0*21.0*13.0mm

Conditions de paiement et d'expédition

Quantité d'ordre minimum : 1pcs

Prix : Négociation

Délai de livraison : Négociation

Capacité d'approvisionnement : 1000Pcs/week

Fonctionnalités clé

· De puissance de sortie : 5W

· Grand choix d'entrée : 9-36Vdc

· Efficacité de conversion élevée : 88%

· Ligne règlement à ±0.5%

· Règlement de charge à ±1.0%

· Tension d'isolement : 1,500V

· Permettez le contrôle ("MARCHE/ARRÊT")

· Produisez la protection de surintensité

· Protection de court-circuit de mode de hoquet

· Protection de surchauffe

· Lock-out de sousvoltage d'entrée

· Équilibre -8~+ de tension de production 10 % Vout

Aperçu de produit

L'utilisation de ces de DC-DC modules de convertisseur a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation active à haute fréquence de bride fournit à la densité de puissance élevée le rendement à faible bruit et élevé.

1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			45	Volts continu	Continu, inopérant
			36	Volts continu	Continu, fonctionnant
			45	Volts continu	Protection passagère de fonctionnement,<100ms>
Tension d'isolement					Entrée à la production
Température de fonctionnement	-40		100	℃	En raison de la température de carte PCB
Température de stockage	-65		125	℃
Permettez à la tension de Vin-	-0,5		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Chaîne de tension d'entrée	9	12	36	Volts continu
Lock-out de sousvoltage		8,6	8,8	Volts continu	Point de récupération
	8	8,2		Volts continu	Protégez le point
Courant d'entrée maximum			0,75	A	Minute de Vin d'entrée, chargement complet de production
Efficacité		86		%	Entrée évaluée ; Charge évaluée
Dissipation, de réserve		0,7		W	Aucune charge

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	11,85	12,00	12,15	Volts continu	Entrée nominale. Ne produisez aucune charge
Produisez la chaîne de tension	11,75	12,00	12,25	Volts continu
Chaîne de courant de sortie	0,01		0,417	A
Ligne règlement		±0.02	±0.50	%
Règlement de charge		±0.5	±1.0	%
Limite actuelle	0,45	0,55		A	Tension 95% de production de nominal
Ondulation (RMS)		10		système mv	Entrée nominale ; chargement complet ; Largeur de bande de 20 mégahertz.
Bruit (de crête à crête)		65		système mv
Chapeau de production maximum			1200	μF

1,4 Caractéristiques de réponse dynamique

Paramètre	Type	Unités	Notes
Changez dans le courant de sortie	200	système mv	50% à 75% à 50% Iout maximum ; (di/dt= 0.1A/µs).
	200	système mv	50% à 75% à 50% Iout maximum ; (di/dt= 0.25A/µs).
Temps de rétablissement dynamique	200	µS
Temps de montée de production	50	Mme	À partir du vin à la hausse de vout à 90%
Overshoot d'arrêt	5	%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	180	200	220	Kilohertz
Équilibre de tension de production			10	% de Vout	Équilibre
	5				Équilibre vers le bas
Permettez la tension			0,5	mA
Permettez la logique ("MARCHE/ARRÊT") de positif de contrôle	2,5		10	Volts continu	Sur-Control, logique haute ou flottement
	-0,5		1,5	Volts continu	-Control, logique basse
Protection de surcharge					Le mode actuel, palpitent courant (la charge rared par 100%)
Protection de court-circuit			100	mΩ	Mode de hoquet, depuis la récupération
Protection de surchauffe		105		℃	Type : Non-Verrouillage, Automatique-Récupération ; Seuil, la température de carte PCB
		90		℃	Point de récupération

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement			1500	Volts continu	Entrée à la production
			1500	Volts continu	Dans à la base
			500	Volts continu	À la base
Résistance d'isolement	100			MΩ	À 500VDC pour l'examiner quand la pression atmosphérique et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		20		Once (G)
Moyenne des temps de bon fonctionnement (calculée)	0,1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-40		100	℃	La température basse de carte PCB
Température de stockage	-65		125	℃	Température ambiante
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.

4. Conformité de normes

MIL-STD-704

MIL-STD-1399

MIL-STD-810

UL/cUL60950

EN60950

GB4943

Le CEI 61000-4-2

5. Vague et courbes typiques

Le schéma 1 : Efficacité à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.

Le schéma 2 : Efficacité à la tension nominale de production et à la puissance évaluée de 60% contre le taux de flux d'air pour des températures de l'air ambiantes de 25°C.

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre la température de l'air ambiante pour des taux de flux d'air de 0 LFM à 400 LFM avec de l'air découlant de la borne 3 dans pin1 (tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production au courant de tension d'entrée nominale et de charge évaluée. Capacité de charge : condensateur 0.1μF en céramique et condensateur à tantale 10μF. Largeur de bande : 20 mégahertz.

Le schéma 5 : La température ambiante est 25 le ℃, la charge portée par la charge (puissance 13W), la carte de formation d'images thermiques.

Le schéma 6 : Coupure d'ouverture au chargement complet (charge résistive) (200 ms/div). Tension d'entrée pré-appliquée. Ch1 : Vout (5V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (2V/div)

Le schéma 7 : Temps de chute d'arrêt au chargement complet (2ms/div). Ch1 : Vout (5V/div) ; Ch2 : Entrée "MARCHE/ARRÊT" (2V/div)

Le schéma 8 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Chapeau de charge : 10μF, condensateur à tantale de 100 mΩ esr et condensateur 1μF en céramique. Ch1 : Vout (100mV/div).

Le schéma 9 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Chapeau de charge : 220μF, condensateur à tantale de 30 mΩ esr et condensateur 1μF en céramique. Ch1 : Vout (100mV/div).

6. L'information physique

6,1 Contour mécanique

Notes : 1. Toutes autres goupilles sont le diamètre 2. Pin4 de 0.6mm et Pin6 sont connexion parallèle. L'utilisateur pourrait réaliser la fonction Vout (+) si reliez la goupille deux ou chacun des deux. 3. Tolérances : x.xx±0.02 dedans. (x.x±0.5mm) .x.xxx±0.010 dedans. (x.xx±0.25mm)

6,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Vin (-)	Tension d'entrée négative
2	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	Vout (-)	Tension négative de production
6	Vout (+)	Tension positive de production
7	Équilibre	Équilibre de tension de production
