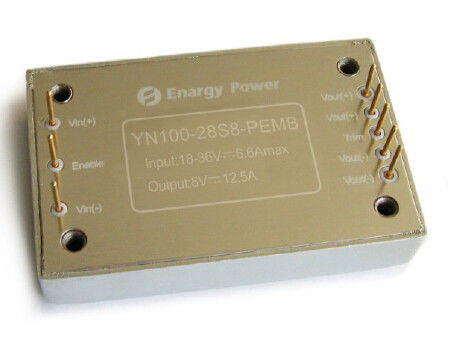

Le convertisseur quart de C.C-C.C de brique de 100 watts a produit 28V YN100-28S28-PEMB

Production 28V YN100-28S28-PEMB des convertisseurs 100W de DC-DC

Fonctionnalités clé

De puissance de sortie : 100W

Grand choix d'entrée : 18-36Vdc

Efficacité de conversion élevée : Jusqu'à 91%

Ligne règlement à ±1.0%

Règlement de charge à ±1.0%

Fréquence fixe d'opération

Tension d'isolement : 1500V

Permettez le contrôle ("MARCHE/ARRÊT")

Produisez la protection de surcharge

Protection de court-circuit de mode de hoquet

Protection de surchauffe

Lock-out de sousvoltage d'entrée

Équilibre de tension de production : ±8% Vout

Paquet : Cadre ouvert

Brique quarte : 2.32×1.49×0.45in

59×38×11.5mm

Aperçu de produit

Puissance avancée d'utilisation de ces de DC-DC modules de convertisseur

traitement, contrôle et technologies du conditionnement pour fournir

la rentabilité de représentation, de flexibilité, de fiabilité et

d'un composant mûr de puissance. Bride active à haute fréquence

la commutation fournit à la densité de puissance élevée à faible bruit et

rendement élevé.

Le lancement de produit

La série de YN est un convertisseur à sortie unique indépendamment réglé qui emploie la taille quarte industriellement compatible de paquet de brique. Le rendement très élevé est un résultat de la topologie brevetée CORP d'ENARGY qui emploie la rectification synchrone et une conception innovatrice de construction pour réduire au minimum la dissipation thermique et pour laisser des densités de puissance extrêmement élevée. La puissance absorbée par le convertisseur est si basse qu'un radiateur ne soit pas exigé, qui épargne le coût, poids, taille, et effort d'application. Tous les composants de puissance et de contrôle sont montés au substrat multicouche de carte PCB

avec la technologie de bâti de surface de highyield, ayant pour résultat un produit plus fiable.

1. Caractéristiques électriques

Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase,

sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase. Toutes les données

l'essai à Ta=25oC exceptent la définition particulière.

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			45	Volts continu	Continu, inopérant
			40	Volts continu	Continu, fonctionnant
			45	Volts continu
Tension d'isolement			2000	Volts continu	Protection passagère de fonctionnement,<100ms>
Température de fonctionnement	-55		100	℃	Entrée à la production
Température de stockage	-65		115	℃
Permettez à la tension de Vin-	-0,5		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Chaîne de tension d'entrée	18	28	36	Volts continu	Continu
Lock-out de sousvoltage		17,5	17,9	Volts continu	Seuil d'ouverture
	15,5	16,5		Volts continu	Seuil d'arrêt
Courant d'entrée maximum			6,6	A	Load=100W ; entrée 18Vdc
Efficacité		90		%	Les schémas 1-2
Courant d'entrée handicapé		10		mA	Permettez le bas de goupille
Recommandez l'entrée externe Capacité		100		μF	Esr typique ≤0.1-0.2W

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Chaîne de tension de production	7,92	8,00	8,08	Volts continu	Entrée nominale ; load=1A ; 25℃
Chaîne de courant de sortie	0		12,5	A	entrée 18Vdc-36Vdc,
Limite actuelle	105		130	%	Tension 90% de production de nominal
Ligne règlement		0,5	±1.0	%	Basse ligne à la ligne élevée ; chargement complet
Règlement de charge		0,5	±1.0	%	Aucune charge au chargement complet ; entrée nominale
Régulation de la température		±0.005	±0.02	%/°C	Sur la gamme de température de fonctionnement
Courant de court-circuit	1		13	A	Tension de production <800 mV="">
Ondulation (RMS)		50		système mv	Entrée nominale ; chargement complet ; Largeur de bande de 20 mégahertz ; Le schéma 7
Bruit (de crête à crête)		80		système mv
Chapeau de production maximum.			7000	μF	Entrée nominale ; load=1A
Équilibre de tension de production		±8		%	Entrée nominale ; chargement complet ; 25°C

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie (di/dt= 0.1A/μs)		360		système mv	50% à 75% à 50% Iout maximum ; Le schéma 5
Changez dans le courant de sortie (di/dt= 2.5A/μs)		400		système mv	50% à 75% à 50% Iout maximum ; Le schéma 6
Temps de stabilisation		300		μS	Au nom à moins de 1% Vout.
Temps d'ouverture		25		Mme	Chargement complet ; Nom de Vout=90%. Le schéma 3
Temps d'automne d'arrêt		5		Mme	Chargement complet ; Nom de Vout=10%. Le schéma 4
Overshoot de tension de production			5	%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	185	230	255	Kilohertz	Étape réglementaire et étape d'isolement
Permettez le contrôle ("MARCHE/ARRÊT") (Pin2)					Voir la partie 7,1
Permettez la tension permettent le courant de source		230	10	Volts continu	Permettez le flottement de goupille
			0,5	mA
Permettez (contrôle MARCHE-ARRÊT) la logique positive	3,5		10	Volts continu	Sur-Control, logique haute ou flottement
	-0,5		0,5	Volts continu	-Control, logique basse
Protection de court-circuit			65	mΩ	Type : Mode de hoquet, Non-Se verrouillant, Automatique-Récupération, seuil, résistance de court-circuit
Protection de surchauffe		105		℃	Type : Non-Verrouillage, Automatique-Récupération ; Seuil, température de carter
		15		℃	Hystérésis

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
	1500			Volts continu	Entrée à la base
	500			Volts continu	Production à la base
Résistance d'isolement	100			MΩ	À 500Vdc pour l'examiner quand la pression atmosphérique et le droit est 90%
Capacité d'isolement		1000		PF

2. Caractéristiques générales

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		2.4(75)		Once (G)	Encapsulé
Types de paquet					Plastique de courant ascendant de mise en pot ; Aucun hermétique
Moyenne des temps de bon fonctionnement (calculée)	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

3. Caractéristiques environnementales

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-55		+100	℃	La température prolongée et basse de croûte
Température de stockage	-65		+115	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.	Hygrométrie, sans condensation

4. Conformité de normes

Paramètre	Notes
UL/cUL60950
EN60950
GB4943
Essai de flamme d'aiguille (le CEI 695-2-2)	Examinez de l'assemblée entière ; panneau et composants en plastique UL94V-0 conformes
Le CEI 61000-4-2

5. Spécifications de qualification

Paramètre	Notes
Vibration	10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3
Choc mécanique	minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z
Froid (en fonction)	Annonce IEC60068-2-1
La chaleur humide	IEC60068-2-67 CY
Recyclage de la température	-40°C à 100°C, rampe 15°C/min., 500 cycles
Recyclage électrique/thermique	Vin = minute au chargement maximum et complet, 100 cycles
Marginalité de conception	Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105%
Essai de durée	95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures
Solderability	IEC60068-2-20

6. Vague et courbes typiques

Le schéma 1 : Efficacité à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.

Le schéma 2 : Dissipation de puissance à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.

Le schéma 3 : Coupure d'ouverture au chargement complet (charge résistive) (200 ms/div). Tension d'entrée pré-appliquée. Ch 1 : Vout (10V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (5V/div)

Le schéma 4 : Temps de chute d'arrêt au chargement complet (100 ms/div). Ch 1 : Vout (10V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (5V/div).

Le schéma 5 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Chapeau de charge : 10μF, ≤100 condensateur à tantale du mΩ esr and0. condensateur 1μF en céramique. Ch 1 : Vout (500mV/div).

Le schéma 6 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Chapeau de charge : 10μF, ≤100 condensateur à tantale du mΩ esr et le chapeau 0.1μF en céramique. Ch 1 : Vout (500mV/div).

Le schéma 7 : Ondulation de tension de production au courant de tension d'entrée nominale et de charge évaluée (50mV/div). Capacité de charge : condensateur 0.1μF en céramique et condensateur à tantale 10μF. Largeur de bande : 20 mégahertz.

7. Caractéristiques de fonction

7,1 Permettez le contrôle ("MARCHE/ARRÊT") (borne 2)

La goupille de permettre permet au module d'alimentation d'être commuté en marche et en arrêt électroniquement. La fonction ("MARCHE/ARRÊT") de permettre est utile pour conserver la puissance de batterie, pour l'application pulsée de puissance ou pour la puissance ordonnançant. La goupille de permettre est mise en référence - au Vin. Elle est tirée vers le haut intérieurement, ainsi aucune source extérieure de tension n'est exigée. Un commutateur ouvert de collecteur (ou ouvrez le drain) est recommandé pour le contrôle de la goupille de permettre. À l'aide de la goupille de permettre, assurez-vous que la référence est vraiment - la goupille de Vin, pas en avant de l'IEM filtrant ou éloigné à partir de l'unité. Optiquement l'accouplement du signal de commande et localiser le coupleur opto directement au module éviteront l'un de ces problèmes. Si la goupille de permettre n'est pas utilisée, elle peut être laissée le flottement (logique positive) ou être reliée - à la goupille de Vin (logique négative). Figure les détails d'A cinq circuits possibles pour conduire la goupille "MARCHE/ARRÊT". La figure B est un regard détaillé des circuits "MARCHE/ARRÊT" internes.

Figure A : Divers circuits pour conduire la goupille "MARCHE/ARRÊT".

Figure B : Circuits "MARCHE/ARRÊT" internes de goupille.

7,2 Télédétection (bornes 7 et 5)

La télédétection permet au convertisseur de sentir la tension de production directement au moment où la charge et compense ainsi automatiquement les pertes de distribution et de contact de conducteur de charge (figure C). Il y a une avance de sens pour chaque terminal de production, indiquée +Sense et - sens. Ces avances portent très à faible intensité comparé aux avances de charge. Intérieurement une résistance est reliée entre le terminal de sens et le terminal de puissance de sortie. Si le sens à distance n'est pas employé, le sens mène les besoins d'être court-circuité à leur production respective mène (figure D). Le soin doit être pris en établissant des rapports de production. Si les terminaux de production déconnectent avant les lignes de sens, le courant de chargement complet coulera en bas des lignes de sens et endommagera les résistances de détection internes. Soyez sûr de mettre toujours le convertisseur avant d'établir tous les rapports de production. La tension maximum de compensation pour la ligne baisse est jusqu'à 0.5V.

Figure C : Connexion à distance de sens.

Figure D : Le sens à distance n'est pas employé.

7,3 Caractéristiques de protection

·Lock-out de sousvoltage d'entrée : Le convertisseur est conçu pour s'éteindre quand la tension d'entrée est si basse, aidant évitent un problème d'instabilité de système d'entrée, les circuits de lock-out est un comparateur avec l'hystérésis de C.C. Quand la tension d'entrée monte, elle doit dépasser la valeur- d'ouverture typique seuil de tension (énumérée à la page de spécifications) avant que le convertisseur s'allume. Une fois que le convertisseur est allumé, la tension d'entrée doit tomber au-dessous de la valeur- seuil d'arrêt typique de tension avant que le convertisseur s'éteigne. ·Limite de courant de sortie : La limite actuelle maximum demeure constante comme chutes de tension de production. Cependant, une fois l'impédance du court à travers la production est assez petite pour faire pour produire la chute de tension au-dessous de la tension spécifique d'arrêt d'Actuel-Limite de C.C de production, le convertisseur dans l'état indéfini de protection de court-circuit de mode de hoquet jusqu'à ce que l'état de court-circuit soit enlevé. Ceci empêche le chauffage excessif du convertisseur ou du panneau de charge. ·Arrêt de surchauffe : Une sonde de température sur le convertisseur sent la température moyenne du module. Le circuit thermique d'arrêt est conçu pour tourner le convertisseur outre de quand la température à l'emplacement senti atteint la valeur de surchauffe d'arrêt. Il permettra au convertisseur de s'allumer encore quand la température des chutes senties d'emplacement par la quantité de la valeur de surchauffe d'hystérésis de reprise d'arrêt.

8. Considération typique d'application et de conception

8,1 Filtrage d'entrée

Les convertisseurs de DC-DC, par nature, produisent des taux importants de bruits conduits et rayonnés. Les bruits conduits ont inclus des bruits communs de mode et de mode de différentiel. Le bruit commun de mode est directement lié à la capacité parasite efficace entre les conducteurs d'entrée de module d'alimentation et l'au sol de châssis. Le bruit différentiel de mode est à travers les conducteurs d'entrée. On lui recommande d'avoir un certain niveau de suppression d'IEM au module d'alimentation. Le bruit conduit sur les lignes électriques d'entrée peut se produire en tant que courants de bruit de différentiel ou de commun-mode. La norme exigée pour les émissions conduites est EN55022 la classe A (FCC Part15). (Voir la figure H).

Figure H : Filtrage d'entrée.

9. Examinez la méthode

9,1 Produisez l'essai d'ondulation et de bruit

L'ondulation de production se compose de transitoires de bruit d'ondulation de fréquence fondamentale et de commutation de haute fréquence. L'ondulation de changement fondamentale de fréquence (ou l'ondulation de base) est dans le 100KHz à la gamme 1MHz ; la transitoire de bruit à haute fréquence de commutation (ou le bruit de commutation) est dans les 10 mégahertz à la gamme 50MHz. Le bruit de commutation est normalement spécifié avec la largeur de bande de 20 mégahertz pour inclure tous les harmoniques significatifs pour les transitoires de bruit. La manière la plus facile de mesurer l'ondulation et le bruit de production est d'employer un bout de sonde d'oscilloscope et un anneau de la terre pressés directement contre les goupilles de production de convertisseur de puissance, comme montré ci-dessous. Ceci établit le rapport le plus court possible à travers les terminaux de production. L'agrafe moulue de sonde d'oscilloscope devrait ne jamais être utilisée dans la mesure d'ondulation et de bruit. L'agrafe moulue agira non seulement en tant qu'antenne et collecte l'énergie à haute fréquence rayonnée, mais elle présentera le bruit de commun-mode à la mesure aussi bien. L'installation d'essai standard pour des mesures d'ondulation et de bruit est montrée sur le schéma I. Une prise de sonde (Tektronix, P.N. 131.0258-00) est utilisée pour que les mesures éliminent la collecte de bruit liée à la longue agrafe moulue des sondes de portée.

Le schéma I : Moyens d'essai de norme d'ondulation et de bruit.

10. L'information physique

10,1 Contour mécanique

Notes :

1. Toutes les goupilles, (0.80mm) diamètre (8.0mm). épaules d'impasse.

2. Tolérances : x.xx ±0.25mm. (x.x ±0.5mm)

10,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Vin (-)	Tension d'entrée négative
2	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	Vout (+)	Tension positive de production
6	Équilibre	Équilibre de tension de production. Laissez la goupille d'équilibre ouverte pour la tension nominale de production.
7	Vout (-)	Tension négative de production
8	Vout (-)	Tension négative de production
