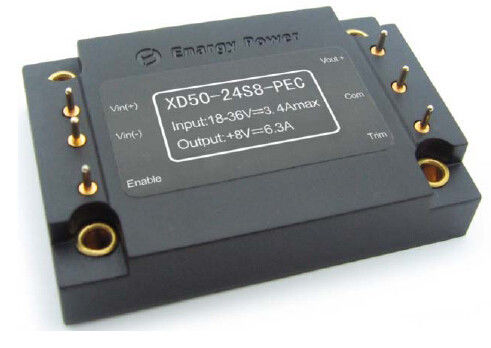

18 le convertisseur de C.C de C.C de tension d'entrée du ‐ 36 V 50 watts a produit 8V XD50-24S8-PEC

Production 8V XD50-24S8-PEC des convertisseurs 50W de DC-DC

Caractéristiques :

Grand choix d'entrée : 18 ‐ 36 V

De puissance de sortie : 50W

Efficacité de conversion élevée : 89%

Ligne règlement à : ±1%

Règlement de charge à : ±1%

Entrée sous le ‐ de serrure de tension de ‐

‐ 8~+10% Vout de trim± de tension de production

Production au-dessus de la protection de courant de ‐

Protection de court-circuit de mode de hoquet

Production au-dessus de la protection de tension de ‐

Permettez le contrôle ("Marche/Arrêt")

Tension d'isolement (entrée à la production) : 1500Vdc

Aperçu de produit :

Puissance avancée d'utilisation de ces de C.C de ‐ de C.C modules de convertisseur

traitement, contrôle et technologies du conditionnement à

assurez la représentation, la flexibilité, la fiabilité et le coût

efficacité d'un composant mûr de puissance. Haut

la commutation active de bride de fréquence fournit la puissance élevée

densité avec le rendement à faible bruit et élevé.

1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			40	Volts continu	Continu, inopérant
			36	Volts continu	Continu, fonctionnant
			40	Volts continu	Tension d'impulsion,<100ms>
Tension d'isolement			2000	Volts continu	Entrée à la production
Température de fonctionnement	-40		100	℃	En raison de la température de carte PCB
Température de stockage	-55		105	℃
Permettez - la tension de Vin	-2		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Gamme de tension d'entrée fonctionnante	18	24	36	Volts continu
Lock-out de sousvoltage d'entrée	17,0	17,5	17,9	Volts continu	Point de récupération
	16	16,5	17,0	Volts continu	Protégez le point
Courant d'entrée maximum			3,4	A	Minute de Vin, chargement complet de production
Efficacité		88		%	Entrée évaluée ; charge évaluée
Dissipation, de réserve		5		W	Aucune charge

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	7,92	8,00	8,08	Volts continu	Tension d'entrée évaluée, charge
Chaîne de tension de production	7,84	8,00	8,16	Volts continu
Chaîne de courant de sortie	0,1		6,3	A
Voltage Regulation		±0.2	±1	%
Règlement de charge		±0.2	±1	%
Protection de surintensité de production		8		A	90% de la tension de production évaluée
Courant court de Circui de production		10	20	A
RMS		15		système mv	Entrée nominale ; chargement complet ; 20MHz, largeur de bande
de crête à crête		75		système mv
Charge capacitive de themachine			4000	μF

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie		400		système mv	Chargez change50%~75%~50% Iout maximum, di/dt= 0.1A/μS
		400		système mv	Chargez change50%~75%~50% Iout maximum, di/dt= 2.5A/μS
Temps de rétablissement dynamique			300	nous
Temps d'ouverture		5		Mme	À partir du vin à la hausse de vout à 90%
Overshoot d'arrêt			5	%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	180	200	230	Kilohertz
Équilibre de production			10	% de Vout	Équilibre
			8		Équilibre vers le bas
Permettez le courant			1	mA
Permettez ("MARCHE/ARRÊT")	1		15	Volts continu	Sur-control, logique haute ou flottement
	-0,5		0,3	Volts continu	-control, logique basse
Protection de surtension	110		130	%	Charge
Protection de surcharge	110			%	Le mode actuel, palpitent courant (la charge rared par 100%)
Protection de court-circuit			65	mΩ	Mode de hoquet, depuis la récupération

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
	1500			Volts continu	Dans à la base
	500			Volts continu	À la base
Résistance d'isolement	100			MΩ	À 500VDC pour l'examiner si atmosphérique la pression et le droit est 90%
Capacité d'isolement		1000		PF

caractéristiques 2.General

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		25		g
Moyenne des temps de bon fonctionnement	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

caractéristiques 3.Environmental

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-40		100	℃	La température prolongée et basse de carte PCB
Température de stockage	-55		105	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.

conformité 4.Standards

Paramètre	Notes
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Le CEI 61000-4-2

5. VAGUE DE TRAVAIL

Le schéma 1 : Efficacité à la tension nominale de production contre la charge
courant pour le minimum, le nominal, et l'entrée maximum
tension à 25°C.

Le schéma 2 : Efficacité à la tension nominale de production et
puissance évaluée de 60% contre le taux de flux d'air pour l'air ambiant
les températures de 25°C.

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
par 400 LFM avec de l'air découlant de la borne 1 pour borne 3
(tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production à la tension d'entrée nominale
et courant de charge évaluée. Capacité de charge : 0.1μF en céramique
condensateur et condensateur à tantale 10μF. Largeur de bande : 20
Mégahertz.

Le schéma 5 : Complot thermique de convertisseur au chargement complet
courant (50W) avec de l'air 25°C coulant au taux de
200 LFM. L'air coule à travers le convertisseur de
borne 1 pour borne 3 (tension d'entrée nominale).

Le schéma 6 : Complot thermique de convertisseur au chargement complet
courant (50W) avec de l'air 25°C coulant au taux de
200 LFM. L'air coule à travers le convertisseur de
entrée à la production (tension d'entrée nominale).

Le schéma 7 : Coupure d'ouverture au chargement complet (charge résistive)
(10ms/div). Tension d'entrée pré-appliquée.
Ch1 : Vout (5V/div)
Ch2 : Entrée "MARCHE/ARRÊT" (500mV/div)

Le schéma 8 : Temps de chute d'arrêt au chargement complet (10 ms/div).
Ch1 : Vout (5V/div)
Ch2 : Entrée "MARCHE/ARRÊT" (500mV/div)

Le schéma 9 : Réponse de tension de production au l'étape-changement dedans
courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt =
0.1A/μs). Chapeau de charge : 10μF, tantale de 100mΩ esr
condensateur et condensateur 0.1μF en céramique.
Ch1 : Vout (200mV/div)

Le schéma 10 : Réponse de tension de production au l'étape-changement dans la charge
courant (50%-75%-50% d'Iout (maximum) : dI/dt =2.5A/μs).
Chapeau de charge : 10μF, condensateur à tantale de 30 mΩ esr et 0.1μF
chapeau en céramique. Ch1 : Vout (200mV/div)

l'information 6.Physical
contour 6.1Mechanical

Notes :
1. Toutes les goupilles sont diamètre de 1.02mm.
2.Tolerances : x.x ±0.5mm, x.xx ±0.25mm

6,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
2	Vin (-)	Tension d'entrée négative
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	COM	La terre
6	Équilibre	Tension négative de production
