Lieu d'origine: | La Chine |
Nom de marque: | Enargy |
Numéro de modèle: | YN100-48S15-PEC |
Quantité de commande min: | 1pcs |
---|---|
Prix: | Negotiation |
Délai de livraison: | 1-8 semaines |
Conditions de paiement: | négociation |
Capacité d'approvisionnement: | 1000pcs/week |
Surligner: | convertisseur de C.C de C.C de puissance élevée,module du convertisseur C.C-C.C |
---|

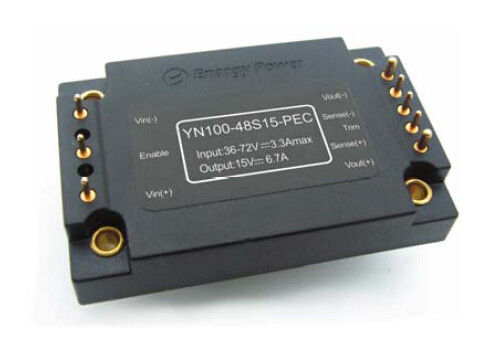

Production 12V YN100-48S15-PEC des convertisseurs 100W de DC-DC
Fonctionnalités clé
De puissance de sortie : 100W
Grand choix d'entrée : 36-72Vdc
Efficacité de conversion élevée : Jusqu'à 92%
Ligne règlement à ±0.5%
Règlement de charge à ±0.5%
Fréquence fixe d'opération
Tension d'isolement : 1500V
Permettez le contrôle ("MARCHE/ARRÊT")
Produisez la protection de surcharge
Protection de court-circuit de mode de hoquet
Protection de surchauffe
Lock-out de sousvoltage d'entrée
Équilibre de tension de production : ±5%
Paquet : Encapsulé
Brique quarte : 2.30×1.48×0.48in
58.5×37.6×12.3mm
Aperçu de produit
Puissance avancée d'utilisation de ces de DC-DC modules de convertisseur
traitement, contrôle et technologies du conditionnement pour fournir
la rentabilité de représentation, de flexibilité, de fiabilité et
d'un composant mûr de puissance. Bride active à haute fréquence
la commutation fournit à la densité de puissance élevée à faible bruit et
rendement élevé.
1. Caractéristiques électriques
Les caractéristiques électriques s'appliquent sur la pleine plage de fonctionnement de la tension d'entrée, de la charge de production et de la température d'embase, sauf indication contraire. Toutes les températures se rapportent à la température de fonctionnement au centre de l'embase. Tout l'essai de données à Ta=25oC exceptent la définition particulière.
1,1 Capacités absolues
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'entrée |
|
|
78 |
Volts continu |
Continu, inopérant |
|
|
75 |
Volts continu |
Continu, fonctionnant |
|
|
|
78 |
Volts continu |
Protection passagère de fonctionnement,<100ms> |
|
Tension d'isolement |
|
|
2000 |
Volts continu |
Entrée à la production |
Température de fonctionnement |
-55 |
|
100 |
℃ |
|
Température de stockage |
-65 |
|
125 |
℃ |
|
Permettez à la tension de Vin- |
-0,8 |
|
10 |
Volts continu |
|
1,2 Entrez les caractéristiques
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Chaîne de tension d'entrée |
36 |
48 |
72 |
Volts continu |
Continu |
Lock-out de sousvoltage |
|
35,5 |
35,9 |
Volts continu |
Seuil d'ouverture |
32,5 |
34,0 |
|
Volts continu |
Seuil d'arrêt |
|
Courant d'entrée maximum |
|
3,5 |
|
A |
Chargement complet ; entrée 36Vdc |
Efficacité |
|
92,5 |
|
% |
Figures1-4 |
Dissipation |
|
7 |
11 |
W |
Aucune charge |
Courant d'entrée handicapé |
|
10 |
|
mA |
Permettez le bas de goupille |
Recommandez l'entrée externe Capacité |
|
100 |
|
μF |
Esr typique 0.1-0.2W |
1,3 Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension de production de point de consigne |
14,85 |
15,00 |
15,15 |
Volts continu |
Entrée nominale ; Aucune charge ; 25℃ |
Chaîne de tension de production |
14,80 |
15,03 |
15,20 |
Volts continu |
|
Chaîne de courant de sortie |
0 |
|
6,7 |
A |
Sujet à la sous-sollicitation de courant ascendant ; Les schémas 5 - 8 |
Ligne règlement |
|
±0.05 |
±0.50 |
% |
Basse ligne à la ligne élevée ; Chargement complet |
Règlement de charge |
|
±0.09 |
±0.50 |
% |
Aucune charge au chargement complet ; Entrée nominale |
Régulation de la température |
|
|
±0.02 |
%/°C |
Sur la gamme de température de fonctionnement |
Limite actuelle |
7 |
7,7 |
8,7 |
A |
Tension 95% de production de nominal |
Courant de court-circuit |
0,3 |
7,7 |
8,5 |
A |
Tension de production <250 mV=""> |
Ondulation (RMS) |
|
50 |
|
système mv |
Entrée nominale ; Chargement complet ; 20 MHzbandwidth ; Le schéma 13 |
Bruit (de crête à crête) |
|
150 |
|
système mv |
|
Chapeau de production maximum. |
|
|
4000 |
μF |
Entrée nominale ; Chargement complet |
Équilibre de tension de production |
|
±5 |
|
% |
Entrée nominale ; Chargement complet ; 25°C |
1,4 Caractéristiques de réponse dynamique
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Changez dans le courant de sortie (di/dt= 0.1A/μs) |
|
440 |
|
système mv |
50% à 75% à 50% Iout maximum ; Le schéma 11 |
Changez dans le courant de sortie (di/dt= 2.5A/μs) |
|
520 |
|
système mv |
50% à 75% à 50% Iout maximum ; Le schéma 12 |
Temps de stabilisation |
|
300 |
|
μS |
Au nom à moins de 1% Vout. |
Temps d'ouverture |
|
15 |
|
Mme |
Chargement complet ; Nom de Vout=90%. Le schéma 9 |
Temps d'automne d'arrêt |
|
5 |
|
Mme |
Chargement complet ; Nom de Vout=10%. Le schéma 10 |
Overshoot de tension de production |
|
|
|
% |
|
1,5 Caractéristiques fonctionnelles
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Fréquence de commutation |
187 |
230 |
255 |
Kilohertz |
Étape réglementaire et étape d'isolement |
Équilibre (Pin6) |
Voir l'équilibre de tension de la partie 7,3 (Pin6) |
||||
Produisez l'équilibre de tension |
|
5 |
|
% |
Équilibrez, Pin d'équilibre à Vout (+). |
|
5 |
|
% |
Équilibrez vers le bas, Pin d'équilibre à Vout (-). |
|
Permettez le contrôle ("MARCHE/ARRÊT") (Pin2) |
Voir la partie 7,1 |
||||
Permettez la tension Permettez le courant de source |
|
|
10 |
Volts continu |
Permettez le flottement de goupille |
|
|
0,5 |
mA |
|
|
Permettez (contrôle MARCHE-ARRÊT) Logique positive |
3,5 |
|
10 |
Volts continu |
Sur-Control, logique haute ou flottement |
-0,5 |
|
0,5 |
Volts continu |
-Control, logique basse |
|
Protection de surcharge |
105 |
115 |
130 |
% |
Actuel-Mode, impulsion par le courant d'impulsion Seuil de limite, (charge de %Rated) |
Protection de court-circuit |
|
|
65 |
mΩ |
Type : Mode de hoquet, Non-Se verrouillant, Automatique-Récupération, seuil, court-circuit Résistance |
De surchauffe Protection |
|
105 |
|
℃ |
Type : Non-Verrouillage, Automatique-Récupération ; Seuil, la température de carte PCB |
|
15 |
|
℃ |
Hystérésis |
1,6 Caractéristiques d'isolement
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Tension d'isolement |
1500 |
|
|
Volts continu |
Entrée à la production |
1500 |
|
|
Volts continu |
Entrée à la base |
|
500 |
|
|
Volts continu |
Production à la base |
|
Résistance d'isolement |
10 |
|
|
MΩ |
À 500VDC pour l'examiner si atmosphérique la pression et le droit est 90% |
Capacité d'isolement |
|
1000 |
|
PF |
|
2. Caractéristiques générales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Poids |
|
2.5(72) |
|
Once (G) |
Encapsulé |
Moyenne des temps de bon fonctionnement (calculée) |
1 |
|
|
MHrs |
TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci |
3. Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-55 |
|
+100 |
℃ |
La température prolongée et basse de carte PCB |
Température de stockage |
-65 |
|
+125 |
℃ |
Ambiant |
Coefficient de température |
|
|
±0.02 |
%/℃ |
|
Humidité |
20 |
|
95 |
%R.H. |
Hygrométrie, sans condensation |
4. Conformité de normes
Paramètre |
Notes |
UL/cUL60950 |
|
EN60950 |
|
GB4943 |
|
Essai de flamme d'aiguille (le CEI 695-2-2) |
Examinez de l'assemblée entière ; Panneau et composants en plastique UL94V-0 conformes |
Le CEI 61000-4-2 |
|
5. Spécifications de qualification
Paramètre |
Notes |
Vibration |
10-55Hz champ, 1 mn/champ, 120 champs pour l'axe 3 |
Choc mécanique |
minute 100g, 2 gouttes dans x et axe des ordonnées, 1 goutte à l'axe de z |
Froid (en fonction) |
Annonce IEC60068-2-1 |
La chaleur humide |
IEC60068-2-67 CY |
Recyclage de la température |
-40°C à 100°C, rampe 15°C/min., 500 cycles |
Recyclage électrique/thermique |
Vin = minute au chargement maximum et complet, 100 cycles |
Marginalité de conception |
Tmin-10°C à Tmax+10°C, 5°C fait un pas, Vin = minute à maximum, la charge 0-105% |
Essai de durée |
95% a évalué Vin et charge, unités à sous-solliciter le point, 1000 heures |
Solderability |
IEC60068-2-20 |
6. Vague et courbes typiques
Le schéma 1 : Efficacité à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.
Le schéma 2 : Efficacité à la tension nominale de production et à la puissance évaluée de 60% contre le taux de flux d'air pour des températures de l'air ambiantes de 25°C, de 40°C, et de 55°C (Vin nominal).
Le schéma 3 : Dissipation de puissance à la tension nominale de production contre le courant de charge pour le minimum, le nominal, et la tension d'entrée maximum à 25°C.
Le schéma 4 : Dissipation de puissance à la tension nominale de production et à la puissance évaluée de 60% contre le taux de flux d'air pour des températures de l'air ambiantes de 25°C, de 40°C, et de 55°C (sous-sollicitant la tension d'entrée).
Le schéma 5 : Courbes de sous-sollicitation de puissance de sortie maximum contre la température de l'air ambiante pour des taux de flux d'air de 0 LFM à 400 LFM avec de l'air découlant de la borne 3 pour borne 1 (sous-sollicitant la tension d'entrée).
Le schéma 6 : Complot thermique de convertisseur au courant de chargement complet (100W) avec de l'air 25°C coulant au taux de 200 LFM. L'air coule à travers le convertisseur de la borne 3 pour borne 1 (sous-sollicitant la tension d'entrée).
Le schéma 7 : Courbes de puissance-sous-sollicitation de production maximum contre la température de l'air ambiante pour des taux de flux d'air de 0 LFM à 400 LFM avec de l'air découlant de l'entrée dans la production (tension d'entrée nominale).
Le schéma 8 : Complot thermique de convertisseur au courant de chargement complet (100W) avec de l'air 25°C coulant au taux de 200 LFM. L'air coule à travers le convertisseur de l'entrée dans la production (tension d'entrée nominale).
Le schéma 9 : Coupure d'ouverture au chargement complet (charge résistive) (20 ms/div). Tension d'entrée pré-appliquée. Ch 1 : Vout (5V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (2V/div)
Le schéma 10 : Temps de chute d'arrêt au chargement complet (20 ms/div). Ch 1 : Vout (5V/div). Ch 2 : Entrée "MARCHE/ARRÊT" (2V/div).
Le schéma 11 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Chapeau de charge : 10μF, condensateur à tantale de 100 mΩ esr et condensateur 1μF en céramique. Ch 1 : Vout (200mV/div).
Le schéma 12 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) : dI/dt = 2.5A/μs). Chapeau de charge : 470μF, condensateur à tantale de 30 mΩ esr et chapeau 1μF en céramique. Ch 1 : Vout (200mV/div).
Le schéma 13 : Ondulation de tension de production au courant de tension d'entrée nominale et de charge évaluée (50mV/div). Capacité de charge : condensateur 1μF en céramique et condensateur à tantale 10μF. Largeur de bande : 20 mégahertz.
7. Caractéristiques de fonction
7,1 Permettez le contrôle ("MARCHE/ARRÊT") (borne 2)
La goupille de permettre permet au module d'alimentation d'être commuté en marche et en arrêt électroniquement. La fonction ("Marche/Arrêt") de permettre est utile pour conserver la puissance de batterie, pour l'application pulsée de puissance ou pour la puissance ordonnançant. La goupille de permettre est mise en référence - au Vin. Elle est tirée vers le haut intérieurement, ainsi aucune source extérieure de tension n'est exigée. Un commutateur ouvert de collecteur (ou ouvrez le drain) est recommandé pour le contrôle de la goupille de permettre. À l'aide de la goupille de permettre, assurez-vous que la référence est vraiment - la goupille de Vin, pas en avant de l'IEM filtrant ou éloigné à partir de l'unité. Optiquement l'accouplement du signal de commande et localiser le coupleur opto directement au module éviteront l'un de ces problèmes. Si la goupille de permettre n'est pas utilisée, elle peut être laissée le flottement (logique positive) ou être reliée - à la goupille de Vin (logique négative). Figure les détails d'A cinq circuits possibles pour conduire la goupille "MARCHE/ARRÊT". La figure B est un regard détaillé des circuits "MARCHE/ARRÊT" internes.
Figure A : Divers circuits pour conduire la goupille "MARCHE/ARRÊT".
Figure B : Circuits "MARCHE/ARRÊT" internes de goupille.
7,2 Télédétection (bornes 7 et 5)
La télédétection permet au convertisseur de sentir la tension de production directement au moment où la charge et compense ainsi automatiquement les pertes de distribution et de contact de conducteur de charge (figure C). Il y a une avance de sens pour chaque terminal de production, indiquée +Sense et - sens. Ces avances portent très à faible intensité comparé aux avances de charge. Intérieurement une résistance est reliée entre le terminal de sens et le terminal de puissance de sortie. Si le sens à distance n'est pas employé, le sens mène les besoins d'être court-circuité à leur production respective mène (figure D).
Le soin doit être pris en établissant des rapports de production. Si les terminaux de production déconnectent avant les lignes de sens, le courant de chargement complet coulera en bas des lignes de sens et endommagera les résistances de détection internes. Soyez sûr de mettre toujours le convertisseur avant d'établir tous les rapports de production. La tension maximum de compensation pour la ligne baisse est jusqu'à 0.5V.
Figure C : Connexion à distance de sens.
Figure D : Le sens à distance n'est pas employé.
7,3 Équilibre de tension (borne 6)
La tension de production peut être ajustée en haut ou en bas avec une résistance externe. Il y a logique positive d'équilibre et de logique négative d'équilibre disponibles. Pour la logique positive, la tension de production augmentera quand une résistance externe de règlage est reliée entre l'équilibre et la goupille de +Vout/+Sense. La tension de production diminuera quand une résistance externe de règlage est reliée entre l'équilibre et - la goupille de Vout/-Sense. Un pot multitours de l'équilibre 20KΩ peut également être utilisé pour ajuster la tension de production en haut ou en bas (figure E et F).
Équilibre- |
Pin d'équilibre à +Sense |
Pin d'équilibre - au sens |
Équilibre-Vers le bas |
Pin d'équilibre - au sens |
Pin d'équilibre à +Sense |
Figure E : Logique positive d'équilibre.
Figure F : Connexion de pot d'équilibre.
7,4 Caractéristiques de protection
·Lock-out de sousvoltage d'entrée : Le convertisseur est conçu pour s'éteindre quand la tension d'entrée est si basse, aidant évitent un problème d'instabilité de système d'entrée, les circuits de lock-out est un comparateur avec l'hystérésis de C.C. Quand la tension d'entrée monte, elle doit dépasser la valeur- d'ouverture typique seuil de tension (énumérée à la page de spécifications) avant que le convertisseur s'allume. Une fois que le convertisseur est allumé, la tension d'entrée doit tomber au-dessous de la valeur- seuil d'arrêt typique de tension avant que le convertisseur s'éteigne.
·Limite de courant de sortie : La limite actuelle maximum demeure constante comme chutes de tension de production. Cependant, une fois l'impédance du court à travers la production est assez petite pour faire pour produire la chute de tension au-dessous de la tension spécifique d'arrêt d'Actuel-Limite de C.C de production, le convertisseur dans l'état indéfini de protection de court-circuit de mode de hoquet jusqu'à ce que l'état de court-circuit soit enlevé. Ceci empêche le chauffage excessif du convertisseur ou du panneau de charge.
·Arrêt de surchauffe : Une sonde de température sur le convertisseur sent la température moyenne du module. Le circuit thermique d'arrêt est conçu pour tourner le convertisseur outre de quand la température à l'emplacement senti atteint la valeur de surchauffe d'arrêt. Il permettra au convertisseur de s'allumer encore quand la température des chutes senties d'emplacement par la quantité de la valeur de surchauffe d'hystérésis de reprise d'arrêt.
8. Considération typique d'application et de conception
8,1 Circuit typique d'application
Figure G : Circuit typique d'application (unité de logique négative, de manière permanente permise).
8,2 Filtrage d'entrée
Les convertisseurs de DC-DC, par nature, produisent des taux importants de bruits conduits et rayonnés. Les bruits conduits ont inclus des bruits communs de mode et de mode de différentiel. Le bruit commun de mode est directement lié à la capacité parasite efficace entre les conducteurs d'entrée de module d'alimentation et l'au sol de châssis. Le bruit différentiel de mode est à travers les conducteurs d'entrée. On lui recommande d'avoir un certain niveau de suppression d'IEM au module d'alimentation. Le bruit conduit sur les lignes électriques d'entrée peut se produire en tant que courants de bruit de différentiel ou de commun-mode. La norme exigée pour les émissions conduites est EN55022 la classe A (FCC Part15). (Voir la figure H).
Figure H : Filtrage d'entrée.
9. Examinez l'ondulation produite de la méthode 9,1 et l'essai de bruit l'ondulation de production se compose de transitoires de bruit d'ondulation de fréquence fondamentale et de commutation de haute fréquence. L'ondulation de changement fondamentale de fréquence (ou l'ondulation de base) est dans le 100KHz à la gamme 1MHz ; la transitoire de bruit à haute fréquence de commutation (ou le bruit de commutation) est dans les 10 mégahertz à la gamme 50MHz. Le bruit de commutation est normalement spécifié avec la largeur de bande de 20 mégahertz pour inclure tous les harmoniques significatifs pour les transitoires de bruit. La manière la plus facile de mesurer l'ondulation et le bruit de production est d'employer un bout de sonde d'oscilloscope et un anneau de la terre pressés directement contre les goupilles de production de convertisseur de puissance, comme montré ci-dessous. Ceci établit le rapport le plus court possible à travers les terminaux de production. L'agrafe moulue de sonde d'oscilloscope devrait ne jamais être utilisée dans la mesure d'ondulation et de bruit. L'agrafe moulue agira non seulement en tant qu'antenne et collecte l'énergie à haute fréquence rayonnée, mais elle présentera le bruit de commun-mode à la mesure aussi bien. L'installation d'essai standard pour des mesures d'ondulation et de bruit est montrée sur le schéma I. Une prise de sonde (Tektronix, P.N. 131.0258-00) est utilisée pour que les mesures éliminent la collecte de bruit liée à la longue agrafe moulue des sondes de portée.
Le schéma I : Moyens d'essai de norme d'ondulation et de bruit.
10. L'information physique
10,1 Contour mécanique
Notes :
1. Les bornes 4, 8 sont 0,060" (1.52mm) diamètre avec 0,085" (2.16mm) des épaules d'impasse de diamètre.
2. Toutes autres goupilles sont 0,040" (1.02mm) diamètre avec 0,065" (1.65mm) des épaules d'impasse de diamètre.
3. Tolérances : x.xx ±0.02 dedans. (x.x±0.5mm)
x.xxx ±0.010 dedans. (x.xx±0.25mm)
10,2 Désignations de Pin
Pin non. |
Nom |
Fonction |
1 |
Vin (+) |
Tension d'entrée positive |
2 |
Permettez |
L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut. |
3 |
Vin (-) |
Tension d'entrée négative |
4 |
Vout (-) |
Tension négative de production |
5 |
Sens (-) |
Sens à distance négatif. Le sens (-) peut être relié à Vout (-) ou à gauche s'ouvrir. |
6 |
Équilibre |
Équilibre de tension de production. Laissez la goupille d'équilibre ouverte pour la tension nominale de production. |
7 |
Sentez (+) |
Sens à distance positif. Le sens (+) peut être relié à Vout (+) ou à gauche s'ouvrir. |
8 |
Vout (+) |
Tension positive de production |
Personne à contacter: Miss. Angel
Téléphone: 1598940345
Télécopieur: 86-755-3697544
Micro noir du plastique 3FF à l'adaptateur normal de SIM, 500pcs micro dans un poly-sac
Micro en plastique standard d'ABS à l'adaptateur normal de SIM pour le téléphone portable
Sim micro de vente chaud à l'adaptateur standard de Sim pour le mobile normal
Adaptateur nano de l'ABS en plastique SIM, adaptateur nano de carte d'IPhone 4 SIM
Adaptateur nano d'IPhone 5 noirs SIM avec le nano 4FF - 3FF
Nano en plastique d'ABS d'adaptateur nano unique d'IPhone5 SIM à la mini carte
4FF - adaptateur de 3FF SIM, nano à l'adaptateur micro 500pcs de Sim dans un poly-sac
Adaptateur micro en plastique de l'ABS 3FF SIM pour IPhone 4 ou IPhone 5
Plastique nano 2 dans 1 adaptateur combiné du micro SIM pour IPhone 5 1,2 x 0.9cm
