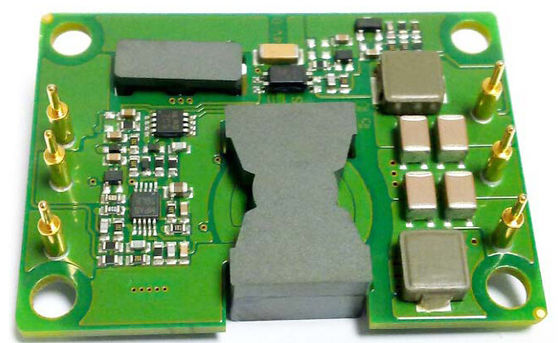

‐ Large de la gamme 18 d'entrée convertisseurs 50W XD50-24DB15-POC de 36 volts DC-DC

Production 15V XD50-24DB15-POC des convertisseurs 50W de DC-DC

Caractéristiques :

Grand choix d'entrée : 18 ‐ 36 V

De puissance de sortie : 50W

Efficacité de conversion élevée : 90%

Ligne règlement à : ±1%

Règlement de charge à : ±1%

Entrée sous le ‐ de serrure de tension de ‐

Production au-dessus de la protection de courant de ‐

Protection de court-circuit de mode de hoquet

Production au-dessus de la protection de tension de ‐

Permettez le contrôle ("Marche/Arrêt")

Tension d'isolement (entrée à la production) : 1500Vdc

Aperçu de produit :

Puissance avancée d'utilisation de ces de C.C de ‐ de C.C modules de convertisseur

traitement, contrôle et technologies du conditionnement à

assurez la représentation, la flexibilité, la fiabilité et le coût

efficacité d'un composant mûr de puissance. Haut

la commutation active de bride de fréquence fournit la puissance élevée

densité avec le rendement à faible bruit et élevé.

1. Caractéristiques électriques

1,1 Capacités absolues

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'entrée			45	Volts continu	Continu, inopérant
			40	Volts continu	Continu, fonctionnant
			45	Volts continu	Tension d'impulsion,<100ms>
Tension d'isolement			2000	Volts continu	Entrée à la production
Température de fonctionnement	-40		100	℃	En raison de la température de carte PCB
Température de stockage	-55		115	℃
Permettez - la tension de Vin	-2		10	Volts continu

1,2 Entrez les caractéristiques

Paramètre	Minute	Type	Maximum	Unités	Notes
Gamme de tension d'entrée fonctionnante	18	24	36	Volts continu
Lock-out de sousvoltage d'entrée		17,5	17,9	Volts continu	Point de récupération
	16	16,5		Volts continu	Protégez le point
Courant d'entrée maximum			3,5	A	Minute de Vin, chargement complet de production
Efficacité		89		%	Entrée évaluée ; charge évaluée
Dissipation, de réserve		4		W	Aucune charge

1,3 Caractéristiques de production

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension de production de point de consigne	+14,85	+15,00	+15,15	Volts continu	+Vout	Tension d'entrée évaluée, petite charge
	-14,50	-15,00	-15,50	Volts continu	- Vout
Chaîne de tension de production	+14,80	+15,00	+15,20	Volts continu	+Vout
	-14,40	-15,00	-15,60	Volts continu	- Vout
Chaîne de courant de sortie	0,2		1,7	A	+Vout
	0,2		1,7	A	- Vout
Voltage Regulation			±1	%	+Vout
			±4	%	- Vout
Règlement de charge			±1	%	+Vout
			±4	%	- Vout
Protection de surintensité de production		2,4		A	+Vout	90% de la tension de production évaluée
		2,4		A	- Vout
Courant court de Circui de production	0		5	A	+Vout
	0		5	A	- Vout
RMS		15		système mv	+Vout	Entrée nominale ; chargement complet ; 20MHz, largeur de bande
		15		système mv	- Vout
de crête à crête		50		système mv	+Vout
		50		système mv	- Vout
Charge capacitive de themachine			2200	μF	+Vout
			2200	μF	- Vout

1,4 Caractéristiques de réponse dynamique

Paramètre	Minute	Type	Maximum	Unités	Notes
Changez dans le courant de sortie		450		système mv	+Vout	Chargez change50%~75%~50% Iout maximum, di/dt= 0.1A/μS
		450		système mv	- Vout
		450		système mv	+Vout	Charge change50%~75%~50% Iout maximum, di/dt= 0.5A/μS
		450		système mv	- Vout
Temps de rétablissement dynamique			300	nous
Temps d'ouverture		5		Mme
Overshoot d'arrêt			5	%

1,5 Caractéristiques fonctionnelles

Paramètre	Minute	Type	Maximum	Unités	Notes
Fréquence de commutation	180	200	230	Kilohertz
Permettez le courant			1	mA
Permettez ("MARCHE/ARRÊT")	1		15	Volts continu	Sur-control, logique haute ou flottement
	-0,5		0,3	Volts continu	-control, logique basse
Protection de surcharge	110		130	%
Protection de court-circuit)			65	mΩ	Mode de hoquet, depuis la récupération

1,6 Caractéristiques d'isolement

Paramètre	Minute	Type	Maximum	Unités	Notes
Tension d'isolement	1500			Volts continu	Entrée à la production
	1500			Volts continu	Dans à la base
	500			Volts continu	À la base
Résistance d'isolement	100			MΩ	À 500VDC pour l'examiner si atmosphérique la pression et le droit est 90%
Capacité d'isolement		1000		PF

caractéristiques 2.General

Paramètre	Minute	Type	Maximum	Unités	Notes
Poids		25		g
Moyenne des temps de bon fonctionnement	1			MHrs	TR-NWT-000332 ; charge de 80%, 300LFM, 40℃ merci

caractéristiques 3.Environmental

Paramètre	Minute	Type	Maximum	Unités	Notes
Température de fonctionnement	-40		100	℃	La température prolongée et basse de carte PCB
Température de stockage	-55		105	℃	Ambiant
Coefficient de température			±0.02	%/℃
Humidité	20		95	%R.H.	Humidité

conformité 4.Standards

Paramètre	Notes
MIL-STD-704
MIL-STD-1399
MIL-STD-810
UL/cUL60950
EN60950
GB4943
Le CEI 61000-4-2

5. VAGUE DE TRAVAIL

Le schéma 1 : Efficacité à la tension nominale de production contre la charge
courant pour le minimum, le nominal, et l'entrée maximum
tension à 25°C.

Le schéma 2 : Efficacité à la tension nominale de production et
puissance évaluée de 60% contre le taux de flux d'air pour l'air ambiant
les températures de 25°C.

Le schéma 3 : Courbes de sous-sollicitation de puissance de sortie maximum contre.
température de l'air ambiante pour des taux de flux d'air de 0 LFM
par 400 LFM avec de l'air découlant de la borne 1 pour borne 3
(tension d'entrée nominale).

Le schéma 4 : Ondulation de tension de production à la tension d'entrée nominale
et courant de charge évaluée (20 mV/div). Capacité de charge :
condensateur 0.1μF en céramique et condensateur à tantale 10μF.
Largeur de bande : 20 mégahertz.

Le schéma 5 : Complot thermique de convertisseur au chargement complet
courant (50W) avec de l'air 25°C coulant au taux de
200 LFM. L'air coule à travers le convertisseur
de la borne 3 pour borne 1 (tension d'entrée nominale).

Le schéma 6 : Complot thermique de convertisseur au chargement complet
courant (50W) avec de l'air 25°C coulant au taux de
200 LFM. L'air coule à travers le convertisseur de
entrée à la production (tension d'entrée nominale).

Le schéma 7 : Coupure d'ouverture au chargement complet (charge résistive)
(10ms/div). Tension d'entrée pré-appliquée.
Ch1 : Vout1 (10V/div) ; Ch2 : Vout2 (10V/div) ;
Ch3 : Entrée "MARCHE/ARRÊT" (1V/div).

Le schéma 8 : Temps de chute d'arrêt au chargement complet (10 ms/div).
Ch1 : Vout1 (10V/div) ; Ch2 : Vout2 (10V/div) ;
Ch3 : Entrée "MARCHE/ARRÊT" (1V/div).

Le schéma 9 : Réponse de tension de production au l'étape-changement dedans
courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt =
0.5A/μs). Chapeau de charge : 10μF, tantale de 100mΩ esr
condensateur et condensateur 0.1μF en céramique.
Ch 1 : Vout1 (200mV/div)

Le schéma 10 : Réponse de tension de production au l'étape-changement dans la charge
courant (50%-75%-50% d'Iout (maximum) : dI/dt = 0.5A/μs).
Chapeau de charge : 10μF, condensateur à tantale de 30 mΩ esr et 1μF
chapeau en céramique. Ch 2 : Vout2 (200mV/div).

l'information 6.Physical
6,1 Contour mécanique

Notes :
1. Toutes les goupilles sont (1.02mm) diamètre avec. (2.2mm) épaules d'impasse de diamètre.
2.Tolerances : x.x ±0.5mm, x.xx ±0.25mm

6,2 Désignations de Pin

Pin non.	Nom	Fonction
1	Permettez	L'entrée de TTL pour tourner le convertisseur en marche et en arrêt, référencé à Vin (-), avec interne tirent vers le haut.
2	Vin (-)	Tension d'entrée négative
3	Vin (+)	Tension d'entrée positive
4	Vout (+)	Tension positive de production
5	COM	La terre
6	Équilibre	Tension négative de production
