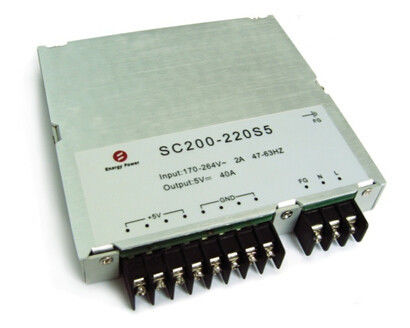

Production 5V SC200-220S5 des alimentations d'énergie d'AC-DC 200W
Fonctionnalités clé
Gamme d'entrée à C.A. : 170~264Vac
Sorties simples : 5V/40A
Rendement élevé : 89%
Ligne règlement : ≤±1%
Règlement de charge : ≤±1%
Bas ripple&noise : ≤200mV
protection de court-circuit
Production au-dessus de la protection actuelle
Protection courte de production
Au-dessus de la protection de la température
Naturel refroidissez
RoHS conforme
Estimation flamme-retardée par UL94V-0
Aperçu de produit
Cette utilisation de convertisseur d'AC-DC a avancé le traitement de puissance, le contrôle et les technologies du conditionnement pour fournir la rentabilité de représentation, de flexibilité, de fiabilité et d'un composant mûr de puissance. La commutation à haute fréquence fournit à la densité de puissance élevée le rendement à faible bruit et élevé.
Caractéristiques d'entrée
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Tension d'entrée évaluée |
|
220 |
|
VCA |
|
|
Gamme de tension d'entrée à C.A. |
170 |
|
264 |
VCA |
|
|
Fréquence évaluée d'entrée à C.A. |
|
50/60 |
|
Hertz |
|
|
Plage de fréquence d'entrée à C.A. |
47 |
|
63 |
Hertz |
|
|
Courant d'entrée maximal |
|
|
2 |
A |
Tension d'entrée minimale, chargement complet |
|
Efficacité |
Entrée à C.A. |
86 |
89 |
|
% |
Tension d'entrée évaluée, le schéma 1 de charge évaluée |
Caractéristiques de production
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
|
Gamme de tension de production |
5V |
4,95 |
5 |
5,05 |
Volts continu |
|
|
Gamme de courant de sortie |
5V |
0 |
|
40 |
A |
|
|
Ligne règlement |
|
|
±1 |
% |
|
||
Règlement de charge |
|
|
±1 |
% |
|
||
Régulation de la température |
|
±0.03 |
|
%/°C |
Sur la gamme de température de fonctionnement |
||
Tournez retardent le temps |
10 |
|
|
Mme |
220Vac, chargement complet, de Vin se tournent vers la baisse de Vout à 90%, le schéma 4 |
||
Ondulation et bruit |
5V |
|
|
200 |
système mv |
Entrée évaluée, chargement complet, le schéma 5 de largeur de bande de 20 mégahertz |
|
Réponse dynamique |
Déviation |
|
|
200 |
système mv |
50% à 75% à 50% Iout maximum, 0.1A/u |
|
|
|
200 |
système mv |
50% à 75% à 50% Iout maximum, 2.5A/us |
|||
Overshoot de tension de production |
|
|
±5 |
% |
|
||
Capacité de production |
|
20000 |
|
μF |
|
Caractéristiques de protection
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Production au-dessus de la protection de charge |
48 |
|
50 |
A |
Hoquet |
|
Protection de court-circuit |
|
|
10 |
mΩ |
Hoquet |
|
Protection de surchauffe |
Arrêt |
|
105 |
|
℃ |
Récupération automatique |
Notes :
1.+5V écrira la récupération d'automobile de hoquet
Caractéristiques générales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Moyenne des temps de bon fonctionnement |
100 |
|
|
KHrs |
TR-NWT-000332,80% charge, 300LFM, 25℃ |
Poids |
|
|
500 |
g |
|
Caractéristiques environnementales
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
Température de fonctionnement |
-20 |
|
+55 |
℃ |
|
Température de stockage |
-40 |
|
+85 |
℃ |
|
Humidité de stockage |
10 |
|
90 |
% |
|
Caractéristiques de sécurité
Paramètre |
Minute |
Type |
Maximum |
Unités |
Notes |
|
Tension d'isolement |
Entrée à la production |
1500 |
|
|
Volts continu |
5mA/1min, aucun courber et panne |
Entrée à la terre |
1000 |
|
|
VCA |
||
Production à la terre |
500 |
|
|
Volts continu |
5mA/1min, aucun courber et panne |
|
Résistance d'isolement |
Entrée à la production |
10 |
|
|
MΩ |
500Vdc/1min, pression atmosphérique normale, humidité de 90% |
Caractéristiques
Article |
Normes |
Conditions |
Notes |
Harmonique |
EN61000-3-2 |
Conditions de lampes de C |
Critère de B |
Fluctuations et clignotement de tension |
EN61000-3-3 |
Besoins en équipements de la classe A |
Critère de B |
Montée subite |
EN61000-4-5 |
Mode différentiel ±2KV, mode±4KV commun |
Critère de B |
IMMERSION |
EN61000-4-11 EN55024 |
Immersion de tension à 0%Ut, 10ms |
Critère de B, essai à la phase 0, 90, 180 et 270 |
Immersion de tension à 40%Ut, 20ms |
|||
Immersion de tension à 70%Ut, 50ms |
Notes :
Critère d'A : Représentation normale pendant et après l'essai.
Critère de B : On ne permet pas la protection ou la remise de basse tension. La fluctuation provisoire de tension de production cesse après que les perturbations cesse, et de ce que l'EUT récupère sa représentation normale automatiquement. Pendant le test de système, on ne permet pas aussi la fluctuation ou la remise de tension de production.
Critère de C : La perte provisoire de production est permise, mais le matériel ne peut pas être endommagé. L'EUT récupère sa représentation normale automatiquement ou intervention d'opérateur.
Critère de R : On permet la perte de production qui n'est pas récupérable. Le composant protecteur primaire (fusible) peut être endommagé. L'EUT récupère sa représentation normale après remplace le composant endommagé.
Qualification environnementale
Paramètre |
Notes |
Vibration |
Plage de fréquence : 5-20Hz, +3dB/otc ; 20-80Hz, 0.04g2/Hz ; 80-500Hz, -3dB/ot c ; Haches de X.Y.Z, 30min/axis |
Choc mécanique |
vague de Moitié-sinus, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Froid (en fonction) |
Annonce IEC60068-2-1 |
La chaleur humide |
IEC60068-2-67 CY |
Recyclage de la température |
-20°C à 85°C, rampe 15°C/min., 500 cycles |
Recyclage électrique/thermique |
Vin = 170Vac minute to264Vac maximum, chargement complet, 100 cycles |
Marginalité de conception |
Tmin-10°C à Tmax+10°C, 5°C étapes, Vin = minute à maximum, charge 0-105% |
Essai de durée |
95% Vin évalué et charge, unités à sous-solliciter le point, 50000 heures |
Capacité de soudure |
IEC60068-2-20 |
Conformité de normes
Normes |
Notes |
UL60950-1 |
|
EN60950-1 |
|
EN60601-1 |
|
SCA 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2NO.60950-1 |
|
L'information physique
Contour mécanique
Length×width×heigth135×125×21 (millimètre), 5.315×4.921×0.826 (pouce),
Désignations de connecteur
Pin# |
Nom |
Notes |
1 |
N |
Entrée à C.A. |
2 |
L |
Entrée à C.A. |
3 |
FG |
Au sol d'entrée à C.A. |
4 |
LA terre |
Au sol de production |
5 |
LA terre |
|
6 |
LA terre |
|
7 |
LA terre |
|
8 |
+5V |
|
9 |
+5V |
|
10 |
+5V |
|
11 |
+5V |
|
Vague et courbes typiques
Le schéma 1 efficacité CONTRE le courant de sortie. 400LFM, 25°C
Le schéma 2 : Ondulation de tension de production au courant de tension d'entrée nominale et de charge évaluée (20 mV/div). Capacité de charge : condensateur 1μF en céramique et condensateur à tantale 10μF. Largeur de bande : 20 mégahertz.
Le schéma 3 : Réponse de tension de production au l'étape-changement dans le courant de charge (50%-75%-50% d'Iout (maximum) ; dI/dt = 0.1A/μs). Chapeau de charge : 10μF, condensateur à tantale de 100 mW esr et condensateur 1μF en céramique. Ch 1 : Vout (200mV/div)
Le schéma 4 : Tournez retardent le temps
