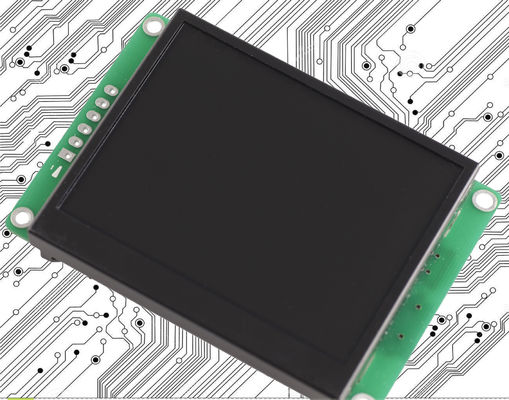

Name: TFT LCD adapté aux besoins du client 15,1 pouces avec l'interface série d'adaptateur et de carte PCB de puissance
Brand: stone
SKU: STA151WT-01
Price: 1 USD
Availability: InStock
Rating: 4.6 (145 reviews)

Aperçu Produits Adaptateur secteur de commutation

TFT LCD adapté aux besoins du client 15,1 pouces avec l'interface série d'adaptateur et de carte PCB de puissance

Détails sur le produit:

Lieu d'origine:	CN
Nom de marque:	stone
Certification:	CE Certificate ,FCC Certificate,RoHS Certificate ,ISO9001:2008
Numéro de modèle:	STA151WT-01

Conditions de paiement et expédition:

Quantité de commande min:	2 kg
Détails d'emballage:	boîte / carton
Délai de livraison:	5-15days
Conditions de paiement:	T/T, Western Union, Paypal

Contact

Description de produit détaillée

Échelle d'affichage:	4:3	Taille (pouce):	15,1 pouces
Résolution:	1024*768	tension:	DC5.0V \| 20V
Luminosité:	² de 500 cd/m	Interface:	RS232/RS485/TTL
Surligner:	Module graphique LCD , affichage à cristaux liquides industriels

TFT LCD adapté aux besoins du client 15,1 pouces avec l'interface série d'adaptateur et de carte PCB de puissance

Description de produit
1. Commandé par n'importe quel MCU par l'intermédiaire de la « commande simple place »
2. Utilisé en tant que système d'affichage de contrôleur de Contact-screeen et de TFT LCD
3. logiciel 3 facile pour vous aider à courir notre produit.

Principe de fonctionnement
Le module de TFT LCD communique avec le contrôleur principal par l'intermédiaire de la commande, puis le contrôleur principal commanderait la machine pour fonctionner après réception des commandes.

Notez svp : Le contrôleur principal peut être conçu par l'ingénieur avec n'importe quel MCU.

TFT LCD adapté aux besoins du client 15,1 pouces avec l'interface série d'adaptateur et de carte PCB de puissance 0

Description de logiciel

1. Concevez un groupe de la belle « interface utilisateur graphique » cette vous le besoin.

2. Reliez votre équipement à notre module de TFT LCD par le port RS232, RS485 ou la logique de TTL directement, prise

et jeu.

3. Écrivez un programme simple pour que le MCU commande le module de TFT LCD par l'intermédiaire de la « commande puissante place »

(Code de SORTILÈGE).

C'est tout. Épargne de beaucoup de temps et de coût d'élaboration pour l'ingénieur.

Par exemple : Commande 0x70 d'image.

Envoyez : « 0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C »

	Introduction	Exemple	Note
Aa	Tête de vue		Tête de vue d'une commande
0x70	Code opération
Pic_ID	Numéro de séquence de l'image actuelle	0x00 0x01	Image d'exposition - 01
Cc 33 C3 3C	Extrémité de vue		Fin de vue d'une commande

Nous offririons une boîte à outils simple pour vous aider à travailler avec le module de TFT LCD sur le PC.

1. Fonction auxiliaire : montrez comment envoyer l'ensemble de commande pour commander l'affichage de TFT.

2. Fonction de téléchargement : Téléchargez les fichiers d'images et de configuration dans le module de TFT

3. Fonction à commande par effleurement : Définissez beaucoup de boutons sur l'interface utilisateurs, puis créez une configuration de contact

dossier.

4. Logiciel de police : Créez le fichier de configuration de police.

Paramètre de produit

Modèle : STA151WT-01 (type avancé)

Paramètre physique
Modèle	STA151WT-01
Taille (pouce)	15,1 »
Résolution	1024×RGB×768
Espacement de pixel	0,1905 millimètres de × 0,0635 millimètre (H×V)
Couleur	65536 couleurs (bit 16)
Région de visionnement	304,1 millimètres de × 228,1 millimètres
Dimension hors-tout	384,5 millimètres de × 255,9 millimètres de × 26 millimètre (N) 28,3 millimètres (T)
Poids net	g 1255 (N) g 1635 (T)
Panneau de TFT	Panneau d'industrie de niveau d'A+
Écran tactile	Résistance de fil du niveau 4 d'industrie Ou sans écran tactile est facultatif.
Paramètre de contre-jour
Type de contre-jour	LED
Éclat	500 cd/m2 (L'éclat peut être réglable dans 100 niveaux.)
Contraste	500:1
La vie de contre-jour	50.000 heures
Angle de visualisation	80°/80°/80°/80° (L/R/U/D)
La température fonctionnante	-20°C \| +70°C
Humidité fonctionnante	55°C, 85%
Température de stockage	-30°C \| +80°C
Mode menu	Digital
Paramètre d'optimisation du traitement
Unité centrale de traitement	CortexM3 STM32F103
Contrôleur d'affichage à cristaux liquides	CPLD EPM240
La vitesse de régénération	60Hz
Décrivez la vitesse de commutation	80 ms/picture (12 pictures/s)
Mémoire instantanée	Norme 256m, extension 2GB
Quantité de mémoire pour l'image	151 images
Interface	Interface de RS232/RS485/TTL UART
Téléchargement d'images	MiniUSB2.0 (12Mbps) et carte d'écart-type
Chaîne de tension	DC5.0V \| 20V (valeur typique : 12V)
Puissance	12W
Rapport des essais
Moyenne des temps de bon fonctionnement	4,250,000H
La température fonctionnante	-20°C \| +70°C
Humidité d'air	60°C, 90%
Essai continu de vibration	10-55Hz, 1.5mm, 10G
Essai d'accélération d'impact	6ms, 100G
Essai d'ESD	10KV
Essai de fiabilité de rayonnement	44W

Avantages

Avec l'unité centrale de traitement et le dispositif d'entraînement

Commandé par tout MCU

Courbe des textes d'image d'affichage par l'intermédiaire des commandes

affichage de TFT de 65536 couleurs

Écran tactile

Interface et port USB de RS232/RS485/TTL UART

Grand choix de tension

Très utilisé dans les beaucoup divers champ industriel

Facile à utiliser ! Fonction puissante ! Coût et temps d'économie !

Utilisé comme système d'affichage de Contact-contrôleur, de TFT LCD, etc.

Facile ! ! ! Puissant ! ! ! Économiser ! ! !

Le module intelligent de TFT LCD peut être commandé par n'importe quel MCU par notre commande puissante et facile

Placez (code de SORTILÈGE), ainsi

beaucoup de l'ingénieur dans plus de 50 pays apprécient notre produit pour le nouveau projet.

Taille principale de module de TFT LCD

Taille	Résolution
3,5"	320*240
4,3"	480*272
5"	640480 ; 480272 ; 800*480
5,6"	640*480
5,7"	640*480
7"	800480 ; 800600 ; 1024*600
8"	800600 ; 800480 ; 1024*768
8,4"	800*600
10,1 »	1024*600
10,4 »	800*600
12,1 »	800*600
15,1 »	1024*768
